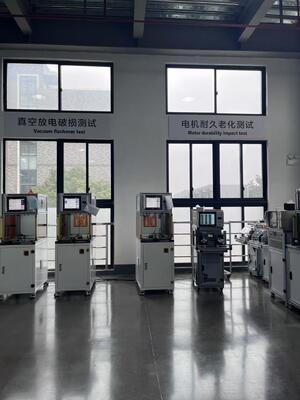

ভ্যাকুয়াম অবস্থার অধীনে ড্রোন মোটর স্ট্যাটর পরীক্ষা কিভাবে

স্টেটরের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা করার পদ্ধতি ভ্যাকুয়াম অবস্থার অধীনে:

১. সুবিধা

১) ৩ টার্মিনাল তারের জন্য দ্রুত ক্ল্যাম্পিং ফিক্সচার লাগানো যেতে পারে

২) পিএনইইউমেটিক ফিক্সচার ৩ টার্মিনাল তার বা ৬ এন্ড তার পরীক্ষা করার জন্য ব্যাপকভাবে ব্যবহৃত হয়

২. পরীক্ষার আইটেম: সমস্ত পরীক্ষার আইটেম একা বা একসাথে করা যেতে পারে।

১) ডিসি রেজিস্ট্যান্স টেস্ট

পরীক্ষার পরিসীমা: ০.০১W - ১০০০W

পরীক্ষার লুপ: ৬ লুপ (স্কেলেবল)

সহনশীলতা: ±০.৫%

পরীক্ষার পদ্ধতি: চার পয়েন্ট, স্বয়ংক্রিয় পরিবেষ্টিত তাপমাত্রা সংশোধন ফাংশন সহ

২) ইন্ডাকট্যান্স টেস্ট (৩ ফেজ ব্যালেন্স টেস্ট সহ)

পরীক্ষার পরিসীমা: ১০mH – ৫০০mH

পরীক্ষার লুপ: ৬ লুপ (স্কেলেবল)

সহনশীলতা: ±২.৫%

পরীক্ষার পদ্ধতি: চার পয়েন্ট

৩) টার্ন টু টার্ন ইনসুলেশন

পালস হাই ভোল্টেজ: ১০০V-৩০০০V (১০০V / স্টেপ)

পালস পিক: ০.৫msec

স্যাম্পলিং ফ্রিকোয়েন্সি: ১-৪০ MHZ

পরীক্ষার লুপ: ৬ লুপ (স্কেলেবল)

সহনশীলতা: ±২.৫%

বিচার পদ্ধতি: এরিয়া ডিফারেন্স জাজমেন্ট (ইন্ডাকট্যান্স এবং এনার্জি লসের প্রতি সংবেদনশীল)

স্ট্যান্ডার্ড ওয়েভফর্ম সাদা, ওকে ওয়েভফর্ম সবুজ, এনজি ওয়েভফর্ম লাল

৪) ইনসুলেশন রেজিস্ট্যান্স

ভোল্টেজ: ডিসি৫০০V /১০০০V

পরীক্ষার সময়: ১-১০ সেকেন্ড (পরিবর্তনযোগ্য)

বিচার পরিসীমা: ১-১০০০ MW

সহনশীলতা: ±২.৫%

৫) ইন্টারফেজ ইনসুলেশন

ভোল্টেজ: ডিসি৫০০V /১০০০V

পরীক্ষার সময়: ১-১০ সেকেন্ড (পরিবর্তনযোগ্য)

বিচার পরিসীমা: ১-১০০০ MW

সহনশীলতা: ±২.৫%

৬) ইন্টারফেজ হাইপট

ভোল্টেজ: এসি১০০-৩০০০V (১০০V/স্টেপ)

পরীক্ষার সময়: ১-১০ সেকেন্ড (পরিবর্তনযোগ্য)

বিচার পরিসীমা: ০.১ mA -- ২০ mA

সহনশীলতা: ±২.৫%

৭) হাইপট (আর্ক ডিটেকশন সহ)

ভোল্টেজ: এসি১০০-৩০০০V (১০০V/স্টেপ)

পরীক্ষার সময়: ১-১০ সেকেন্ড (পরিবর্তনযোগ্য)

বিচার পরিসীমা: ০.১ mA -- ২০ mA

সহনশীলতা: ±২.৫%

৮) রেজিস্ট্যান্সের ভারসাম্য

পরীক্ষার পদ্ধতি: ডিসি রেজিস্ট্যান্স স্যাম্পলিং

পরীক্ষার সময়: ০.১ সেকেন্ড

বিচার পদ্ধতি: উইন্ডিংগুলির মধ্যে ডিসি রেজিস্ট্যান্সের পার্থক্য বিচার করার জন্য শতাংশ পদ্ধতি ব্যবহার করা হয়।

৩. পরীক্ষার সময়
