মুটি পোলস ব্রাশহীন মোটর স্ট্যাটার প্রোটোটাইপ উত্পাদনের জন্য সুই উইন্ডিং মেশিন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| আবেদন: | ব্রাশবিহীন মোটর মুটি পোলস স্ট্যাটার | প্রোটোটাইপ স্ট্যাটর: | স্ট্যাটরের প্রোটোটাইপ উৎপাদনের জন্য পরীক্ষামূলক পরীক্ষাগার ব্যবহার। |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | একক স্টেশন | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
| স্বয়ংক্রিয় প্রকার: | অটো ওয়াইন্ডিং, অটো ইনডেক্সিং | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
| ঘুর: | ক্যাম ডিভাইস | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
| বিশেষভাবে তুলে ধরা: | ফ্লায়ার ওয়ালিং মেশিন,ব্রাশবিহীন মোটর রাইন্ডিং |
||

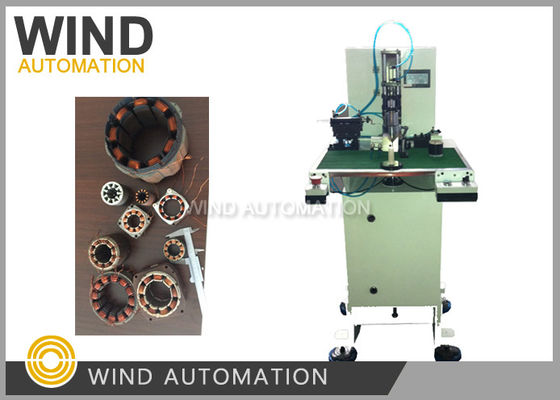

মুটি পোলস ব্রাশহীন মোটর স্ট্যাটার ইগল উইন্ডিং মেশিন প্রোটোটাইপ উত্পাদনের জন্য WIND-1-TSM
প্রয়োগঃ
WIND-1-TSM হল একটি বেসিক ইগল রোলিং মেশিন যা পরীক্ষাগারে প্রোটোটাইপ তৈরির জন্য ব্যবহৃত হবে

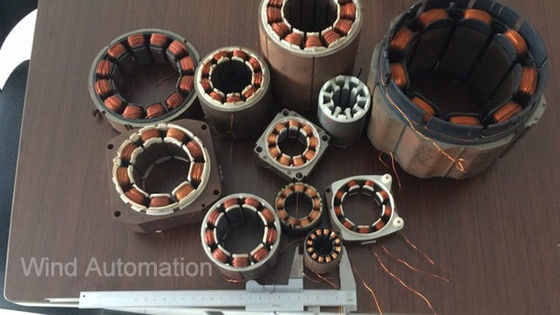

স্ট্যাটর ৬টি মেরু, ৮টি মেরু, ৯টি মেরু, ১০টি মেরু, ১২টি মেরু, ১৪টি মেরু, ১৮টি মেরু, যেমন
স্টেপিং মোটর, ব্রাশহীন ডিসি মোটর মুটি পোলস স্ট্যাটার
উপকারিতা:
|
বেসিক Neelde মোড়ানো এক দ্বারা
একটি স্লট |
স্ট্যাটার ধরনের জন্য সহজ সামঞ্জস্য এবং অপারেট, জন্য খুব উপযুক্ত
পরীক্ষামূলক পরীক্ষাগার ব্যবহার
|
|
ন্যূনতম স্লট আকার |
1mm স্লট খোলার সঙ্গে বড় একটি ছোট Stator হ্যান্ডেল করতে পারেন
|
|
সরঞ্জাম পরিবর্তন আকার |
উইন্ডিং মেশিন টাইপ WIND-1-TSM,
6pole, 8pole এবং 9pole সঙ্গে stator দ্বারা একই মোড়ক মেশিন ব্যবহার করতে পারেন
সরঞ্জাম পরিবর্তন করা,
10pole, 12pole, 14pole সঙ্গে stator দ্বারা একই ঘূর্ণন মেশিন ব্যবহার করতে পারেন
সরঞ্জাম পরিবর্তন করা,
|
উইন্ডারের টেকনিক্যাল স্পেসিফিকেশনঃ
তারের ব্যাসার্ধঃ 0.08 ~ 1.20mm
বাঁক নং ০-৯৯৯৯৯৯
স্ট্যাটার আইডিঃ 9 ~ 65mm স্ট্যাক উচ্চতাঃ 7 ~ 115mm
স্ট্যাটার মিন স্লট আকারঃ 1 মিমি
ন্যূনতম. সুই নজল আকারঃ৩*০.৩৫*৮.৫ মিমি
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 8 মেরু, 9 মেরু, 10 মেরু, 12 মেরু, 14 মেরু, 18 মেরু (কাস্টমাইজড)
বায়ু চাপঃ0.5~0.7MPa পাওয়ারঃ 1KW, AC220V 50/60Hz
ওজনঃ প্রায় ৩৫০ কেজি মাত্রাঃ ১,৬০০ ((L) x ৯০০ ((W) x ১৪৫০ ((H) মিমি
উত্পাদনশীলতাঃ 1 মিমি স্লট স্টেটর খোলার প্রতি, 350RPM এর নিচে গতি প্রস্তাব
প্রশ্ন ও উত্তর:
1.আমাদের স্ট্যাটার এর জন্য কোন ধরণের স্ট্যাটার ইগল রাইন্ডিং বেছে নেব?
মেশিন WIND-1-TSM ব্যাপকভাবে 6 মেরু জন্য ব্যবহৃত হয়, 8 মেরু, 9 মেরু, 10 মেরু, 12 মেরু, 14 মেরু এবং
১৮টি মেরু
সিঙ্গেল ফেজ বা থ্রি ফেজ সহ স্টেপার মোটর এবং BLDC মোটর
মেশিন স্বয়ংক্রিয়ভাবে স্লট ভরাট হার উচ্চ stator না জন্য arraying ছাড়া ঘূর্ণায়মান, সূচক এবং কাটা
উইন্ডিং মেশিন WIND-1-TSM সঙ্গে উইন্ডিং অ অটোমেটিক সূচক ডিভাইস arraying না এবং কোণ
সুইং ক্যাম ডিভাইস বড় এবং ছোট তার, উত্তোলন বা হালকা মোড়ানো জন্য খুব উপযুক্তবিএলডিসি মোটর স্ট্যাটর
2.স্ট্যাটার ওয়াইন্ডিং মেশিন চালানোর প্রশিক্ষণ কেমন চলছে?
মেশিনের প্রশিক্ষণের জন্য, সাধারণত আপনি আমাদের কারখানায় একজন ইঞ্জিনিয়ার পাঠান, যারা ডেলিভারির আগে পরীক্ষা করবে,
WIND-1-TSM একটি জটিল মেশিন নয়, যদি আপনার প্রকৌশলী অভিজ্ঞতা আছে তাহলে আপনি প্রয়োজন হবে না
আসুন, আমরা আপনাকে অপারেট করার জন্য কিছু ভিডিও তুলব।
3.আপনার মেশিনটি কি চালু আছে এবং কাজ করছে?
হ্যাঁ, মেশিনের দিকে থেকে মেশিনের উপর শক্তি জন্য চালু করা হয় এবং
স্টার্ট, জরুরী বোতাম, অটো / ধাপ সুইচ মেশিন চালানোর জন্য
4.আমার কাছে স্ট্যাটার নেই, তোমার স্ট্যাটার লাগবে কেন?
ক্ষত stator সাংহাই বায়ু স্বয়ংক্রিয়তা প্রদর্শন করতে পারেন
ঘূর্ণন ডায়াগ্রাম যা ঘূর্ণন পথ,ব্রিজ তার,টার্মিনাল তার অন্তর্ভুক্ত
যদি আপনি ঘা stator না থাকে, দয়া করে মোড়ানো অঙ্কন প্রদান
মেশিন তৈরি এবং চালু করার জন্য নিচের নমুনা এবং অঙ্কন প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ক সঙ্গে বিচ্ছিন্নতা ক্যাপ বা বিচ্ছিন্নতা কাগজ
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 10pcs stators মোড়ানো যথেষ্ট
4. স্ট্যাটার ল্যামিনেশন অঙ্কন এবং ঘূর্ণন অঙ্কন
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
