মুটি পোল বিএলডিসি মোটর ওয়াইন্ডিং মেশিন থ্রি হেড ওয়াইন্ডারের চেয়ে দ্রুত
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| শর্ত: | নতুন | সার্টিফিকেট: | সিই |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | একক স্টেশন | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
| স্বয়ংক্রিয় প্রকার: | সম্পূর্ণরূপে স্বয়ংক্রিয় | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
| বিক্রয়ের পর উইন্ডিং স্পিড: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ | ||
| লক্ষণীয় করা: | ইগল উইন্ডার,মোটর স্টেটর উইন্ডিং মেশিন |
||

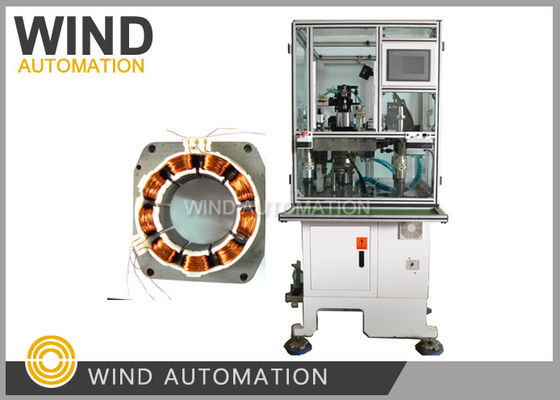

মুটি পোলস বিএলডিসি মোটর স্ট্যাটার ইগল উইন্ডিং মেশিন তিন মাথার চেয়ে দ্রুতউইন্ডার WIND-3A-TSM
প্রয়োগঃ
সিউইং মেশিনের ইগল ওয়ালিং বিএলডিসি স্ট্যাটর,এয়ার কন্ডিশনার কম্প্রেসার,ফ্রিজ
কম্প্রেসার,ওয়াটার পাম্প অটোমোটিভ অ্যাপ্লিকেশন, 6 মেরু, 9 মেরু, 12 মেরু বা
১৮টি মেরু
উপকারিতা:
|
তিন মাথা মোড়ানো হিসাবে দ্রুত
মেশিন |
একই সময়ে 3 টি সুই 3 টি স্লট ঘুরিয়ে দেয়,
9poles BLDC stator জন্য 3 বার মধ্যে উত্তোলন শেষ করতে পারেন
|
|
উইন্ডিং রেঞ্জ |
৩ ফেজ BLDC মোটর, প্রতিটি ফেজের জন্য একই রোলিং পথ,
বিশেষ করে 0.8 মিমি (AWG20) এর কাছাকাছি ঘন তারের ব্যাসার্ধের জন্য উপযুক্ত
|
|
মোটর অ্যাপ্লিকেশন |
সেলাই মেশিন, এয়ার কন্ডিশনার কম্প্রেসার, ফ্রিজ
কম্প্রেসার,জল পাম্প,গাড়ি অ্যাপ্লিকেশন, জ্বালানি পাম্প
|
বৈশিষ্ট্যঃ
ব্রাশবিহীন মোটর স্ট্যাটর ওয়ালিং মেশিন WIND-3A-TSMএটি মাল্টি-পোল থ্রি-ফেজ স্ট্যাটর তৈরির জন্য ডিজাইন করা হয়েছে
এর ঘুরপাক চলাচলের পথটি বর্গাকার।এটি একই সময়ে এবং স্বয়ংক্রিয়ভাবে তারের মোড়ানো এবং অ্যারেিং করে।
স্লট সুইল মোড়ানো, অ্যারেজিং, সূচক, স্থান ব্রিজ তার, কাটা তার সম্পূর্ণ স্বয়ংক্রিয়।
প্যারামিটারঃ
তারের ব্যাসার্ধঃ0.08~1.2mm (AWG17~AWG39)
স্ট্যাটার আইডিঃ 15 ~ 65mm
কোর দৈর্ঘ্যঃ7-110mm
বাঁক নং ০-৯৯৯৯৯৯
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 9 মেরু, 12 মেরু, 18 মেরু (কাস্টমাইজড)
বায়ু চাপঃ ৫-৭ কেজি/বর্গ সেন্টিমিটার
পাওয়ারঃ২ কেডব্লিউ, এসি২২০ ভোল্ট ৫০/৬০ হার্জ
ওজনঃ প্রায় ৪৫০ কেজি
মাত্রাঃ 1600 ((L) x1100 ((W) x1400 ((H) মিমি
প্রশ্ন ও উত্তর:
1আমাদের স্টেটরের জন্য কোন ধরণের স্টেটর সুইয়ের মোড়ক নির্বাচন করা উচিত?
উইন্ডিং মেশিন WIND-3A-TSM উইন্ডিং অ্যারে ইন্ডেক্সিং সার্ভো ডিভাইস সহ
এবং কোণ সুইং ক্যাম ডিভাইস অঙ্কন মধ্যে metioned আপনার stator মোড়ানো জন্য খুব উপযুক্ত,
এটা বড় এবং ছোট তারের, উত্তোলন বা হালকা BLDC মোটর কম্প্রেসার stators ঘূর্ণায়মান খুব স্থিতিশীল.
2.আপনি কি আমাদের ডিজাইনের ঘূর্ণনকালও অনুমান করতে পারেন,আমরা কতটি স্ট্যাটার উৎপাদন করতে পারি
একটিতেঘন্টা?
আপনার ঘূর্ণন তথ্য অনুযায়ী, ঘূর্ণন সংখ্যা 27, তারের ব্যাসার্ধ 0.8mm,
আমরা প্রস্তাবিত ঘূর্ণন গতি 300RPM হয়, এবং এটি 1pc ঘা stator পেতে প্রায় 1 মিনিট সময় লাগে,
এক ঘন্টার মধ্যে আপনি 60pcs বেশী পেতে পারেন
3মেশিনের ট্রেলের জন্য আমাদের কী কী উপাদান সরবরাহ করতে হবে?
মেশিন তৈরি এবং কমিশন করার জন্য নিচের নমুনাগুলি প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ানো
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 15pcs stators মোড়ানো যথেষ্ট
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
BLDC মোটর ব্যাপকভাবে দৈনন্দিন যন্ত্রপাতি, অটোমোবাইল শিল্প, মহাকাশ, ভোক্তা ব্যবহার করা হয়
ইলেকট্রনিক্স, মেডিকেল ইলেকট্রনিক্স, শিল্প অটোমেশন এবং অন্যান্য ডিভাইস এবং যন্ত্রপাতি।
মানে, BLDC একটি যান্ত্রিক সঙ্গে একটি commutator ব্রাশ ব্যবহার ছাড়া সরাসরি ইলেকট্রনিক commutators ব্যবহার করে
কাঠামো
ব্রাশযুক্ত মোটরগুলির তুলনায় বিএলডিসির অনেক সুবিধা রয়েছে, যেমনঃ
1. ভাল টর্ক গতি বৈশিষ্ট্য পেতে পারেন
2. উচ্চ গতির গতিশীল প্রতিক্রিয়া
3. উচ্চ দক্ষতা
4. দীর্ঘ জীবন
5. কম শব্দ
6হাই স্পিড।
উপরন্তু, BLDC এর উচ্চতর টর্ক এবং ফর্ম ফ্যাক্টর এটিকে এমন অ্যাপ্লিকেশনগুলির জন্য আরও উপযুক্ত করে তোলে যেখানে মোটরটি
ওজন এবং আকারের উপর প্রয়োজনীয়তা আছে।
