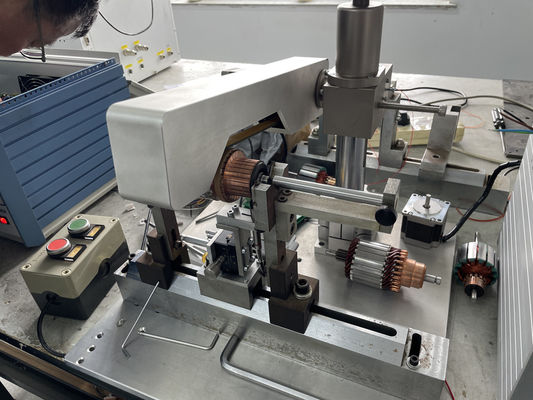

স্টার্টার কমিউটেটর গোলাকারতা ব্রাশযুক্ত ডিসি মোটরের জন্য বৈদ্যুতিক মোটর পরীক্ষার সরঞ্জাম

ব্রাশড ডিসি মোটর উইন্ড-আরএম-১০ এর জন্য স্টার্টার আর্মেচার কমিউটেটর রাউন্ডনেস গুড কমিউনিকেশন টেস্টিং ডিভাইস

(১)কমিউটেটরের গোলাকারতা পরীক্ষার উদ্দেশ্য

যদি কমিউটেটর গোলাকার না হয়, তবে ব্রাশড ডিসি মোটর আর্মেচারের ব্রাশের ক্ষয় বৃদ্ধি পায়, সেইসাথে কমিউটেটরের আর্ক এবং স্পার্কিং বৃদ্ধি পায়, যার ফলে কমিউটেটরের পৃষ্ঠ নষ্ট হয়ে যায়। আর্মেচারের কর্মক্ষমতার জন্য ভালো কমিউটেটরের গোলাকারতা অত্যন্ত গুরুত্বপূর্ণ।

(২)

বৈশিষ্ট্য

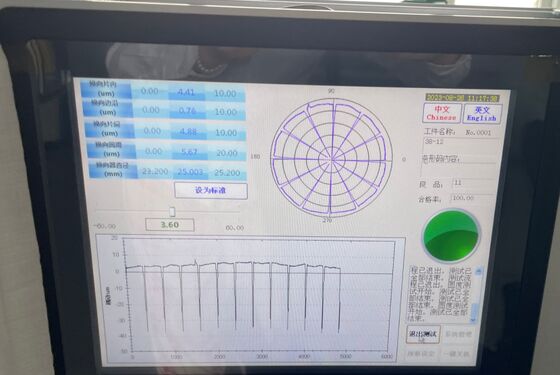

১. গোলাকারতা পরিমাপের জন্য উচ্চ-নির্ভুল LVDT সেন্সর ব্যবহার করা হয়, যা অ্যানালগ এবং ডিজিটাল ফিল্টারিং পদ্ধতির সমন্বয়ে সেন্সর সিগন্যালের উচ্চ স্থিতিশীলতা এবং দ্রুত অ্যাক্সেস নিশ্চিত করে, সেন্সর সিগন্যালের উচ্চ নির্ভুলতা নিশ্চিত করে।২. পরিমাপের চালিকা উৎস হিসেবে স্টেপার মোটর ব্যবহার করা হয়, যা মোটর চালিত উচ্চ সাবডিভিশন এবং উচ্চ-গতির পালসের সাথে মিলিত হয়ে মোটরকে মসৃণ অবিচ্ছিন্ন এবং পরিমাপ পয়েন্টগুলির সমদূরবর্তী বিতরণ নিশ্চিত করে।

৩. কমিউটেটর স্লট ডেটা রিকগনিশন অ্যালগরিদম অনন্য, যা নিশ্চিত করে যে ডেটার পরিমাপের ফলাফলগুলিতে ফাঁকা স্থান এবং ফাঁকা স্থানের প্রান্তের ডেটা অন্তর্ভুক্ত নয়, পরিমাপের ফলাফলের সত্যতা নিশ্চিত করে।

৪. যখন এটি কমিউটেটর বারে পরিমাপ করা হয় তখন গোলাকারতা মানের পৃষ্ঠের সনাক্তকরণও একই সাথে কেন্দ্র অক্ষের সাথে সম্পন্ন হয়, আরও নির্ভুল মানের আর্মেচার খুঁজে বের করার জন্য।

(৩)

প্রযুক্তিগত ডেটা

পরীক্ষার আইটেম

পরীক্ষার বিবরণ

পরীক্ষার ফলাফল

বারের ভিতরের ফিল্ম

-১০উম ~ ১০উম

< ০.২উম

স্লাইসের মধ্যে

-১০উম ~ ১০উম< ০.২উম
