মোড়ক স্ট্যাটার আর্মারেটরের গুণমান কীভাবে বিচার করা যায়

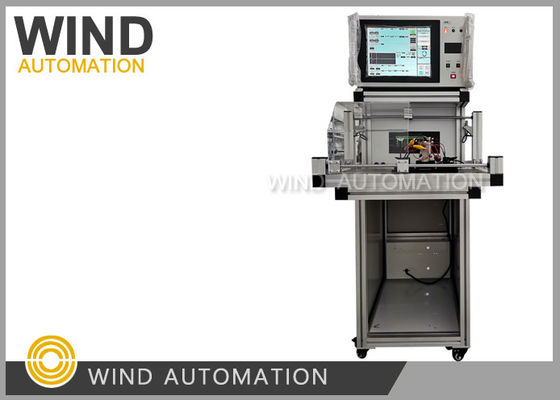

মোড়ক স্ট্যাটার আর্মারেটরের গুণমান কীভাবে বিচার করা যায় WIND-DTS-120

পরীক্ষার আইটেম:

জেনারেটর স্ট্যাটর উত্পাদনে, পরীক্ষা হল গুণমান পরীক্ষা করার প্রক্রিয়া

কাগজ ঢোকানো, তরঙ্গ মোড়ানো, কয়েল ঢোকানো, গঠনের কাজ

ডিসি প্রতিরোধ/ইন্ডাক্ট্যান্স/টার্ন টু টার্ন ইনস্যুলেশন/ইনস্যুলেশন প্রতিরোধ সহ সমস্ত পরীক্ষার আইটেম

/ইন্টারফেজ আইসোলেশন/ইন্টারফেজ হাইপট/হাই পট/ রেসিটেন্সের ভারসাম্য এককভাবে বা একসাথে পরিচালিত হতে পারে।

১) ডিসি প্রতিরোধের পরীক্ষা

পরীক্ষার পরিসীমাঃ0.01W - 1000W

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±0.5 %

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট, স্বয়ংক্রিয় পরিবেষ্টিত তাপমাত্রা সংশোধন ফাংশন সহ

2)ইন্ডাক্ট্যান্স টেস্ট ((৩ ফেজ ব্যালেন্স টেস্ট সহ)

পরীক্ষার পরিসীমাঃ 10mH 500mH

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±2.5%

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট

৩) আইসোলেশন ঘুরিয়ে দিন

উচ্চ ভোল্টেজঃ 100V-3000V (100V / ধাপ)

স্পন্দন শিখরঃ ০.৫ মিলিসেকেন্ড

নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ 1-40 MHZ

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±2.5%

বিচার পদ্ধতিঃ এলাকা পার্থক্য বিচার (ইন্ডাক্ট্যান্স এবং শক্তি ক্ষতির জন্য সংবেদনশীল)

স্ট্যান্ডার্ড তরঙ্গরূপ সাদা, ঠিক আছে তরঙ্গরূপ সবুজ, এনজি তরঙ্গরূপ লাল

৪) আইসোলেশন প্রতিরোধের

ভোল্টেজঃDC500V /1000V

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট

সহনশীলতাঃ ±2.5%

৫.ইন্টারফেজ আইসোলেশন

ভোল্টেজঃDC500V /1000V

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট

সহনশীলতাঃ ±2.5%

৬) ইন্টারফেজ হাইপো

ভোল্টেজঃAC100-3000V (100V/step)

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ

সহনশীলতাঃ ±2.5%

৭) হিপট (আর্ক ডিটেকশন সহ)

ভোল্টেজঃAC100-3000V (100V/step)

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ

সহনশীলতাঃ ±2.5%

৮) প্রতিরোধের ভারসাম্য

পরীক্ষার পদ্ধতিঃ ডিসি প্রতিরোধের নমুনা গ্রহণ

পরীক্ষার সময়ঃ0.1s

বিচার পদ্ধতিঃউইন্ডিংগুলির মধ্যে ডিসি প্রতিরোধের পার্থক্য বিচার করার জন্য গৃহীত শতাংশ পদ্ধতি।

2. পরীক্ষার সময়

3. টেস্টিং ভিডিও
