শর্ত: | নতুন | পরীক্ষা পণ্য: | জেনারেটর অ্যালটারেটর স্ট্যাটার |
---|---|---|---|
ওয়ার্কিং স্টেশন: | ডাবল স্টেশন | টেস্টিং আইটেম বিষয়বস্তু প্রদর্শন: | ডিভাইস টেস্টার |
HS কোড:: | 9030390000 | বিক্রয়োত্তর সেবা: | প্রকৌশলী বিদেশী সেবা জন্য উপলব্ধ |

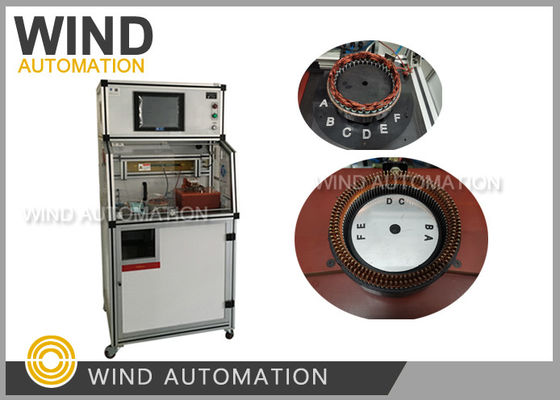

কিভাবে মানের বিচার করবেন টেস্ট জেনারেটর অল্টারনেটর স্ট্যাটার বিশ্লেষণ WIND-DTS-120
পরীক্ষার আইটেম:
জেনারেটর স্ট্যাটর উত্পাদনে, পরীক্ষা হল গুণমান পরীক্ষা করার প্রক্রিয়া
কাগজ ঢোকানো, তরঙ্গ মোড়ানো, কয়েল ঢোকানো, গঠনের কাজ
ডিসি প্রতিরোধ/ইন্ডাক্ট্যান্স/টার্ন টু টার্ন ইনস্যুলেশন/ইনস্যুলেশন প্রতিরোধ সহ সমস্ত পরীক্ষার আইটেম
/ইন্টারফেজ আইসোলেশন/ইন্টারফেজ হাইপট/হাই পট/ রেসিটেন্সের ভারসাম্য এককভাবে বা একসাথে পরিচালিত হতে পারে।
১) ডিসি প্রতিরোধের পরীক্ষা
পরীক্ষার পরিসীমাঃ0.01W - 1000W
টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)
সহনশীলতাঃ ±0.5 %
পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট, স্বয়ংক্রিয় পরিবেষ্টিত তাপমাত্রা সংশোধন ফাংশন সহ
2)ইন্ডাক্ট্যান্স টেস্ট ((৩ ফেজ ব্যালেন্স টেস্ট সহ)
পরীক্ষার পরিসীমাঃ 10mH 500mH
টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)
সহনশীলতাঃ ±2.5%
পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট
৩) আইসোলেশন ঘুরিয়ে দিন
উচ্চ ভোল্টেজঃ 100V-3000V (100V / ধাপ)
স্পন্দন শিখরঃ ০.৫ মিলিসেকেন্ড
নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ 1-40 MHZ
টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)
সহনশীলতাঃ ±2.5%
বিচার পদ্ধতিঃ এলাকা পার্থক্য বিচার (ইন্ডাক্ট্যান্স এবং শক্তি ক্ষতির জন্য সংবেদনশীল)
স্ট্যান্ডার্ড তরঙ্গরূপ সাদা, ঠিক আছে তরঙ্গরূপ সবুজ, এনজি তরঙ্গরূপ লাল
৪) আইসোলেশন প্রতিরোধের
ভোল্টেজঃDC500V /1000V
পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)
মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট
সহনশীলতাঃ ±2.5%
৫.ইন্টারফেজ আইসোলেশন
ভোল্টেজঃDC500V /1000V
পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)
মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট
সহনশীলতাঃ ±2.5%
৬) ইন্টারফেজ হাইপো
ভোল্টেজঃAC100-3000V (100V/step)
পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)
বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ
সহনশীলতাঃ ±2.5%
৭) হিপট (আর্ক ডিটেকশন সহ)
ভোল্টেজঃAC100-3000V (100V/step)
পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)
বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ
সহনশীলতাঃ ±2.5%
৮) প্রতিরোধের ভারসাম্য
পরীক্ষার পদ্ধতিঃ ডিসি প্রতিরোধের নমুনা গ্রহণ
পরীক্ষার সময়ঃ0.1s
বিচার পদ্ধতিঃউইন্ডিংগুলির মধ্যে ডিসি প্রতিরোধের পার্থক্য বিচার করার জন্য গৃহীত শতাংশ পদ্ধতি।
2. পরীক্ষার সময়
পয়েন্ট | ডিসি প্রতিরোধ | প্রতিরোধের ভারসাম্য | ঘুরতে ঘুরতে শর্ট সার্কিট | আইসোলেশন প্রতিরোধের | হিপোট | ইন্টারফেজ আইসোলেশন | ইন্টারফেজ হাইপো |
প্যারামিটার | 0.০৫ সেকেন্ড/লুপ | 0.১ সেকেন্ড/সময় | ১টি ধাক্কা/সময় | ১ সেকেন্ড/সময় | ১ সেকেন্ড/সময় | ১ সেকেন্ড/সময় | ১ সেকেন্ড/সময় |
সময় | 1.5s/6 লুপ | 0.1s | এক | এক | এক | এক | এক |
3. টেস্টিং ভিডিও
