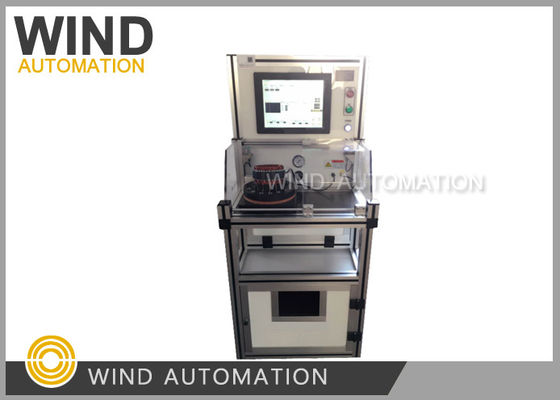

অটো জেনারেটর অ্যালটারেটর স্ট্যাটার টেস্টিং মেশিন কোয়ালিটি বিশ্লেষণ

অটো জেনারেটর অ্যালটারেটর স্ট্যাটার টেস্টিং মেশিন কোয়ালিটি বিশ্লেষণ WIND-DTS-120


1. সুবিধা

1) দ্রুত clamping ফিক্সচার 3 টার্মিনাল তারের জন্য মাউন্ট করা যেতে পারে

২) Pnইউম্যাটিক ফিক্সট্রে ব্যাপকভাবে 3 টি টার্মিনাল তারের বা 6 টি শেষ তারের পরীক্ষা করার জন্য ব্যবহৃত হয়

2. পরীক্ষার আইটেম: সমস্ত পরীক্ষার উপাদানগুলি এককভাবে বা একসাথে পরিচালিত হতে পারে।

১) ডিসি প্রতিরোধের পরীক্ষা

পরীক্ষার পরিসীমাঃ0.01W - 1000W

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±0.5 %

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট, স্বয়ংক্রিয় পরিবেষ্টিত তাপমাত্রা সংশোধন ফাংশন সহ

2)ইন্ডাক্ট্যান্স টেস্ট ((৩ ফেজ ব্যালেন্স টেস্ট সহ)

পরীক্ষার পরিসীমাঃ 10mH 500mH

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±2.5%

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট

৩) আইসোলেশন ঘুরিয়ে দিন

উচ্চ ভোল্টেজঃ 100V-3000V (100V / ধাপ)

স্পন্দন শিখরঃ ০.৫ মিলিসেকেন্ড

নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ 1-40 MHZ

টেস্টিং লুপঃ ৬ লুপ (স্কেলযোগ্য)

সহনশীলতাঃ ±2.5%

বিচার পদ্ধতিঃ এলাকা পার্থক্য বিচার (ইন্ডাক্ট্যান্স এবং শক্তি ক্ষতির জন্য সংবেদনশীল)

স্ট্যান্ডার্ড তরঙ্গরূপ সাদা, ঠিক আছে তরঙ্গরূপ সবুজ, এনজি তরঙ্গরূপ লাল

৪) আইসোলেশন প্রতিরোধের

ভোল্টেজঃDC500V /1000V

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট

সহনশীলতাঃ ±2.5%

৫.ইন্টারফেজ আইসোলেশন

ভোল্টেজঃDC500V /1000V

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

মূল্যায়ন পরিসীমাঃ ১-১০০০ মেগাওয়াট

সহনশীলতাঃ ±2.5%

৬) ইন্টারফেজ হাইপো

ভোল্টেজঃAC100-3000V (100V/step)

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ

সহনশীলতাঃ ±2.5%

৭) হিপট (আর্ক ডিটেকশন সহ)

ভোল্টেজঃAC100-3000V (100V/step)

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (নিয়মিত)

বিচার পরিসীমাঃ0.১ এমএ -- ২০ এমএ

সহনশীলতাঃ ±2.5%

৮) প্রতিরোধের ভারসাম্য

পরীক্ষার পদ্ধতিঃ ডিসি প্রতিরোধের নমুনা গ্রহণ

পরীক্ষার সময়ঃ0.1s

বিচার পদ্ধতিঃউইন্ডিংগুলির মধ্যে ডিসি প্রতিরোধের পার্থক্য বিচার করার জন্য গৃহীত শতাংশ পদ্ধতি।

3. পরীক্ষার সময়
