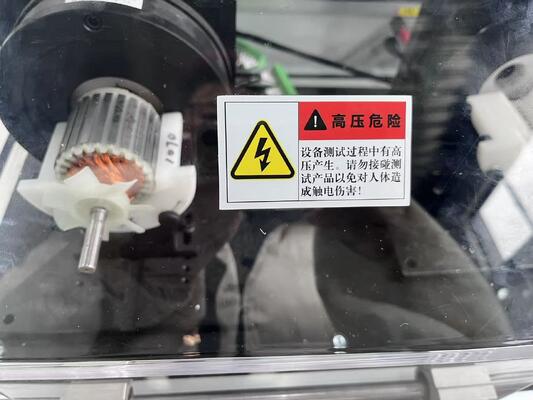

ডাবল স্টেশন এসি মোটর উইন্ডিং মেশিন রটার বিশ্লেষক কমিউটেটর বার 96 এর নিচে

ডাবল স্টেশন আর্মেচার টেস্টিং প্যানেল রোটর অ্যানালাইজার কমিউটেটর বার ৯৬ এর নিচে উইন্ড-এটিএস-৩০০

(১) প্রয়োগ

এই আর্মেচার টেস্টিং মেশিনটি ৯৬ এর নিচে কমিউটেটর বার সহ আর্মেচার পরীক্ষা করে

ওয়েল্ডিং, ওয়াইন্ডিং, ফিনিশিং ইত্যাদি উৎপাদন প্রক্রিয়ায় রোটর (আর্মেচার) ত্রুটিগুলির দ্রুত এবং নির্ভুল সনাক্তকরণ এবং ত্রুটির পয়েন্ট সনাক্তকরণ, যাতে অপারেটর খারাপ পণ্য মেরামত করতে পারে।

ক. ওয়েল্ডিং রেজিস্ট্যান্সের ছোট রেজিস্ট্যান্সের জন্য, সিস্টেম একটি সরাসরি পরিমাপ পদ্ধতি গ্রহণ করে


    এবং কমিউটেটরের ওয়েল্ডিং অবস্থা সঠিকভাবে প্রতিফলিত করে।

খ. হাই ভোল্টেজ পরীক্ষার ভোল্টেজ স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা এবং তৈরি করা হয়, স্থিতিশীল এবং সুবিধাজনক।

গ. ৩ সেট পর্যন্ত পাওয়ার ফ্রিকোয়েন্সি সহ্য করার ভোল্টেজ পরীক্ষা বিভিন্ন পণ্যের চাহিদা পূরণ করে।

ঘ. সমস্ত স্ট্যান্ডার্ড প্যারামিটারগুলি এক-ক্লিক মোডে স্বয়ংক্রিয়ভাবে পড়া হয়, প্যারামিটার সেটিংয়ের জটিল প্রক্রিয়াটিকে সহজ করে তোলে।

ঙ. ডাবল স্টেশন টেস্ট ফিক্সচার ডিজাইন উৎপাদন দক্ষতা ব্যাপকভাবে উন্নত করে।

চ. সরঞ্জামগুলি পরীক্ষার ফাংশন অনুসারে মডুলারভাবে ডিজাইন করা হয়েছে, তাই কাজ আরও স্থিতিশীল এবং রক্ষণাবেক্ষণ ও মেরামত আরও সুবিধাজনক।

(২)

পরীক্ষার আইটেম

১. ডাইইলেকট্রিক শক্তি (হাই-পাওয়ার, হাই-পট) পরীক্ষা, আর্মেচার এবং কয়েলের মধ্যে

২. ইনসুলেশন রেজিস্ট্যান্স, আর্মেচার এবং কয়েলের মধ্যে৩. টার্ন টু টার্ন ইনসুলেশন, কয়েল এবং কয়েলের মধ্যে

৪. কোল্ড রেজিস্ট্যান্স, কমিউটেটর সেগমেন্ট এবং সেগমেন্টের মধ্যে

৫. ওয়েল্ডিং রেজিস্ট্যান্স, কমিউটেটর সেগমেন্ট এবং কয়েল ওয়েল্ডিং পয়েন্টের মধ্যে

(৩)

টেস্টারের অপারেশন

লোডিং এবং টেস্টিং মোড সেফটি কভার স্লাইড করে পরিবর্তন করা যেতে পারে।

ওয়ার্কিং স্টেশনে সেফটি কভার স্লাইড করার সাথে সাথে টেস্টিং প্যানেল পরীক্ষা শুরু করে।(৪)

প্রযুক্তিগত ডেটা

উইন্ড-এটিএস-৩০০

বারের সংখ্যা :≤৯৬পরীক্ষার আইটেম

আর্মেচার টেস্টিং মেশিন প্রস্তুতকারকের নমুনার প্রয়োজন:

 আর্মেচার নমুনা

মোটর প্রস্তুতকারকের যারা উইন্ড-এটিএস সিরিজ আর্মেচার টেস্টার ব্যবহার করেন তাদের ভিডিও দেখতে অনুগ্রহ করে নিচের লিঙ্কে ক্লিক করুন

https://youtu.be/eiuCEeQbWCo
