ডাইনোমিটার বিএলডিসি মোটর স্ট্যাটার টেস্টিং ডিসি প্রতিরোধের ইন্ডাক্ট্যান্স ওভারজার্জ বিচ্ছিন্নতা ঘূর্ণন

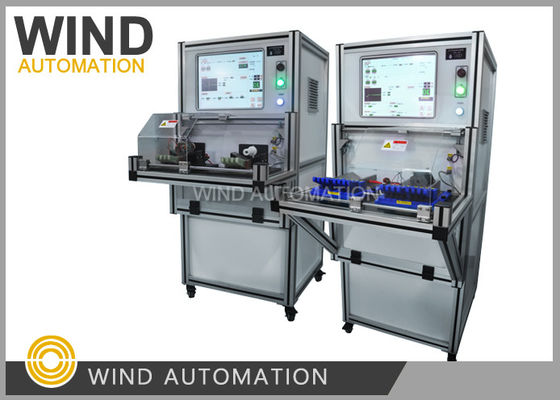

ডাইনোমিটার বিএলডিসি মোটর স্ট্যাটার পরীক্ষক ডিসি প্রতিরোধের ইন্ডাক্ট্যান্স ওভারজ আইসোলেশন হাই-পট ঘূর্ণন WIND-DTS-300

(১)স্ট্যাটার টেসিং মেশিনের প্রতিযোগিতামূলক সুবিধা

    1. পরীক্ষার আইটেম মডুলার নকশা,

প্রতিটি পরীক্ষার আইটেম সহ DC প্রতিরোধের,ইন্ডাক্ট্যান্স পরীক্ষা,সর্জ পরীক্ষা,আইসোলেশন প্রতিরোধের,

হাই-পটকে পৃথক টেস্টিং সার্কিট বোর্ডে মডুলারাইজ করা হয়েছে।

2এই পরীক্ষামূলক মেশিনটি মোটর প্রস্তুতকারকদের জন্য প্রতি মাসে ১৫ থেকে ২০টি মেশিন সরবরাহ করা হয়।

(২)পরীক্ষার আইটেম

1ডিসি প্রতিরোধের পরীক্ষা (তিন-ফেজ ভারসাম্য পরীক্ষা,ফেজ ভারসাম্য পরীক্ষা অন্তর্ভুক্ত)

পরীক্ষার পরিসীমাঃ 0.001Ω--1000Ω

পরীক্ষার লুপঃ সর্বোচ্চ ৪ টি লুপ (বিস্তারিত)

পুনরাবৃত্তি পরীক্ষার নির্ভুলতাঃ ≤±0.5%

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট,অটো-করিগেটিং পরিবেষ্টিত তাপমাত্রা ফাংশন সহ

অথবা ইনফ্রারেড সেন্সর তাপমাত্রা ক্ষতিপূরণ (ঐচ্ছিক)

তাপমাত্রা-প্ররোচিত প্রতিরোধের পরিবর্তন দূর করতে পারে

2ইন্ডাক্ট্যান্স পরীক্ষা

পরীক্ষার পরিসীমাঃ0.1μH ∙ 999H

পরীক্ষার লুপঃ সর্বোচ্চ ৪ টি লুপ (বিস্তারিত)

পুনরাবৃত্তি পরীক্ষার নির্ভুলতাঃ ≤±1.0%

পরীক্ষার পদ্ধতিঃ চারটি পয়েন্ট সঠিকতা নিশ্চিত করে

3. সার্জ টেস্ট

পর্যায়ে উচ্চ ভোল্টেজ পাস

পরীক্ষার অবস্থাঃ এসি 100V-3000V নিয়মিত

পলস পিকঃ0.5msec

নমুনা গ্রহণের ফ্রিকোয়েন্সিঃ0 - 20MHz

টেস্ট লুপঃ ৪ টি লুপ

পুনরাবৃত্তি পরীক্ষার নির্ভুলতাঃ < ± 2.5%

বিচার পদ্ধতিঃপরিসরের পার্থক্য অনুসারে ((ইন্ডাক্ট্যান্স এবং শক্তি হ্রাসের জন্য সংবেদনশীল)

স্ট্যান্ডার্ড তরঙ্গরূপ সাদা, ঠিক আছে তরঙ্গরূপ সবুজ, এনজি তরঙ্গরূপ লাল

4নিরোধক প্রতিরোধের

পরীক্ষার অবস্থাঃ DC 500V / 1000V

ব্যাপ্তিঃ 0.1MΩ ₹1000MΩ

সহনশীলতাঃ ±2.5%

5হাই-পট (ডিলেক্ট্রিক শক্তি) এসি 100-1000V

পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (০.১ সেকেন্ড/সময়)

রেঞ্জঃ0.১-২০ এমএ

সহনশীলতাঃ ≤ ± 2.5%

6ঘূর্ণন দিক পরীক্ষা

ঘড়ির ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীতে


(৩)প্রযুক্তিগত তথ্য

(৪)চক্র সময়

প্রায় ৬ সেকেন্ড

এইচএস কোডঃ9030390000
