পণ্যের বিবরণ:
প্রদান:
|
পরীক্ষামূলক বস্তু: | ডিসি প্রতিরোধ, বিচ্ছিন্নতা প্রতিরোধ, ঢেউ, হিপট | আর্মেচার টাইপ: | মোটর আর্মেচার শুরু হচ্ছে |
---|---|---|---|
ওয়ার্কিং স্টেশন: | ডাবল স্টেশন | অটোমেশন টাইপ: | স্বয়ংক্রিয় অবস্থান |
টেস্টিং আইটেম বিষয়বস্তু প্রদর্শন: | পরীক্ষার ফলাফল একের পর এক স্ক্রিনে স্বজ্ঞাত প্রদর্শন | রক্ষাকবচ স্লট: | 13, 17, 19 (কিছু), 21,23,25,27২৮,29,33স্লট (সাধারণ) |
লক্ষণীয় করা: | আর্মচার টেস্টিং মেশিন,আর্মচার পরীক্ষক |

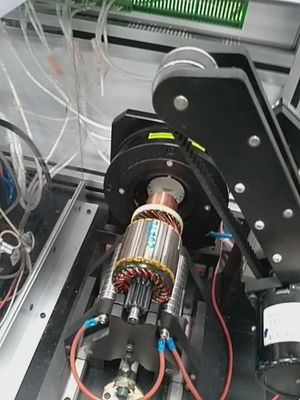

স্টার্টার আর্মার অ্যানালিস কোয়ালিটি চেকার মেশিন অটোমেটিক টেস্টিং প্যানেল WIND-ATS-02
(১)প্রয়োগ
৩৬টি পর্যন্ত স্লট পর্যন্ত স্টার্টার আর্মিটার
১৩, ১৭, ১৯ (কিছু), ২১23,25,27২৮,29,33 স্লট (সাধারণ)
(২)সুবিধা
অটোমেটিক পজিশনিং, অপারেটরকে প্রাথমিক পজিশনিং ম্যানুয়ালি চেক করার প্রয়োজন নেই
b. বৃহত্তম স্টার্ট আর্মচার প্রস্তুতকারক 10pcs এবং 100% সন্তুষ্টি অর্ডার
c. পরীক্ষার প্যানেলের চক্রের সময়ঃ ৮-৯ সেকেন্ড (৩৩ বার অনুযায়ী)
(৩)প্রযুক্তিগত তথ্য
পরীক্ষার আইটেম
|
পরীক্ষার পদ্ধতি
|
বার থেকে বার প্রতিরোধের,0.01mΩ~10mΩ (রেঞ্জের বাইরে প্রদর্শন ওভার)
|
সঠিকতা নিশ্চিত করার জন্য চারটি টার্মিনালের পরিমাপ
|
ওয়েল্ডিং প্রতিরোধের,0.001mΩ-10mΩ (রেঞ্জের বাইরে প্রদর্শন ওভার)
|
সঠিকতা নিশ্চিত করার জন্য ছয়টি টার্মিনালের পরিমাপ
|
ক্রস প্রতিরোধ 0.01mΩ-10mΩ
|
সঠিকতা নিশ্চিত করার জন্য চারটি টার্মিনালের পরিমাপ
|
প্রবাহ 100-1000V (100V/সময়) পলস ক্রেস্ট:0.5u সেকেন্ড, ফ্রিকোয়েন্সি 1 ~ 40MHz
|
স্ট্যান্ডার্ড ওয়েভফর্ম হচ্ছে লিখুন, ঠিক আছে ওয়েভফর্ম হল সবুজ, এনজি তরঙ্গরূপ হল লাল
|
বিচ্ছিন্নতা প্রতিরোধের DC 500V পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (০.১ সেকেন্ড/সময়)
|
পরিসীমাঃ ১-৫০০ এমও নির্ভুলতাঃ ≤±5%
|
হাইপোট এসি 100-1000 ভোল্ট
|
পরীক্ষার সময়ঃ ১-১০ সেকেন্ড (০.১ সেকেন্ড/সময়)
|
(৪)প্রধান কনফিগারেশন
15 ′′ টাচ স্ক্রিন নমুনা চ্যাপঃ বিবি রিলেঃ এনএআইএস উচ্চ ভোল্টেজ রিলেঃ মেডার
বায়ুসংক্রান্ত যন্ত্রাংশ:Airtec
পাওয়ারঃ এসি 220V,50Hz
বায়ু চাপঃ0.4~0.6 এমপিএ
তাপমাত্রাঃ0~45°C
মাত্রাঃ 950mm*1250mm*580mm
এইচএস কোডঃ9030390000
(৫)ফিক্সচারটলারেন্স রেঞ্জ
ফিক্সচার প্রকারের জন্য, ফিক্সচার প্রয়োজন এবং tolerances অভিযোজন নিম্নরূপঃ
1. একই স্লট বার সঙ্গে আর্মার কমিউটেটর, বাইরের ব্যাসার্ধ সহনশীলতা +4mm হয়
2. যখন আর্মারেটরের বাইরের ব্যাসার্ধ পরিবর্তন হয়, তখন ধরে রাখার ফিক্সচারটি পরিবর্তন করা উচিত
(৬)পরিধানযোগ্য অংশ
1যোগাযোগ যোগাযোগ পিন (অটোমেটিক টাইপের জন্য এক বছর, ম্যানুয়াল লোডিং টাইপের জন্য অর্ধ বছর)
2. রবার রিং ফিক্সচার
প্রশ্ন এবং উত্তর
জিজ্ঞেস করো:
আমার কাছে এটা স্পষ্ট নয় যে এই শতাংশ ২৫% থেকে ৩০%। আমরা জানি যে উত্তাপ পরীক্ষাটি একটি তুলনামূলক পরীক্ষা
ফলাফলের জন্য তরঙ্গ. আপনার ম্যানুয়াল বলছে যে ফলাফলের বিচ্যুতি 5%. দয়া করে আমাকে ভাল ব্যাখ্যা কেন
উদাহরণস্বরূপ, নাড়ির গতি ১১০০ থেকে ১০৫০ হয়?
উত্তর:
জর্জ পরীক্ষার ব্যবহার উচ্চ ভোল্টেজ স্পন্দন ভোল্টেজ আবরণ প্রয়োগ, ক্ষয় এবং কম্পন তুলনা করে
ঢেউয়ের আকৃতির স্থান নির্ধারণ করতে হবে যে, রাইন্ডিংয়ে কোনো সমস্যা আছে কি না।
ফলাফল নমুনা তরঙ্গরূপ এবং পরীক্ষিত তরঙ্গরূপ এর এলাকা পার্থক্য একটি তুলনা, S1-S0/S0 হয়
শতাংশ, এটি "Judge Uper ((%) " এর মধ্যে থাকা উচিত,
সাধারণত আমাদের স্থানীয় ব্যবহারকারী, স্টার্টার আর্মচার প্রস্তুতকারকের এটি 25% ~ 30% হিসাবে সেট করুন।
এবং স্পন্দন ভোল্টেজ ডিসি নয়, এটি অল্টারনেটিং,
উদাহরণস্বরূপ যখন আপনি 1000V ইনপুট, এটা 1100V বা 1050V হতে পারে,
প্রয়োগ করা ভোল্টেজ বর্তমান ফলাফল, শক্তি মুক্তির গতি প্রতিটি সময় ভিন্ন, খুব,
সুতরাং প্রদর্শিত তথ্য শুধুমাত্র একটি রেফারেন্স, এটা প্রতিটি সময় ভিন্ন হবে,
সাধারণভাবে, সার্জ টেস্টের ফলাফল পরিমাণগত নয় বরং গুণগত।
