নিউম্যাটিক ফিক্সচার সহ ডিসি মোটর স্ট্যাটার টেস্টিং মেশিন

ডিসি মোটর স্টেটর টেস্টিং মেশিন কোয়ালিটি বিশ্লেষণ WIND-DTS

১. সুবিধা

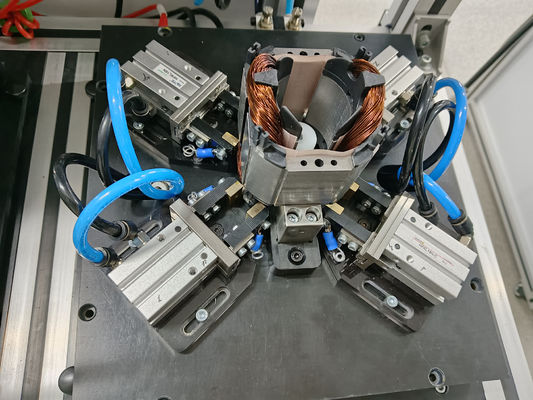

১) ৩ টার্মিনাল তারের জন্য দ্রুত ক্ল্যাম্পিং ফিক্সচার লাগানো যেতে পারে

২) Pneনিউম্যাটিক ফিক্সচার ৩ টার্মিনাল তার বা ৬ প্রান্তের তার পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়

২. পরীক্ষার বিষয়: সমস্ত পরীক্ষার বিষয়গুলি একা বা একসাথে পরিচালনা করা যেতে পারে।

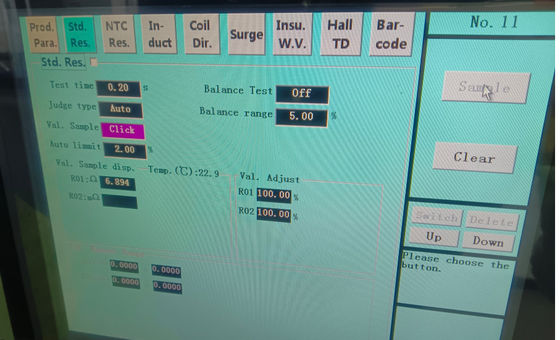

১) ডিসি প্রতিরোধ পরীক্ষা

পরীক্ষার পরিসীমা:0.01W - 1000W

পরীক্ষার লুপ:৬ লুপ (মাপযোগ্য)

সহনশীলতা:±0.5 %

পরীক্ষার পদ্ধতি:চারটি পয়েন্ট, স্বয়ংক্রিয় পরিবেষ্টিত তাপমাত্রা সংশোধন ফাংশন সহ

২) ইন্ডাকটেন্স পরীক্ষা (৩-ফেজ ব্যালেন্স পরীক্ষাসহ)

পরীক্ষার পরিসীমা:10mH – 500mH

পরীক্ষার লুপ:৬ লুপ (মাপযোগ্য)

সহনশীলতা: ±2.5%

পরীক্ষার পদ্ধতি:চারটি পয়েন্ট

৩) টার্ন টু টার্ন ইনসুলেশন

পালস উচ্চ ভোল্টেজ: 100V-3000V (100V / ধাপ)

পালস পিক: 0.5msec

নমুনা ফ্রিকোয়েন্সি: 1-40 MHZ

পরীক্ষার লুপ:৬ লুপ (মাপযোগ্য)

সহনশীলতা: ±2.5%

বিচার পদ্ধতি: এলাকা পার্থক্য বিচার (ইন্ডাকটেন্স এবং শক্তি হ্রাসের প্রতি সংবেদনশীল)

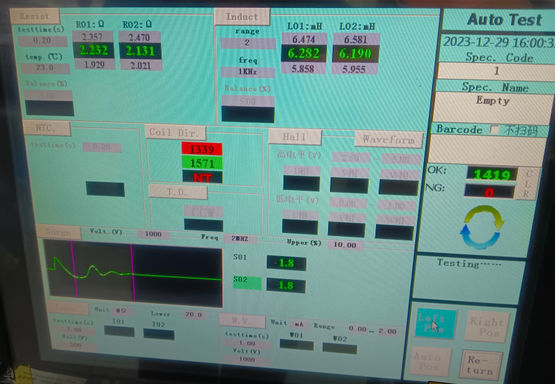

স্ট্যান্ডার্ড ওয়েভফর্ম সাদা, ওকে ওয়েভফর্ম সবুজ, এনজি ওয়েভফর্ম লাল

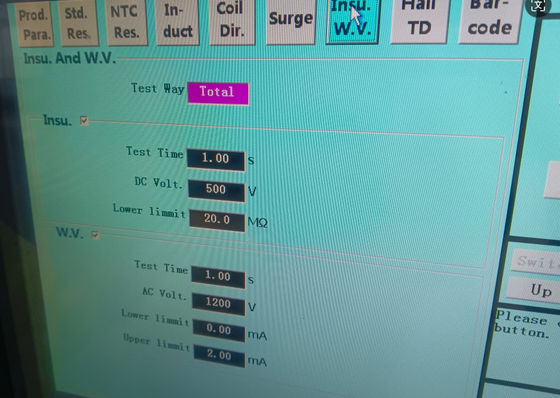

৪) ইনসুলেশন প্রতিরোধ

ভোল্টেজ:DC500V /1000V

পরীক্ষার সময়:1-10s (নিয়ন্ত্রণযোগ্য)

বিচার করার পরিসীমা:1-1000 MW

সহনশীলতা: ±2.5%

৫) ইন্টারফেজ ইনসুলেশন

ভোল্টেজ:DC500V /1000V

পরীক্ষার সময়:1-10s (নিয়ন্ত্রণযোগ্য)

বিচার করার পরিসীমা:1-1000 MW

সহনশীলতা: ±2.5%

৬) ইন্টারফেজ হাইপোট

ভোল্টেজ:AC100-3000V (100V/ধাপ)

পরীক্ষার সময়:1-10s (নিয়ন্ত্রণযোগ্য)

বিচার করার পরিসীমা:0.1 mA -- 20 mA

সহনশীলতা: ±2.5%

৭) হাইপোট (আর্ক সনাক্তকরণ সহ)

ভোল্টেজ:AC100-3000V (100V/ধাপ)

পরীক্ষার সময়:1-10s (নিয়ন্ত্রণযোগ্য)

বিচার করার পরিসীমা:0.1 mA -- 20 mA

সহনশীলতা: ±2.5%

৮) প্রতিরোধের ভারসাম্য

পরীক্ষার পদ্ধতি: ডিসি প্রতিরোধ নমুনা

পরীক্ষার সময়:0.1s

বিচার পদ্ধতি: উইন্ডিংগুলির মধ্যে ডিসি প্রতিরোধের পার্থক্য বিচার করার জন্য শতাংশ পদ্ধতি গ্রহণ করা হয়েছে।

৩. পরীক্ষার সময়
