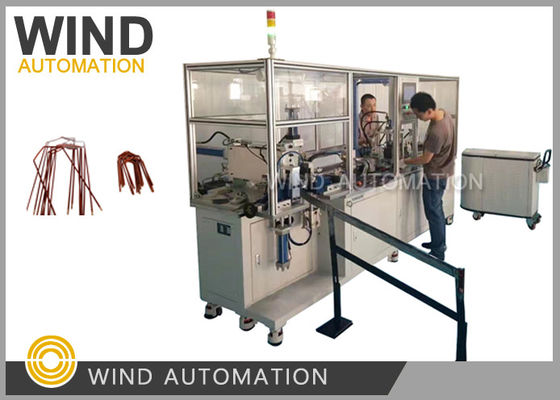

গাড়ির মোটর জন্য চুল পিন গঠন খাঁটি বৈদ্যুতিক গাড়ী হাইব্রিড গাড়ী স্ট্যাটার

হাইব্রিড কার বিএসজি স্ট্যাটর বৈদ্যুতিক যানবাহন অটোমোটিভ মোটর কন্ডাক্টর গঠনWIND-HF-BX

(১)প্রয়োগঃ

এই হেয়ার পিন ফর্মিং মেশিনটি স্টার্টার বার, এয়ারস্পেস কয়েল, হাইব্রিড গাড়ি মোটর, ভারী দায়িত্বের মোটর, বিএসজি স্ট্যাটর, বৈদ্যুতিক গাড়ি, হালকা যানবাহন, বৈদ্যুতিক যানবাহন সহ চলমান যানবাহনে ব্যাপকভাবে ব্যবহৃত হয়।অটোমোটিভ মোটর, খাঁটি বৈদ্যুতিক গাড়ির মোটর, হাইব্রিড গাড়ির মোটর, বৈদ্যুতিক ফোরক্লিফ্ট মোটর, বৈদ্যুতিক ট্রাইসাইকেল মোটর, পর্যটন যানবাহনের মোটর, পাওয়ার টুল মোটর এবং অন্যান্য অটোমোবাইল শিল্পের মোটর।

(২)প্রক্রিয়া ও সুবিধা:

1. লোড স্বয়ংক্রিয় ফিডার ইউনিট মধ্যে আয়তক্ষেত্রাকার কয়েল

2. নিম্নলিখিত প্রক্রিয়া WIND-এইচএফ-বিএক্স চুল পিন গঠন মেশিনে মিলিত হয়

a. কয়েল সোজা করা

b. রোলের ফ্ল্যাট টপ এবং নীচের দিকে স্ট্রিপিং √ গ্রিলিং পদ্ধতি

c. রোলের বাম এবং ডান দিকের স্ট্রিপিং ∙ গ্রিলিং পদ্ধতি

d. রোলের মধ্যে চ্যামফার গঠন

e. সার্ভো মোটর খাওয়ানো

f. রোল কাটার জন্য প্রয়োজনীয় দৈর্ঘ্য

গ. ইউ আকৃতির

h. চূড়ান্ত আকৃতি গঠন

i. গ্রাভিটি চ্যাটে ফাইনাল পিন সরবরাহ করুনই

a. হেয়ারপিন গঠনের মেশিনটি বেশ কয়েকটি প্রক্রিয়ার সংমিশ্রণ।

এটা স্বয়ংক্রিয়ভাবে কাঁচা কয়েল সোজা,মিলিং দ্বারা চার পক্ষের enamel অপসারণ ((সমতল পৃষ্ঠ, একই সময়ে পাশের পৃষ্ঠ Chamfer),

স্বয়ংক্রিয় শিল্প ভ্যাকুয়াম ক্লিনার শোষণ, সার্ভো মোটর খাওয়ানো, সনাক্তকরণ, কাটা, গঠনের,

b. উচ্চ দক্ষতাঃ 4 ~ 5 সেকেন্ড / পিসি (হিয়ার পিন দৈর্ঘ্য 300 মিমি) 6 ~ 8 সেকেন্ড / পিসি

c. সার্ভো মোটর প্রতিবার একই দৈর্ঘ্য পাঠায় কিনা তা এনকোডার পরীক্ষা করে।

d. গ্রিলিং পদ্ধতি বা কাটা পদ্ধতির সাথে এনামেল অপসারণ পৃষ্ঠ পরিষ্কার করতে পারেন

পাওয়ার সাপ্লাই ভোল্টেজঃ 3Φ-380V±10% 50H

বায়ু উৎস চাপঃ 0.5 ~ 0.7Mpa

লেক অপসারণ দৈর্ঘ্যঃ 0 ~ 50mm

ওয়্যার ফিডিং দৈর্ঘ্যঃ 150~400mm

চক্রের সময়ঃ 300 মিমি দৈর্ঘ্যের জন্য 6' থেকে 8'

হ্যান্ডেল করা তারের আকারঃ 3 * 8 মিমি

(৪)কনফিগারেশনঃ

1মিটসুবিশি পিএলসি, ওয়েইনভিউ ১০ ইঞ্চি টাচ স্ক্রিন।

2. তাইওয়ান HIWIN লিনিয়ার গাইড এবং মডিউল, ডেল্টা সার্ভো মোটর লাইন. লাইন দৈর্ঘ্য সমন্বয়.

3তাইওয়ান নিকোলাস যথার্থতা গ্রহ হ্রাসকারী.

4তাইওয়ান এয়ারট্যাকের বায়ুসংক্রান্ত যন্ত্রাংশ এবং সোলিনয়েড ভালভ।

5স্নাইডার ইলেকট্রিক কম্পোনেন্ট, মিংউই সুইচ পাওয়ার সাপ্লাই।

6. ওয়েল্ডিং র্যাক, পৃষ্ঠ স্প্রে, রঙঃ ধূসর. তাইওয়ান প্লেট গ্রিলিং, প্লাটিং.

7- অ্যালুমিনিয়াম ফ্রেম ফ্রেমের পুরো অংশ, তিন রঙের সিগন্যাল ইন্ডিকেটর।

8মোল্ড স্টীল ভ্যাকুয়াম quenching চিকিত্সা ছাঁচ অংশ।

9. জলবাহী punching পদ্ধতির ব্যবহার, অবস্থান সমন্বয় ডিভাইসের punching অংশ রঙ করার জন্য

নিয়ন্ত্রক স্ক্রু, স্বয়ংক্রিয় ভ্যাকুয়াম।

10. সিলিন্ডার punching ব্যবহারের অংশ কাটা.

11. সিলিন্ডার punching ব্যবহারের U আকৃতির অংশ বাঁক।

12. ১৫০ লিটার হাইড্রোলিক সিস্টেম সেট।

13. ৩ কিলোওয়াট স্বয়ংক্রিয় ভ্যাকুয়াম ক্লিনার সেট।

14অটোমেটিক ডিসচার্জিং মেশিনের একটি সেট।
