পণ্যের বিবরণ:
প্রদান:
|
ফ্ল্যাট তারের আবেদন: | চুলের পিনের জন্য তারের নমন মেশিন | ওয়ার্কিং স্টেশন: | ওয়্যার গঠন সম্মিলিত মেশিন |
---|---|---|---|
পরিচালনা করা তারের আকার: | স্টার্টার ফ্ল্যাট তারের কন্ডাক্টর 3mm*8mm নিচে | হেয়ারপিন গঠনের প্রক্রিয়া: | খাওয়ানো, প্রান্তিককরণ সোজা করা, কাটা এবং পাঞ্চফর্মিং, আনলোড করা |
চক্রাকারে: | টুকরো টুকরো করে দৈর্ঘ্য ৫ থেকে ৮ সেকেন্ড পর্যন্ত | এইচএস কোড: | 84798110 |
ফ্ল্যাট তারের নতুন শক্তি ড্রাইভ মোটর: | 1KW থেকে 150KW | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |

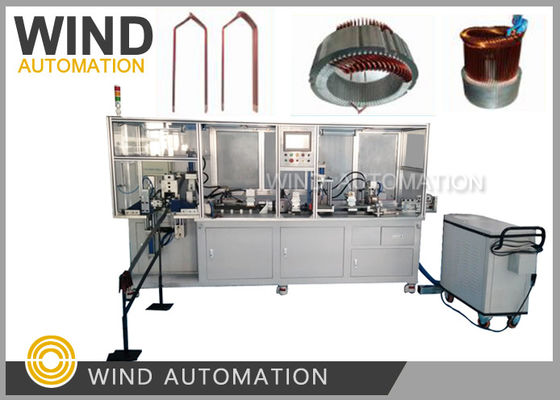

বিএসজি মোটর হেয়ারপিন ফর্মিং ফর্ম জেনারেটর কন্ডাক্টর ওয়্যার বন্ডিং মেশিন WIND-HF-BX
সমতল তামার তারের হেয়ারপিন গঠনের মেশিনটি নতুন শক্তি মোটরের জন্য ডিজাইন করা হয়েছে,এটি স্বয়ংক্রিয়ভাবে কাঁচা কয়েল সোজা করে,সমতল পৃষ্ঠটি গ্রিলিং করে চারটি পক্ষের এনামেল সরিয়ে দেয়,পাশের পৃষ্ঠ একই সময়ে Chamfer), স্বয়ংক্রিয় শিল্প ভ্যাকুয়াম ক্লিনার শোষণ, সার্ভো মোটর খাওয়ানো, সনাক্তকরণ,কাটা, গঠন,
কার্যকারিতাঃ 4~5s/pc (দৈর্ঘ্য 300mm) 6~8s/pc
হেয়ারপিন টাইপ ১ শিফট আউটপুটঃ ৩৫০০ পিসি (৮ ঘন্টা)
এনকোডার সার্ভো মোটর প্রতিবার একই দৈর্ঘ্য পাঠাতে কিনা তা পরীক্ষা
চুলের পিন গঠন | বাছাই | মন্তব্য |
ডেরিলিং |
বায়ু অটোমেশনের জন্য তারের ধরে রাখার জন্য স্পুলের আকার Wire dereeling ডিভাইস ডিজাইন করার জন্য |
|
সোজা করা | ||
এনামেল অপসারণ | স্ট্রিপিং পদ্ধতি বাস্তব পরিস্থিতি অনুযায়ী পিচিং বা কাটা হতে পারে | |
ফিডার | এনকোড | খাওয়ানোর দৈর্ঘ্য টাচ স্ক্রিনে সেট করা যেতে পারে, সার্ভো মোটর দ্বারা নিয়ন্ত্রিত |
কাটা | কন্ট্রোল সিলিন্ডার চাপ, এছাড়াও কাটার আকৃতি করতে পারেন | |
গঠন | গঠন কোণ, আকার উপযুক্ত stator, অঙ্কন শুধুমাত্র রেফারেন্সের জন্য | |
U বাঁকানো | একপাশে ধরে রাখো, অন্যপাশে ঘুরিয়ে দাও | স্প্লিট মোল্ডিং বা পঞ্চ মোল্ডিং |
(১)প্রয়োগঃ
ইলেকট্রিক গাড়ি, অটো শিল্প, বিমান, নতুন শক্তি গাড়ি ড্রাইভ মোটর,ট্রাক ফ্ল্যাট তার,
গাড়ি নির্মাতাদের জন্য বৈদ্যুতিক যানবাহন ব্যবহারে।
(২)উপকারিতা:
নতুন এনার্জি মোটর হ্যারপিন চক্র সময় |
রুট প্রতি প্রায় 4 থেকে 5 সেকেন্ড (ডায়ার দৈর্ঘ্য 300mm)
|
খাওয়ানোর দৈর্ঘ্য |
সার্ভো মোটর দ্বারা নিয়ন্ত্রিত, নিয়মিত
|
হেয়ারপিন গঠনের প্রক্রিয়া |
সমতল তারের সোজা, সমতল enameled অপসারণ, পাশ enamel
অপসারণ, স্বয়ংক্রিয় ভ্যাকুয়াম ক্লিনার, সার্ভো ফিডিং, সনাক্তকরণ,
কাটা এবং গঠন
|
(৩)প্যারামিটারঃ
পাওয়ার সাপ্লাই ভোল্টেজঃ 3Φ-380V±10% 50H
বায়ু উৎস চাপঃ 0.5 ~ 0.7Mpa
লেক অপসারণ দৈর্ঘ্যঃ 0 ~ 50mm
ওয়্যার ফিডিং দৈর্ঘ্যঃ 150~400mm
চক্রের সময়ঃ 300 মিমি দৈর্ঘ্যের জন্য 6' থেকে 8'
হ্যান্ডেল করা তারের আকারঃ 3 * 8 মিমি
(৪)কনফিগারেশনঃ
1মিটসুবিশি পিএলসি, ওয়েইনভিউ ১০ ইঞ্চি টাচ স্ক্রিন।
2. তাইওয়ান HIWIN লিনিয়ার গাইড এবং মডিউল, ডেল্টা সার্ভো মোটর লাইন. লাইন দৈর্ঘ্য সমন্বয়.
3তাইওয়ান নিকোলাস যথার্থতা গ্রহ হ্রাসকারী.
4তাইওয়ান এয়ারট্যাকের বায়ুসংক্রান্ত যন্ত্রাংশ এবং সোলিনয়েড ভালভ।
5স্নাইডার ইলেকট্রিক কম্পোনেন্ট, মিংউই সুইচ পাওয়ার সাপ্লাই।
6. ওয়েল্ডিং র্যাক, পৃষ্ঠ স্প্রে, রঙঃ ধূসর. তাইওয়ান প্লেট গ্রিলিং, প্লাটিং.
7- অ্যালুমিনিয়াম ফ্রেম ফ্রেমের পুরো অংশ, তিন রঙের সিগন্যাল ইন্ডিকেটর।
8মোল্ড স্টীল ভ্যাকুয়াম quenching চিকিত্সা ছাঁচ অংশ।
9. জলবাহী punching পদ্ধতির ব্যবহার, অবস্থান সমন্বয় ডিভাইসের punching অংশ রঙ করার জন্য
নিয়ন্ত্রক স্ক্রু, স্বয়ংক্রিয় ভ্যাকুয়াম।
10. সিলিন্ডার punching ব্যবহারের অংশ কাটা.
11. সিলিন্ডার punching ব্যবহারের U আকৃতির অংশ বাঁক।
12. ১৫০ লিটার হাইড্রোলিক সিস্টেম সেট।
13. ৩ কিলোওয়াট স্বয়ংক্রিয় ভ্যাকুয়াম ক্লিনার সেট।
14অটোমেটিক ডিসচার্জিং মেশিনের একটি সেট।
