পণ্যের বিবরণ:
প্রদান:
|
শর্ত: | নতুন | স্ট্যাটার ফ্রেমের আকার: | 63, ৭০, ৮০, ৯০ |
---|---|---|---|
ডুবানোর পদ্ধতি: | বার্নিশ ডিপিং ট্যাংক থাকতে বা সরানো | ট্যাংক চলাচল: | স্ক্রু রড |
শক্তির উৎস: | বিদ্যুৎ বা ডিজেল | বিক্রির পরে: | মেশিনের প্রায় রক্ষণাবেক্ষণের প্রয়োজন নেই |
লক্ষণীয় করা: | ভ্যাকুয়াম শুকানোর ওভেন,লেক ইম্প্রেগেশন মেশিন |

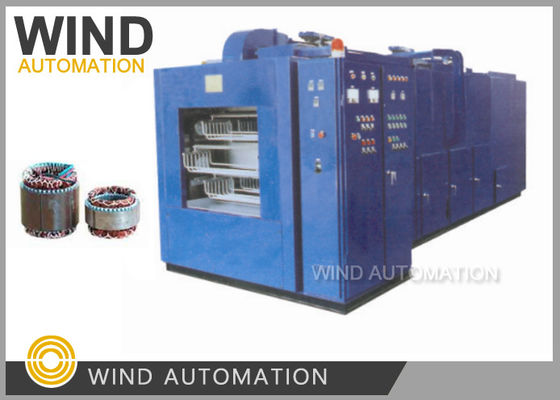

সম্পূর্ণ স্বয়ংক্রিয় স্ট্যাটার তাপ চিকিত্সা চুলা রজন লেক সঙ্গে আবৃত WIND-ZCJ
প্রয়োগঃ
স্ট্যাটর লেক মেশিন মেশিন শরীর, জল শীতল এবং লেক সরবরাহ ট্যাংক গঠিত। এটি প্রধানত
স্ট্যাটার ওয়াইন্ডিং আইসোলেশন ট্রিটমেন্টের জন্য ফ্যাকশনাল অশ্বশক্তি মোটর এবং শিল্প Y সিরিজ মোটরের জন্য প্রয়োগ করা হয়
যা ফ্রেমের আকার ১৩২ এর নিচে।
ডুব দেওয়ার সময়টি ল্যাকের ঘনত্বের উপর নির্ভর করে
জল পাম্প ডুব সময় সাধারণত 2 মিনিট, এবং প্রতি চক্র কয়েক মিনিট
1ফ্রেম পরিষ্কার করো
ফ্রেমের উপর পেইন্ট এবং অন্যান্য অমেধ্য পরিষ্কার করুন, এবং ফ্রেমে অ্যান্টি-ক্লিকিং ব্যবস্থা প্রয়োগ করুন, যেমনঃ
ব্রাশ গ্রীস।
2স্ট্যাটার লোড করুন।
স্ট্যাটারটিতে ধুলো বা অন্যান্য অবশিষ্টাংশ থাকা উচিত নয়। এটি ডুব দেওয়ার আগে এটি সরিয়ে ফেলা উচিত। স্ট্যাটারটি
সাধারণভাবে, stator স্থাপন করা উচিত
কিছু সীসা তারের যেমন শুকানোর পরে কঠোরতা এবং দরিদ্র হিসাবে সমস্যা আছে
পরিবাহিতা। অতএব, সীসা তারের সাধারণত bundled হয় এবং তারপর impregnation এড়ানোর জন্য উত্থাপিত হয়
ডুবিয়ে দেওয়ার আগে।
3. প্রিহিট
সাধারণত প্রিহিটিং সেকশন তাপমাত্রা 110-150 ° C এ সেট করা হয়।
10-30 মিনিটের জন্য, পৃষ্ঠ তাপমাত্রা প্রায় 90 ডিগ্রী পৌঁছায়, এবং কোর এবং
অন্যদিকে, প্রিহিট করার পর আইসোলেটিং পেইন্ট ব্যবহার করা যেতে পারে। দ্রুত
ক্রমাগত নিমজ্জন মেশিনের প্রোফাইল থেকে, এটি হতে পারে
আমরা দেখতে পাচ্ছি যে প্রিহিটিং সেকশনটি আসলে উপরের হার্নিং সেকশনের সাথে সংযুক্ত।
পানিতে দ্রবণীয় নিরোধক পেইন্ট ব্যবহার করা হয়, যদিও পানিতে দ্রবণীয় নিরোধক পেইন্ট প্রাক-বেক করা যাবে না,
প্রিহিটিং সেকশনের হিটার বন্ধ করা যাবে না এবং তাপমাত্রা সেটিং করা উচিত
সহজ অনুপ্রবেশ এবং নিরাময় সময়ের দক্ষ ব্যবহারের জন্য নিরাময় বিভাগের সাথে সামঞ্জস্যপূর্ণ।
4. ঠান্ডা
স্ট্যাটর প্রিহিটিং বিভাগের বাইরে পাস করার পরে, তাপমাত্রা অভিন্ন নয়, এবং স্থানীয়
তাপমাত্রা খুব বেশি। যদি উচ্চ তাপমাত্রার workpiece সরাসরি তেল দ্রবণীয় নিরোধক পেইন্ট প্রবেশ করে,
দ্রাবক দ্রুত বাষ্পীভূত হবে এবং একটি নিরাপত্তা দুর্ঘটনা সৃষ্টি করবে।
উচ্চ তাপমাত্রা অবস্থায় দীর্ঘ সময় ধরে, পরীক্ষার সময়কাল উল্লেখযোগ্যভাবে হ্রাস পায়, এবং
এই পয়েন্টগুলি থেকে, এটি একটি নির্দিষ্ট পরিমাণে গরম করা উচিত এবং এটি একটি নির্দিষ্ট পরিমাণে গরম করা উচিত।
স্টেটরের তাপমাত্রা প্রায় ৭০ ডিগ্রি সেলসিয়াসে নামানোর জন্য একটি সংক্ষিপ্ত শীতল করার মাধ্যমে।
5ডুবানো
ঢালাই ফ্রেম সম্পূর্ণরূপে lacquer মধ্যে নিমজ্জিত করা হয়। নিমজ্জন lacquer সময় সাধারণত হয়
এটি স্ট্যাটরের আকার এবং কাঠামোর উপর নির্ভর করে নিয়ন্ত্রিত হয়।
ডিপিং ট্যাংকটি পেইন্ট দিয়ে ভরা হয় তা নিশ্চিত করার জন্য ডুবানো পেইন্টটি সামঞ্জস্য করা উচিত।
6সলিডিফিকেশন
লেকের কাজ শেষ হওয়ার পর, ওয়ার্কপিস ড্রাইভিং ডিভাইসের সাথে শুকানোর টানেলের মধ্যে প্রবেশ করে
ওয়ার্কপিসের আকারের উপর নির্ভর করে, এটি সাধারণত 1-3 ঘন্টা সময় নেয়।
বৈশিষ্ট্যঃ
নাম | ইউনিট | ১৩০-১৬ | ১৩০-২৬ | ১৩০-৪৬ |
স্টেশন | পিসি | 16 | 26 | 46 |
ডুবানোর গভীরতা | মিমি | 130 | 130 | 130 |
বাস্কেট এলাকা | মিমি | ৮৫০×৩০০ | ৮৫০×৩০০ | ৮৫০×৩০০ |
লোডিং-বেয়ারিং | কেজি | 80 | 80 | 80 |
পিচ টাইম | মিনিট | 1 ′′ 90 মিনিট নিয়মিত | ||
তাপ বৃদ্ধি সময় | মিনিট | <৪৫ | ||
টানেল টেম. | °C | ≤১৬০°সি | ||
মাত্রা | m | 3.৮x২.২x২5 | ৬x২.২x২।5 | ১০x২.২x২।5 |
শক্তি | kw | 40 | 60 | 80 |
ডুবানোর গভীরতাভার্নিশ ইমপ্রেগেশন: ১৩০ মিমি
র্যাক লোডিং এলাকাঃ 850*300
র্যাক লোডিং ওজনঃ ৮০ কেজি
পিচ সময়ঃ 1-30 মিনিট সামঞ্জস্যযোগ্য
গরম করার সময়ঃ <45 মিনিট
টানেলের কাজের তাপমাত্রাঃ ≤150°C
শক্তি খরচঃ 60
মাত্রাঃ ৬*২.২*২।5
ওজনঃ ৫.৮ টন
পরিস্থিতি ২-তে, লেকের ট্যাংকটি সরে যায় না এবং ট্রান্সমিশনের প্রয়োজন হয় না, কোন ড্রাইভের প্রয়োজন হয় না,
স্ট্যাটার ল্যাঙ্কিং মেশিন যা মূলত স্ট্যাটার ওয়ালিং আইসোলেশন চিকিত্সার জন্য ব্যবহৃত হয় যা মেশিনের সমন্বয়ে গঠিত
শরীর, ওয়াটার কুলার চিলার এবং ল্যাক সাপ্লাই ট্যাংক।
ইলেকট্রিক আইসোলেশন ইম্প্রেগনেটিং রেসিস এবং লেক, পটিং যৌগ, কনফর্মাল লেপ, শিল্পের জন্য লেক এবং পেইন্ট।
বৈদ্যুতিক মোটর আইসোলেশনের সাথে সম্পর্কিত বিভিন্ন নিরোধক স্তর রয়েছে।
1ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ
2. স্লট বিচ্ছিন্নতা (ইনসুলেশন কাগজ পলিস্টার armature বা stator স্লট মধ্যে সন্নিবেশ)
3. কিল ইনস্টলেশন
4. ইম্প্রেগনেশন ল্যাক ডুবানো বা ঝরানো
উচ্চমানের ইপোক্সি রজন মোটর, জেনারেটর এবং ট্রান্সফরমারগুলির জন্য বিস্তৃত পরিসীমা সরবরাহ করে।আমাদের সহজ অপারেশন এবং রক্ষণাবেক্ষণ মেশিনের কারণে সর্বোত্তম ডাম্পিং বা ড্রিপল ফলাফল প্রদান করা হয়. The use of vacuum or vacuum pressure impregnation applications techniques provides for optimum machine protection against all type of stress by using a correctly engineered combination of impregnating resin , বিচ্ছিন্নতা ব্যবস্থা এবং প্রয়োগ প্রক্রিয়া। The removal of the air content from a winding by the application of vacuum let extend the working life of the machine due to increase of thermal dissipation as well as providing for improve mechanical propertiesদ্বিতীয় আইসোলেশন ইপোক্সি রজন প্রয়োগের পদ্ধতি হিসাবে ভ্যাকুয়াম এবং চাপ উভয় ব্যবহার তরল উপাদান প্রয়োগ করার অনুমতি দেয় (তরল বিলুপ্তি একটি বিস্তৃত সান্দ্রতা আছে,কখনও কখনও peristaltic পাম্প প্রয়োজন হয়) আরো চাহিদাপূর্ণ বৈদ্যুতিক সরঞ্জামভ্যাকুয়াম চাপ ইমপ্রেগেশন সঠিকভাবে ব্যবহার করা হয় যা সঠিকভাবে ডিজাইন করা বিচ্ছিন্নতা সিস্টেমের সাথে ঘূর্ণনশীল বৈদ্যুতিক মেশিনগুলির জন্য সর্বনিম্ন 13,8 কিলোভোল্ট স্পেসিফিকেশন পর্যন্ত গ্লোবাল ইমপ্রেগেশনকে অনুমতি দেয়।
