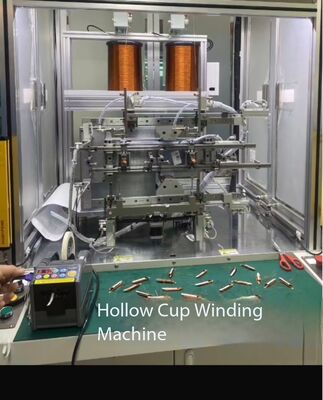

সেমি-অটোমেটিক সম্পূর্ণ স্বয়ংক্রিয় উপায়ে কীভাবে স্লটলেস উইন্ডিং করবেন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| অবস্থা: | নতুন | অক্ষ: | 4 অক্ষ |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | এক স্টেশন/ডাবল স্টেশন | বাতাসের গতি: | ওয়্যার গ্যাজ, স্ট্যাটার সাইজ অনুযায়ী সর্বোচ্চ ৪০০ আরপিএম |
| স্বয়ংক্রিয় প্রকার: | সম্পূর্ণ স্বয়ংক্রিয় | মেশিন রঙ মোটর উইন্ডিং: | সাদা বা প্রতি গ্রাহকের প্রয়োজনীয়তা |
| মোটর ওয়াইন্ডিং: | লেপযুক্ত স্ট্যাটার স্ট্যাক বা প্লাস্টিকের ক্যাপগুলির জন্য দাঁত ঘূর্ণন | বিক্রয়ের পরে: | প্রকৌশলী বিদেশে পরিষেবা মেশিনারি উপলব্ধ |
সেমি-স্বয়ংক্রিয় সম্পূর্ণ-স্বয়ংক্রিয় উপায়ে কীভাবে স্লটলেস উইন্ডিং করবেন উইন্ড-বিএলডিসি
স্লটনেস উইন্ডিং মেশিন অ্যাপ্লিকেশন:
অতি-হালকা ওজন, দ্রুত প্রতিক্রিয়া এবং উচ্চ দক্ষতা কোরলেস মোটর
কোরলেস উইন্ডিং সহ স্থায়ী চুম্বক ডিসি মোটর
কোরলেস (ডিসি)- স্লটলেস (ইসি)
স্লটনেস উইন্ডিং মেশিনপরামিতি:
| মডেল | WIND-3S-স্লটনেস |
| উইন্ডিং স্ট্যাক | ইনসলট স্টেটর |
| স্টেশন | চার স্ট্যান্ড একা স্টেশন বা সম্পূর্ণ স্বয়ংক্রিয় |
| তারের ব্যাস | 0.1-1.2 মিমি (স্টেটর স্লট ভর্তি হার এবং স্লট প্রস্থ অনুযায়ী) |
| উত্পাদন পর্যায়ে |
নিচের ফাংশন এবং প্রক্রিয়া সহ 4টি মেশিন নিয়ে গঠিত 1. স্বয়ংক্রিয় ঘুর 2. হট প্রেস চ্যাপ্টা 3. প্রাক গঠন 4. গোলাকার গঠন
|
| প্রোগ্রাম সেটিং |
সর্বোচ্চ ধাপ হল 200টি ধাপ। সিস্টেম প্রোগ্রামটি 10 সেট সঞ্চয় করে, যা স্টোরেজের চেয়ে বড় কম্পিউটার দ্বারা আপলোড করা যায় এবং সীমাহীন স্টোরেজ সহ ডাউনলোড করা যায়।
|
| ঘুর গতি | সর্বোচ্চ 400rpm (তারের আকার, স্ট্যাকের দৈর্ঘ্য এবং স্টেটরের আকার অনুযায়ী) |
| অক্ষ | 4 অক্ষ |
| মোট শক্তি | 8KW |
| ইনপুট | AC380V ±10%3 ফেজ 50/60Hz |
| বায়ু উৎস | 0.4~0.7Mpa |
| মেশিনের আকার | প্রায় 1000(W)×800(D)×1800(H)mm |
স্লটলেস উইন্ডিং নিচের ফাংশন এবং প্রক্রিয়া সহ 4টি মেশিন নিয়ে গঠিত
1. স্বয়ংক্রিয় ঘুর
2. হট প্রেস চ্যাপ্টা
3. প্রাক গঠন
4. গোলাকার গঠন
যেটিতে সবচেয়ে চ্যালেঞ্জিং প্রক্রিয়াগুলি নিজেই ঘুরছে না,
কিন্তু পরবর্তী গরম চাপ, বৃত্তাকার গঠন (উপরের/নিম্ন কোণে-গঠন) প্রক্রিয়া
যা শেষ পর্যন্ত মাত্রিক নির্ভুলতা এবং মোটর কর্মক্ষমতা নির্ধারণ করে।

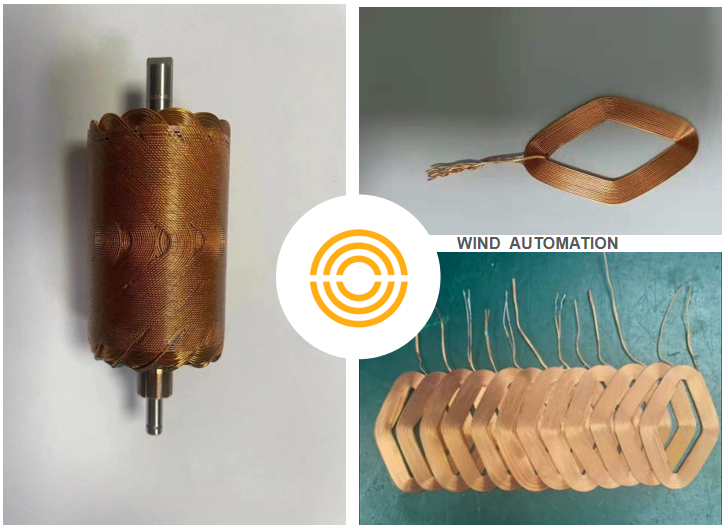

উইন্ডিং পদ্ধতি এবং উইন্ডিং প্রক্রিয়া নীচের উইন্ডিংগুলি পরিচালনা করতে ব্যাপকভাবে প্রয়োগ করা যেতে পারে
1. সোজা ঘুর
ঘূর্ণন প্রক্রিয়া একটি ঘনীভূত ঘুর প্রক্রিয়া গঠন
উইন্ডিং প্রসেস, এনামেলড তারের প্রথমে ক্ষত তৈরি করা ছাঁচে প্রয়োজনীয় বাঁক অনুযায়ী,
এবং তারপরে একটি তার-বিছানো ম্যান্ডরেলের উপর একটি পূর্ণ ঘুরতে আকৃতি দেওয়া হয়,
কুণ্ডলী গঠন শক্ত করতে উভয় প্রান্তে আঠালো প্রয়োগ করা হয়
2. তির্যক ঘুর (ঘনকেন্দ্রিক)
এই পদ্ধতিতে আর্মেচার অক্ষের সাপেক্ষে একটি নির্দিষ্ট কোণে কাত থাকা তারের বৈশিষ্ট্য রয়েছে
এই নকশা ক্রমাগত ঘুর, কুণ্ডলী ঘনত্ব এবং চৌম্বক কর্মক্ষমতা উন্নত করতে পারবেন
3. স্যাডেল উইন্ডিং
প্রশ্নোত্তরঃ
1. নীচের ব্রাশবিহীন মোটরগুলির ঘূর্ণন চক্রের সময় কত?
2. আপনার মেশিন ব্যবহার করার জন্য আমাদের কি স্লটের ইলেক্ট্রোস্ট্যাটিক আবরণ ব্যবহার করতে হবে?
3
আমি
মেশিন উত্পাদন এবং কমিশনিংয়ের জন্য নীচের নমুনা এবং অঙ্কন প্রয়োজন:
1.স্লট ভর্তি হার চেক করার জন্য স্টেটর ল্যামিনেশনের CAD অঙ্কন
2. উইন্ডিং ডায়াগ্রাম
3. তামার তার 1 রোল 2pcs স্টেটর ঘুরানোর জন্য যথেষ্ট
4. স্টেটরের পজিশনিং স্লটিং জায়গা আছে কি?
প্রধান অংশ
| না. | নাম | ব্র্যান্ড | মন্তব্য |
| 1 | পিএলসি | ইয়াসকাওয়া | |
| 2 | সার্ভো মোটর | ইয়াসকাওয়া | |
| 3 | স্পর্শ পর্দা | উইনভিউ | |
| 4 | সেন্সর | ওমরন | |
| 5 | বৈদ্যুতিক ইউনিট | স্নাইডার | |
| 6 | বায়ুসংক্রান্ত ইউনিট | জিনচেন | |
| 7 | বল বিয়ারিং | এনএসকে | |
| 8 | স্ক্রু গাইড | হাইউইন | |
| 9 | টাইমিং বেল্ট | গেটস | |
| 10 | পাওয়ার সাপ্লাই | ভাল মানে | |
| 11 | টেনশনকারী | ETA-1000/LR | |
| 12 | হ্রাসকারী | নিডেক-শিম্পো | হেভ স্টেটরের মোটর রিডুসার প্রয়োজন |
স্লটনেস উইন্ডিং মেশিনের ভিডিও দেখতে নিচের ছবির লিঙ্কে ক্লিক করুন

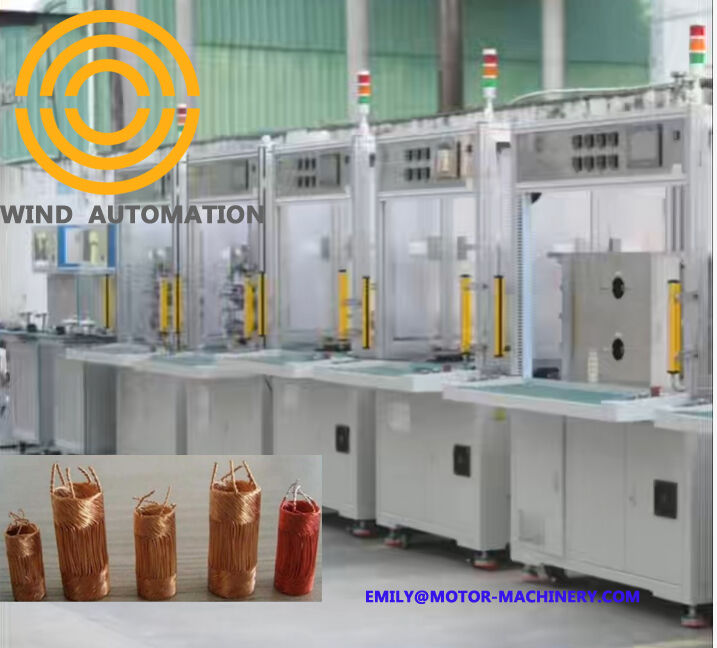

এখানে একাকী মেশিন রয়েছে এবং স্বয়ংক্রিয় লাইন স্লটলেস উইন্ডিং অর্জন করতে পারে
https://youtube.com/shorts/0-s0o-bNF-o
