লিনিয়ার ওয়াইন্ডিং লাইন 600RPM BLDC PMSM এবং EV মোটর জন্য সোজা ল্যামিনেশন

স্ট্রেইট ল্যামিনেশন 3 ফেজ BLDC মোটর উইন্ডিং মেশিন ওয়্যার টার্মিনাল WIND-ZR158-2 মধ্যে crimped







রাইন্ডিং মেশিন অ্যাপ্লিকেশনঃ



BLDC Stator Straight Lamination Winding machine is a trend for motor manufacturers who want to



উচ্চ স্লট ভরাট হার, ছোট স্লট আকার, উচ্চ কর্মক্ষমতা বৈদ্যুতিক মোটর উত্পাদন







রাইন্ডিং মেশিনের প্রযুক্তিগত তথ্যঃ



তারের ব্যাসঃ 0.1mm থেকে 0.8mm (AWG38 থেকে AWG20)



স্ট্যাটার মোট দৈর্ঘ্যঃ সর্বোচ্চ 400mm



স্ট্যাটার স্ট্যাক উচ্চতাঃ সর্বোচ্চ ১০০ মিমি



স্লট নংঃ সীমাবদ্ধ নয়



টার্ন নংঃ সীমাবদ্ধ নয়



ঘূর্ণন গতিঃ 600RPM (তারি ব্যাসার্ধ আকার, স্ট্যাক উচ্চতা অনুযায়ী)



বায়ু উৎসঃ 0.4 ~ 0.7MPa



মেশিনের শক্তিঃ 8KW



৩ ফেজ এসি ৩৮০ ভোল্ট ৫০-৬০ হার্জ



ওজনঃ প্রায় ৯০০ কেজি



মাত্রাঃ 1100 ((W) * 800 ((D) * 2000 ((H) মিমি







উইন্ডিং মেশিন WIND-ZR158 প্রতিযোগিতামূলক সুবিধা:



1জাপানের ডিজাইন, চীনে তৈরি



2. দুই ওয়ার্কিং স্টেশন ঘূর্ণন করতে পারেন 24SWG, 68 ঘূর্ণন, 9 মেরু দাঁত 1.5mintues (1.5minutes/2pcs) মধ্যে stator



3. প্রতিটি সেগমেন্ট মোড়ানো coils displament ঝরঝরে এবং ঝরঝরে,নিখুঁত ঘূর্ণায়মান স্তর না শুধুমাত্র ঝরঝরে এবং ঝরঝরে আছে



চেহারা, এছাড়াও ভাল মানের সঙ্গে ছোট প্রতিরোধের



4. দুটি স্টেশন বা তিনটি স্টেশন স্বয়ংক্রিয় লোডিং ডিভাইস সঙ্গে হয়



5. ঘূর্ণায়মান ঘূর্ণায়মান ঘূর্ণায়মান ঘূর্ণায়মান ঘূর্ণায়মান ঘূর্ণায়মান



    1.5 মিনিট/2pcs (2 ওয়ার্কিং স্টেশন), 1.5 মিনিট/3pcs ((3 ওয়ার্কিং স্টেশন) ।আচ পোল



তারের উত্তোলন 68 ঘূর্ণন প্রয়োজন। উত্তোলন 1st টার্মিনাল থেকে শুরু হবে এবং তারের টার্মিনাল মধ্যে crimped হবে



এবং তারপর 1 ম মেরু 68 ঘূর্ণন coil এর winded হবে তারপর তারের অংশ পিছনে পাশ থেকে 4 ম মেরু যেতে হবে,



এখানে আবার 68 ঘূর্ণন ঘড়ির কাঁটার দিকের এবং তারের ফিরে 7 ম মেরু থেকে সরানো হবে এবং আবার 68 ঘূর্ণন রোলিং



ঘূর্ণায়মান এবং তারপর ছোট টার্মিনাল crimping।







স্ট্রেইট ল্যামিনেশন স্ট্যাক উইন্ডিং মেশিনের বৈশিষ্ট্যঃ



1. উত্তোলন সুই উপরে এবং নিচে আন্দোলন এবং স্তরায়ন স্ট্যাক লোহা কোর ঘূর্ণন মাধ্যমে,



যে কোন ট্র্যাক ঘূর্ণিত হতে পারে। অতএব, পণ্য মোড়ানো প্রোগ্রাম পরিবর্তন করে, সংশ্লিষ্ট মোড়ানো



বিভিন্ন কোর স্ট্যাক বেধ এবং বিভিন্ন বাঁক সঙ্গে কোর খুঁটি সংখ্যা সহজেই সেট করা যেতে পারে



2. মানব-মেশিন সংলাপ অপারেশন মোড এবং রক্ষণাবেক্ষণ সহজ করতে পারেন



3. স্পাইরাল তারের বাঁক নং. টার্মিনালে cripmed অবাঞ্ছিতভাবে সেট করা যেতে পারে এবং যে কোন অবস্থান 360 ° এ বন্ধ,



ফলস্বরূপ, এটি সহজ এবং সুবিধাজনক সেতু তার স্থাপন এবং সামগ্রিক চক্র সময় সংক্ষিপ্ত।



উৎপাদন দক্ষতা বৃদ্ধি



4. মোড়ানোর সময়, প্রতিটি স্তরের কয়েল সংখ্যা নমনীয়ভাবে পণ্যের বিভিন্ন উপলব্ধি করতে পরিবর্তন করা যেতে পারে



টাইপ স্তর।



5. যেহেতু তামা তারের grooving অপারেশন উচ্চ কর্মক্ষমতা Yaskawa নিয়ন্ত্রণ সিস্টেম সঙ্গে সম্পন্ন করা হয়



এবং Yaskawa servo মোটর, স্লট মধ্যে enameled তারের অবস্থান স্থিতিশীলতা নিশ্চিত করা যেতে পারে



এবং তাই ঘূর্ণন সময় সংক্ষিপ্ত।



6ম্যানুয়াল বা স্বয়ংক্রিয় রোবট হ্যান্ড ফিডিং পদ্ধতি নির্বাচন করা যেতে পারে।



স্বয়ংক্রিয় লোডিং এবং আনলোডিং উত্পাদন লাইন সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন উপলব্ধি করতে পারে,



মোটর প্রস্তুতকারকের গ্রাহকদের জন্য ভর উৎপাদন ব্যয় সাশ্রয়।



7. মোড়ানো সরঞ্জাম সব ইউনিট সম্পূর্ণরূপে মানসম্মত হয়েছে, এবং টুলিং সহজ প্রতিস্থাপন করা হয়



সামগ্রিকভাবে মোড়ক মেশিনের রক্ষণাবেক্ষণ আরও সহজ এবং সুবিধাজনক।

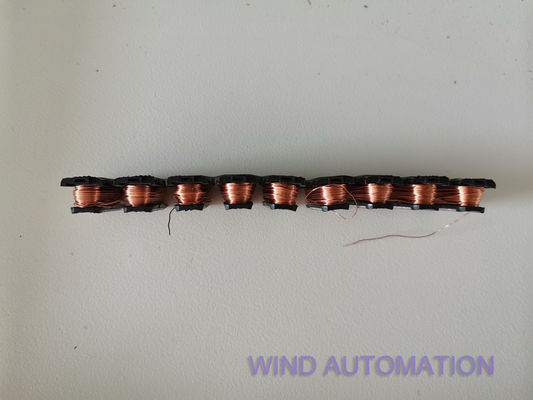

উদাহরণ ৯টি মেরু/ দাঁত আছে।



রাইপিং সিরিজ:



১ম মেরু ৪ম মেরু ৭ম মেরু



২য় মেরু ৫ম মেরু ৮ম মেরু



৩য় মেরু ৬ষ্ঠ মেরু ৯ম মেরু



ওয়্যারঃ 24SWG ডুয়াল কোট







ঘূর্ণন মেশিনের প্রধান কনফিগারেশনঃ



নিয়ন্ত্রণ ব্যবস্থা	জাপান ইয়াসকাওয়া
সার্ভো সিস্টেম	জাপান ইয়াসকাওয়া
নিম্ন ভোল্টেজের বৈদ্যুতিক উপাদান	স্নাইডার
টাচ স্ক্রিন	ওয়াইনভিউ
সেন্সর/লিমিট সুইচ	ওম্রন
স্ক্রু গাইড	হিউইন
নিউম্যাটিক ইউনিট	এয়ারট্যাক
বল লেয়ারিং	এনএসকে
সিঙ্ক্রোনাইজেশন বেল্ট (টাইমিং বেল্ট)	কন্টিনেন্টাল







বিএলডিসি উইন্ডিং মেশিনে, দুটি বিকল্প রয়েছে, একটি হ'ল স্কিউ রড, অন্যটি বেল্ট।



ডিভাইসটি ভিন্নঃ স্ক্রুটির প্রয়োগটি বাদামের মাধ্যমে ঘূর্ণন গতিকে



রৈখিক গতি. বেল্ট ড্রাইভের প্রয়োগ হল ঘূর্ণন গতি স্থানান্তর, ঘূর্ণন দিক পরিবর্তন,



এবং গতি অনুপাত পরিবর্তন. স্ক্রু ড্রাইভ, ভাল ইস্পাত, বড় টর্ক প্রেরণ করতে পারেন, সঠিক অবস্থান, সহজ



ঘন ঘন কমিউটেশনের সময় ইমপ্যাক্ট কম্পন তৈরি করে। বেল্ট ট্রান্সমিশন, মসৃণ ট্রান্সমিশন, নির্মূল



এক, বল স্ক্রু বল স্ক্রু একটি আদর্শ পণ্য যা



রোটারি গতির রৈখিক গতিতে রূপান্তর বা রৈখিক গতির রোটারি গতিতে রূপান্তর করে। বল স্ক্রু গঠিত



স্ক্রু, বাদাম এবং বল এর ফাংশন রোটেশনাল গতির রৈখিক গতিতে রূপান্তর করা হয়, যা আরও



এই উন্নয়নের তাৎপর্য হচ্ছে ভারবহন পরিবর্তন করা।



ছোট ঘর্ষণ প্রতিরোধের কারণে, বল স্ক্রুগুলি ব্যাপকভাবে ব্যবহৃত হয়



বিভিন্ন শিল্প সরঞ্জাম এবং যথার্থ যন্ত্রপাতি।





বল স্ক্রু হ'ল পাওয়ার টুলস এবং যন্ত্রপাতিগুলিতে সর্বাধিক ব্যবহৃত ট্রান্সমিশন উপাদান।



প্রধান ফাংশন রোটেশনাল গতির রৈখিক গতিতে রূপান্তর করা হয়, বা অক্ষীয় বিপরীত মধ্যে টর্ক রূপান্তর করা হয়



একই সাথে উচ্চ নির্ভুলতা, প্রতিস্থাপনযোগ্যতা এবং উচ্চ দক্ষতার বৈশিষ্ট্য।



বল স্ক্রু বৈশিষ্ট্যঃ





1. কোন প্রতিক্রিয়া নেই, উচ্চ অনমনীয়তা



বল স্ক্রু চাপ যোগ করা যেতে পারে, কারণ প্রাক চাপ একটি



নেতিবাচক মান, এবং তারপর একটি উচ্চতর অনমনীয়তা পেতে (বল চাপ দিতে বল মাধ্যমে স্ক্রু, প্রকৃত মধ্যে



বলের কারণে যান্ত্রিক ডিভাইস ইত্যাদির জন্য ব্যবহার করা হয়



অংশ) ।





2. হাই স্পিড ফিড হতে পারে



বল স্ক্রু গতির উচ্চ দক্ষতা এবং কম তাপ কারণে উচ্চ গতির খাওয়ানো (গতি) অর্জন করতে পারেন



প্রজন্ম।





3. উচ্চ নির্ভুলতার গ্যারান্টি

বল স্ক্রু জোড়া বিশ্বের সর্বোচ্চ স্তরের যন্ত্রপাতি এবং সরঞ্জাম সঙ্গে ধারাবাহিকভাবে উত্পাদিত হয়



বিশেষ করে তাপমাত্রা এবং আর্দ্রতা কারখানায় কঠোরভাবে নিয়ন্ত্রিত হয়



নিখুঁত মানের কারণে বিভিন্ন প্রক্রিয়াগুলিকে পিষার, একত্রিত এবং পরিদর্শন করার জন্য পরিবেশ



সিস্টেম সম্পূর্ণ নির্ভুলতা নিশ্চিত করে।





4. স্লাইডিং স্ক্রু সঙ্গে তুলনা, ড্রাইভিং টর্ক 1/3 হয়



যেহেতু বল স্ক্রু জোড়া এবং বাদামের স্ক্রু শ্যাফ্টের মধ্যে অনেকগুলি রোলিং বল রয়েছে, তাই উচ্চতর



পূর্ববর্তী স্লাইডিং স্ক্রু জোড়া তুলনায়, ড্রাইভিং



টর্ক 1/3 বা তার কম পৌঁছেছে, অর্থাৎ একই গতি ফলাফল অর্জন করার জন্য প্রয়োজনীয় শক্তি 1/3 এর



এটি বিদ্যুৎ সাশ্রয় করতে সাহায্য করে।





5মাইক্রো ফিড হতে পারে

যেহেতু বল স্ক্রু জোড়া বল গতি ব্যবহার করে, শুরু টর্ক খুব ছোট, এবং কোন creeping



স্লাইডিং গতির মতো ঘটনা ঘটে এবং সঠিক মাইক্রো-ফিডিং নিশ্চিত করা যায়।



দ্বিতীয়ত, টাইমিং বেল্ট হল স্টিলের তারের দড়ি বা গ্লাস ফাইবারের সাথে একটি অন্তহীন বেল্ট যা শক্তিশালী স্তর এবং



পলিউরেথেন (পলিউরেথেন টাইমিং বেল্ট) বা নেওপ্রেন রাবার (রাবার টাইমিং বেল্ট) দিয়ে আবৃত।



বেল্টের পরিধি একটি দাঁত আকারে তৈরি করা হয় এবং দাঁতযুক্ত বেল্ট পলি সঙ্গে meshes।



টাইমিং বেল্ট চালিত হয়, ট্রান্সমিশন অনুপাত সঠিক, শ্যাফট উপর শক্তি ছোট, গঠন হয়



কমপ্যাক্ট, তেল প্রতিরোধের, পরিধান প্রতিরোধের ভাল, বিরোধী পক্বতা কর্মক্ষমতা ভাল, সাধারণ



ব্যবহারের তাপমাত্রা -20°C-80°C, v<50m/s, P<300kw, i<10, এছাড়াও নিম্ন গতির ড্রাইভের জন্য ড্রাইভগুলির জন্য যা প্রয়োজন



সিঙ্ক্রোনাইজেশন. টাইমিং বেল্ট ড্রাইভ একটি সমানভাবে spaced দাঁত প্রোফাইল সঙ্গে একটি রিংযুক্ত বেল্ট গঠিত হয়



অভ্যন্তরীণ পেরিফেরাল পৃষ্ঠ এবং একটি সংশ্লিষ্ট anastomosis সঙ্গে একটি চাকার উপর। এটি



বেল্ট ড্রাইভ, চেইন ড্রাইভ এবং গিয়ার ড্রাইভের সুবিধাগুলি।



চাকা এর দাঁত খাঁজ সঙ্গে দাঁত. সিঙ্ক্রোনিক বেল্ট ড্রাইভ একটি সঠিক সংক্রমণ অনুপাত আছে,



কোন স্লিপ, একটি ধ্রুবক গতির অনুপাত, মসৃণ সংক্রমণ, কম্পন শোষণ, কম শব্দ পেতে পারেন,



ট্রান্সমিশন রেসিও পরিসীমা, সাধারণত ১ পর্যন্তঃ10অনুমোদিত লাইন গতি 50M / S পর্যন্ত, থেকে শক্তি সরবরাহ



কয়েক ওয়াট থেকে কয়েকশ কিলোওয়াট পর্যন্ত। উচ্চ সংক্রমণ দক্ষতা, সাধারণত 98% পর্যন্ত, কম্প্যাক্ট কাঠামো,



মাল্টি-অক্সিস ট্রান্সমিশনের জন্য উপযুক্ত, কোন তৈলাক্তকরণ, কোন দূষণ, তাই এটি এমন জায়গায় কাজ করতে পারে যা



এই পণ্যটি টেক্সটাইল, মেশিন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।



সরঞ্জাম, তামাক, যোগাযোগের তার, হালকা শিল্প, রাসায়নিক শিল্প, ধাতুবিদ্যা, যন্ত্রপাতি



যন্ত্রপাতি, খাদ্য, খনি, পেট্রোলিয়াম, অটোমোবাইল এবং অন্যান্য শিল্প বিভিন্ন ধরনের যান্ত্রিক



ট্রান্সমিশন।



সিঙ্ক্রোনিক বেল্টের বৈশিষ্ট্যঃ

(1) সঠিক ট্রান্সমিশন, অপারেশন চলাকালীন কোনও স্লাইডিং এবং ধ্রুবক ট্রান্সমিশন অনুপাত;

(2) সুগম ট্রান্সমিশন, বাফার, কম্পন হ্রাস, কম শব্দ;

(3) উচ্চ ট্রান্সমিশন দক্ষতা, 0 পর্যন্ত98, উল্লেখযোগ্য শক্তি সঞ্চয় প্রভাব;

(4) সহজ রক্ষণাবেক্ষণ, কোন তৈলাক্তকরণ, কম রক্ষণাবেক্ষণ খরচ;

(5) গতির অনুপাতের পরিসীমা বড়, সাধারণত 10 পর্যন্ত, লাইন গতি 50m / s পৌঁছাতে পারে, একটি বড় ক্ষমতা সঙ্গে



ট্রান্সমিশন রেঞ্জ, কয়েক ওয়াট থেকে কয়েকশ কিলোওয়াট পর্যন্ত;

(৬) এটি ১০ মিটার পর্যন্ত দূরত্বের সাথে দীর্ঘ দূরত্বের ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে।

তৃতীয়ত, বিভিন্ন বিষয়

1. স্ক্রুটির প্রয়োগ হল ঘূর্ণন গতিকে বাদামের মাধ্যমে রৈখিক গতিতে রূপান্তর করা।



সিঙ্ক্রোনিক বেল্ট ট্রান্সমিশনের প্রয়োগ হল ঘূর্ণন গতি স্থানান্তর, ঘূর্ণন দিক পরিবর্তন,



এবং গতির অনুপাত পরিবর্তন করুন। ভাল ইস্পাত সঙ্গে বার ড্রাইভ, বড় টর্ক, সঠিক অবস্থান প্রেরণ করতে পারেন,



এবং ঘন ঘন commutation যখন প্রভাব কম্পন উত্পাদন করা সহজ।



বল স্ক্রু এবং বাদাম, রৈখিক গতির নির্ভুলতা উচ্চ, বিশেষ করে ঘন ঘন commutation ছাড়া



ফাঁকা ক্ষতিপূরণ. বল স্ক্রু এবং বাদাম মধ্যে ঘর্ষণ খুব ছোট এবং এটি খুব সহজ



বেল্ট ট্রান্সমিশন, মসৃণ ট্রান্সমিশন, কম্পন নির্মূল, ভারী অধীনে দূরে নিক্ষেপ করা সহজ



লোড করুন।

2. কারণ বল স্ক্রু এবং মহিলা স্ক্রু মধ্যে কোন ফাঁক, যথার্থতা উচ্চ যখন রৈখিক



ঘূর্ণন, বিশেষ করে যখন ঘন ঘন commutation ফাঁক ক্ষতিপূরণ প্রয়োজন হয় না।



বল স্ক্রু এবং বাদামের মধ্যে খুব ছোট এবং এটি ঘোরানো খুব সহজ। বল নীতি



স্ক্রু তারের ঘূর্ণন গতি রৈখিক গতিতে রূপান্তর এবং অক্ষীয় বিপরীত বল টর্ক রূপান্তর করা হয়।



উচ্চ নির্ভুলতা, বিপরীতমুখীতা এবং উচ্চ দক্ষতার মতো বৈশিষ্ট্য রয়েছে, যা রৈখিকের জন্য একটি লাফ



মুভমেন্ট সিরিজ।

3, বেল্ট ড্রাইভ একটি সহজ গঠন, মসৃণ সংক্রমণ, কম খরচে এবং বাফার কম্পন শোষণ আছে



বৈশিষ্ট্য; বল স্ক্রু এবং মোটর নমনীয় অর্জন করতে সংযোগের মাঝখানে সংযুক্ত করা আবশ্যক



সংযোগঃ টাইমিং বেল্টটি সরাসরি একটি সিঙ্ক্রোন চাকা দিয়ে মোটর আউটপুট শ্যাফ্টে সংযুক্ত করা যেতে পারে।







ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
