ডাবল ফ্লায়ার উইন্ডিং মেশিনের সাথে পিএমডিসি আর্মারে কীভাবে উত্পাদন করবেন

কিভাবে ডাবল ফ্লায়ার ওয়াইন্ডিং মেশিন দিয়ে পিএমডিসি আর্মেচার তৈরি করবেন

WIND-ST-TD2B

প্রয়োগ:

স্লটেড টাইপ কমিউটেটর আর্মেচার ওয়াইন্ডিং

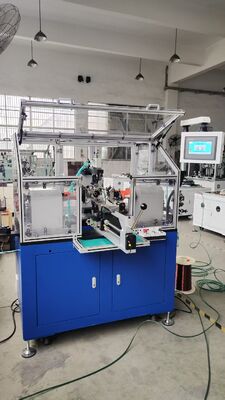

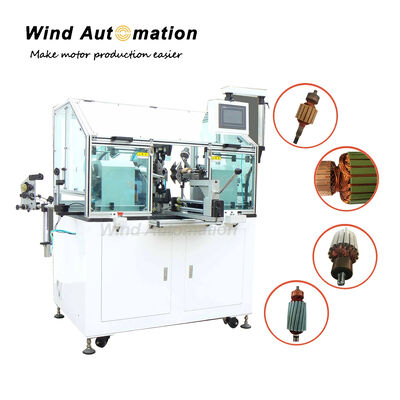

WIND-ST-TD2B ফুল অটোমেটিক রোটর ওয়াইন্ডিং মেশিন একটি ডাবল ফ্লায়ার ওয়াইন্ডিং মেশিন যা বিশেষভাবে

স্লট টাইপ কমিউটেটর রোটর তৈরির জন্য ডিজাইন করা হয়েছে, যা মাঝারি

এবং মোটা ব্যাসের রোটরের উচ্চ-গতির ওয়াইন্ডিংয়ের জন্য উপযুক্ত। মেশিনটি স্বয়ংক্রিয় ক্লিপিং মেকানিজম এবং সহায়ক তার সন্নিবেশ

পদ্ধতি গ্রহণ করে, যা খাঁজযুক্ত রোটরের ওয়াইন্ডিং গতিকে ব্যাপকভাবে উন্নত করে। এই মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়

ডিসি এবং সিরিজ মোটর রোটরের ওয়াইন্ডিংয়ের জন্য। উপযুক্ত ওয়াইন্ডিং ব্যাস ০.২৫মিমি~১.২মিমি। ব্যাপকভাবে ব্যবহৃত হয় পাতলা

তারের লাইন স্লট রোটর এবং বড় ব্যাসের স্লটেড টাইপ কমিউটেটর রোটর, যা স্বয়ংক্রিয়

বিজোড় এবং জোড় সংখ্যক স্লট খাঁজের জন্য উপযুক্ত।

প্রতিযোগিতামূলক সুবিধা:

১. পাতলা তামার তারের আর্মেচারের জন্য,

  মেশিন AWG30(০.২৫মিমি) তামার তারের ব্যাসের আর্মেচার ওয়াইন্ডিংয়ের জন্য ভালো প্রতিক্রিয়া পেয়েছে

২. মোটা তারের আর্মেচারের জন্য, মেশিন WIND-ST-TD2B AWG16 (১.৩৫মিমি) আর্মেচার পরিচালনা করতে পারে

৩. বিশেষভাবে মনোনীত কমিউটেটর স্লটিং মেশিনের সাথে কাজ করার প্রয়োজন নেই

৪. যদি স্লট কমিউটেটরের গুণমান ভালো থাকে তবে ৯৮% উৎপাদন হার নিশ্চিত করা হয়

৫. এখন পর্যন্ত এটি চীনের স্লট টাইপ আর্মেচার ওয়াইন্ডিংয়ের জন্য সেরা মেশিন

৬. এই আর্মেচার উইন্ডারে ব্যবহৃত টেনশনারটি ইলেকট্রনিকভাবে নিয়ন্ত্রিত।উইন্ডারে ব্যবহৃত বেশিরভাগ টেনশনারের মধ্যে একটি হল ম্যাগনেটিক পাউডার টেনশনার, যার প্রয়োগের পরিসীমা ছোট।

অন্যটি হল হিস্টেরেসিস টেনশনার, যার প্রয়োগের পরিসীমা বিস্তৃত।

উইন্ড অটোশন হিস্টেরেসিস টেনশনার ব্যবহার করে।

ছবিতে দেখা যাচ্ছে যে সর্বোচ্চ টর্ক ৫ কেজি এবং সর্বোচ্চ ভোল্টেজ ২৪ ভোল্ট।

প্যারামিটার:

পাওয়ার সাপ্লাই: ২২০V, ৫০HZ

মোটর: ওয়াইন্ডিং মিতসুবিশি ১০০০W সার্ভো মোটর

অ্যারেয়িং মিতসুবিশি ৪০০W সার্ভো মোটর

ইনডেক্সিং মিতসুবিশি ৪০০W সার্ভো মোটর

তারের ব্যাস: ০.৪৫মিমি~১.২৫মিমি

ইউনিট ওডি: ৭০~২৫০মিমি

স্পিন্ডল: ০~১৫০০আরপিএম

টার্নস নং ০-৯৯৯

এয়ার প্রেসার: ০.৫-০.৭এমপিএ

নিউমেটিক: এয়ারট্যাক

ব্যবহারের নির্দেশাবলী:

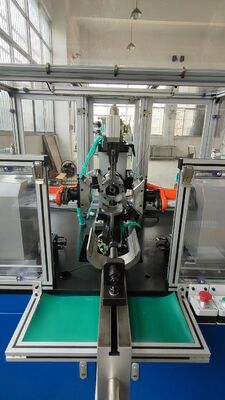

আর্মেচারটি ম্যানুয়ালি রাখুন এবং 'স্টার্ট' বোতাম টিপুন, মেশিনটি স্বয়ংক্রিয়ভাবে এবং বারবার ক্ল্যাম্পিং, হুকিং, ওয়াইন্ডিং, ইনডেক্সিং করবে যতক্ষণ না একটি আর্মেচার সম্পূর্ণভাবে ওয়াইন্ড হয়।

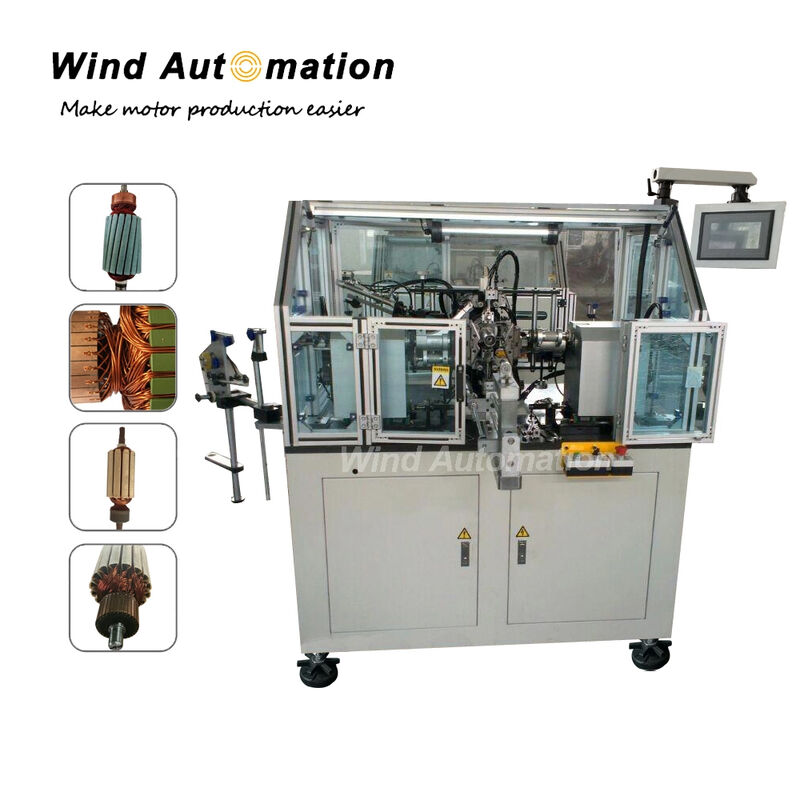

WIND-ST-TD2B ওয়াইন্ডিং মেশিন রাইজার টাইপ কমিউটেটর সহ আর্মেচারের জন্য ওয়াইন্ডিং করার জন্য।

এটিতে ওয়াইন্ডিং করার জন্য ডাবল ফ্লায়ার এবং স্বয়ংক্রিয় তার কাটিং, ক্ল্যাম্পিং স্ট্রাকচার, সহায়ক তার

সন্নিবেশ পদ্ধতি রয়েছে যা ওয়াইন্ডিং গতি উন্নত করে।

আইটেম

নাম

এগুলো কি ফ্লায়ার-টাইপ ওয়াইন্ডিং মেশিন? আমি বুঝতে চাই কিভাবে আপনার ওয়াইন্ডিং মেশিন ডিজাইন

ঐতিহ্যবাহী ওয়াইন্ডিং মেশিনের সমস্যা কাটিয়ে উঠতে পারে যা ২ পোল মোটরের জন্য ডিজাইন করা হয়েছে।

একটি ৪ পোল ল্যামিনেশনে ওয়াইন্ডিং কয়েলের ল্যামিনেশন

খাঁজের তুলনায় একটি ছোট কোণ থাকে। অতএব, ৪ পোল ওয়াইন্ডিং মেশিন ম্যাগনেট তারকে ৪-পোল ল্যামিনেশন

খাঁজে স্লাইড করার জন্য একটি ছোট কোণের তার নির্দেশিকা মাথা ব্যবহার করে। সুতরাং, তারটি খাঁজের

পাশে বসবে, খাঁজের নীচে বসার পরিবর্তে। একটি ২ পোল ল্যামিনেশনের জন্য, নির্দেশিকা মাথাটি প্রশস্ত

এবং তারটি খাঁজের নীচে স্লাইড করার জন্য নির্দেশিত হতে পারে।

আপনি যদি একটি ৪ পোল বা ৮ পোল আর্মেচারে একটি ফ্লায়ার টাইপ ওয়াইন্ডিং মেশিন ব্যবহার করেন, তাহলে তারটিকে প্রথমে খাঁজের নীচে নির্দেশিত করার জন্য আপনার কি কোন পদ্ধতি আছে, তারপর খাঁজের খোলার উপরে উঠে - পরিপাটি এবং সুন্দরভাবে।

উত্তর:

আপনার উদ্বেগ হল ৪ পোল

এর স্লট ফিলিং রেট,

হ্যাঁ,
