ফ্লায়ার টাইপ আর্মিচার উইন্ডিং মেশিন সম্পূর্ণ স্বয়ংক্রিয় 4 মেরু ল্যাপ কয়েল উইন্ডার

পিএমডিসি রোটর রাইজার কমিউটেটর আর্মেচার এডব্লিউজি১৬ থেকে এডব্লিউজি৩০ কপার ওয়্যার উইন্ডিং মেশিন

উইন্ড-এসটি-টিডি২বি

প্রয়োগ:

স্লটেড টাইপ কমিউটেটর আর্মেচার ওয়াইন্ডিং, ফ্র্যাকশনাল হর্সপাওয়ারের জন্য ডাবল ফ্লায়ার

উইন্ডেড ফিল্ড এবং পার্মানেন্ট ম্যাগনেট ডাইরেক্ট কারেন্ট মোটর আর্মেচার

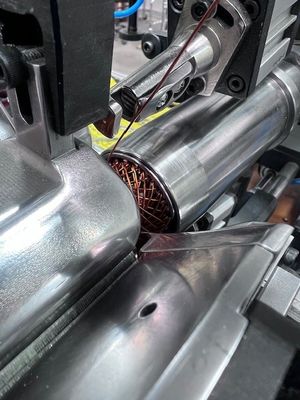

উইন্ড-এসটি-টিডি২বি ফুল অটোমেটিক রোটর ওয়াইন্ডিং মেশিন একটি ডাবল ফ্লাই ওয়াইন্ডিং মেশিন যা বিশেষভাবে

স্লট টাইপ কমিউটেটর রোটর তৈরির জন্য ডিজাইন করা হয়েছে, যা মাঝারি

এবং মোটা ব্যাসের রোটরের উচ্চ-গতির ওয়াইন্ডিংয়ের জন্য উপযুক্ত। মেশিনটি স্বয়ংক্রিয় ক্লিপিং মেকানিজম এবং সহায়ক তার সন্নিবেশ

পদ্ধতি গ্রহণ করে, যা গ্রুভড রোটরের ওয়াইন্ডিং গতিকে ব্যাপকভাবে উন্নত করে। এই মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়

ডিসি এবং সিরিজ মোটর রোটরের ওয়াইন্ডিংয়ের জন্য। উপযুক্ত ওয়াইন্ডিং ব্যাস ০.২৫মিমি~১.২মিমি। ব্যাপকভাবে ব্যবহৃত হয়

পাতলা তারের স্লট রোটর এবং বড় ব্যাসের স্লটেড টাইপ কমিউটেটর রোটর, যা স্বয়ংক্রিয়

বিজোড় এবং জোড় সংখ্যার স্লট গ্রুভসের ওয়াইন্ডিংয়ের জন্য উপযুক্ত।

প্রতিযোগিতামূলক সুবিধা:

১. পাতলা তামার তারের আর্মেচারের জন্য,

  মেশিনটি এডব্লিউজি৩০ (০.২৫মিমি) তামার তারের ব্যাসের আর্মেচার ওয়াইন্ডিংয়ের জন্য ভাল প্রতিক্রিয়া পেয়েছে

২. মোটা তারের আর্মেচারের জন্য, মেশিন উইন্ড-এসটি-টিডি২বি এডব্লিউজি১৬ (১.৩৫মিমি) আর্মেচার পরিচালনা করতে পারে

৩. বিশেষভাবে নির্ধারিত কমিউটেটর স্লটিং মেশিনের সাথে কাজ করার প্রয়োজন নেই

৪. যদি স্লট কমিউটেটরের গুণমান ভাল হয় তবে ৯৮% উৎপাদন হার নিশ্চিত করা হয়

৫. এখন পর্যন্ত এটি চীনে স্লট টাইপ আর্মেচার ওয়াইন্ডিংয়ের জন্য সেরা মেশিন

প্যারামিটার:

পাওয়ার সাপ্লাই: ২২০V, ৫০HZ

মোটর: উইন্ডিং মিতসুবিশি ১০০০W সার্ভো মোটর

অ্যারেয়িং মিতসুবিশি ৪০০W সার্ভো মোটর

ইনডেক্সিং মিতসুবিশি ৪০০W সার্ভো মোটর

তারের ব্যাস: ০.৪৫মিমি~১.২৫মিমি

ইউনিট ওডি: ৭০~২৫০মিমি

স্পিন্ডল: ০~১৫০০আরপিএম

টার্নস নং ০-৯৯৯

এয়ার প্রেসার: ০.৫-০.৭এমপিএ

নিউমেটিক: এয়ারট্যাক

ব্যবহারের নির্দেশাবলী:

আর্মেচারটি ম্যানুয়ালি রাখুন এবং 'স্টার্ট' বোতাম টিপুন, মেশিনটি স্বয়ংক্রিয়ভাবে এবং বারবার ক্ল্যাম্পিং, হুকিং, ওয়াইন্ডিং, ইনডেক্সিং করবে

যতক্ষণ না একটি আর্মেচার সম্পূর্ণরূপে ওয়াইন্ড করা হয়।

উইন্ড-এসটি-টিডি২বি ওয়াইন্ডিং মেশিন রাইজার টাইপ কমিউটেটর সহ আর্মেচারের জন্য ওয়াইন্ডিং করার জন্য।

এটিতে ওয়াইন্ডিং করার জন্য ডাবল ফ্লায়ার এবং স্বয়ংক্রিয় তার কাটিং, ক্ল্যাম্পিং স্ট্রাকচার, সহায়ক তার

সন্নিবেশ পদ্ধতি রয়েছে যা ওয়াইন্ডিং গতি বাড়াতে পারে।

প্রশ্নোত্তর:

প্রশ্ন:

এগুলি কি ফ্লায়ার-টাইপ ওয়াইন্ডিং মেশিন? আমি বুঝতে চাই কিভাবে আপনার ওয়াইন্ডিং মেশিন ডিজাইন

২ পোল মোটরের জন্য ডিজাইন করা ঐতিহ্যবাহী ওয়াইন্ডিং মেশিনের সমস্যা কাটিয়ে উঠতে পারে।

একটি ৪ পোল ল্যামিনেশনে ওয়াইন্ডিং কয়েলের ল্যামিনেশন

স্লটের চেয়ে ছোট কোণ থাকে। অতএব, ৪ পোল ওয়াইন্ডিং মেশিন ম্যাগনেট তারকে গাইড করার জন্য একটি ছোট কোণের তার গাইড হেড ব্যবহার করে

একটি ৪-পোল ল্যামিনেশন স্লটে প্রবেশ করানোর জন্য। সুতরাং, তারটি স্লটের পাশে বসবে স্লটের নীচে বসার পরিবর্তে।

একটি ২ পোল ল্যামিনেশনের জন্য, গাইড হেডটি প্রশস্ত এবং তারটি স্লটের নীচে প্রবেশ করানোর জন্য গাইড করা যেতে পারে।

আপনি যদি একটি ৪ পোল বা ৮ পোল আর্মেচারে একটি ফ্লায়ার টাইপ ওয়াইন্ডিং মেশিন ব্যবহার করেন, তবে তারটিকে প্রথমে স্লটের নীচে গাইড করার জন্য আপনার কি কোনও পদ্ধতি আছে,

তারপর স্লটের খোলার দিকে উপরে উঠুন - পরিপাটি এবং সুন্দর।

উত্তর:

আপনার উদ্বেগ হল ৪ পোল স্লট ফিলিং রেট,
