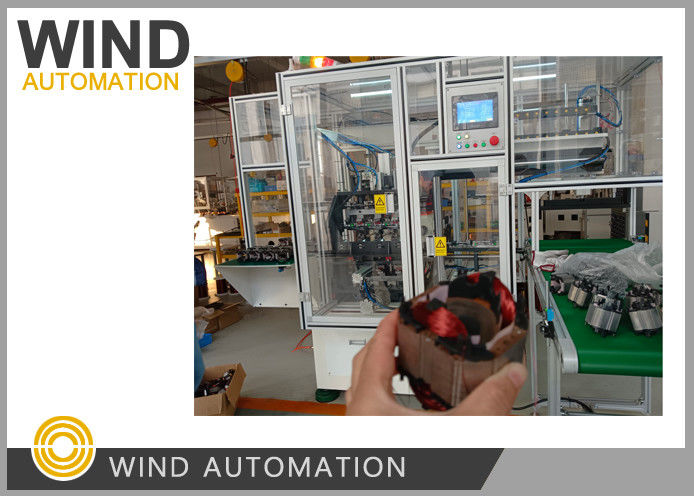

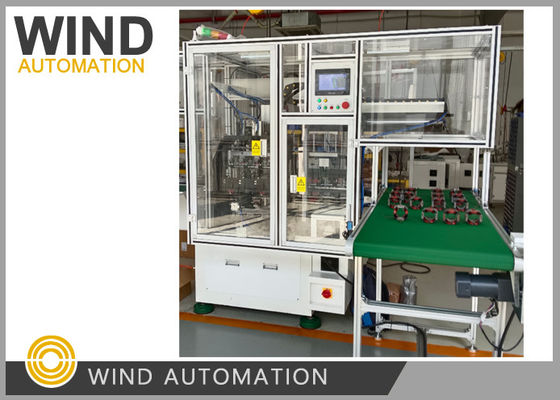

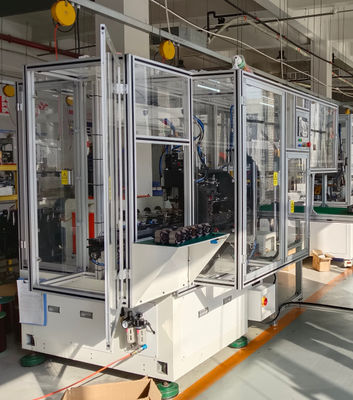

2 পল স্ট্যাটর ফিল্ড কয়েল ওয়াইলিং মেশিন Nedele Winder Estatores

২ পল স্ট্যাটার ফিল্ড কয়েল উইন্ডিং মেশিন Nedele Winder Estatores WIND-ASW-4

অপারেশন প্রক্রিয়াঃ

অপারেটর বাম দিকে 4 স্ট্যাটর লোড, স্টার্ট বোতাম টিপুন, মেশিন স্বয়ংক্রিয়ভাবে বায়ু শুরু,

এদিকে, মেশিনটি ঘূর্ণন চলাকালীন, অপারেটর ডানদিকে অন্য 4 টি স্ট্যাটর লোড করে,

মেশিন পূর্ববর্তী 4 stators মোড়ানো শেষ এবং পরবর্তী 4 stators মোড়ানো,

বাম/ডান পাশ পাল্টানো লোডিং/আনলোডিং

মেশিনের চারপাশের মাত্রাঃ 1.5M (বাম থেকে ডানদিকে) * 2.4M (সামনে থেকে পিছনে) * 1.8M

মূল তথ্য:

পিএলসি: জাপান মিটসুবিশি

প্রধান মোটরঃ স্থানীয় ব্র্যান্ডের 3 ফেজ এসি মোটর
টাচ স্ক্রিনঃ ওয়েনভিউ

সিলিন্ডার: এয়ারট্যাক

ভ্যালভঃএসএমসি

টেনশনার: যান্ত্রিক টেনশনার

টেকনিক্যাল প্যারামিটারঃ
তারের ব্যাসার্ধের পরিসীমাঃ 0.2 ~ 1.0 মিমি
স্ট্যাটরের অভ্যন্তরীণ ব্যাসার্ধঃ ৩০ মিমি
সর্বাধিক স্ট্যাটর আমাদের পাশ ব্যাসার্ধঃ 120mm
বায়ু সরবরাহ চাপঃ 4 ~ 6 কেজি / সেমি 2
মেশিনের মোট শক্তিঃ 4.0 KW
ভোল্টেজঃ তিন ফেজ এসি 380V 50/60 Hz
ওজনঃ ১১০০ কেজি

স্ট্যাটার জন্য বিভিন্ন স্ট্যাক উচ্চতা আছে, অধিকাংশ coils 274turns হয়,AWG25,

চার স্টেশন সম্পূর্ণ স্বয়ংক্রিয় stator ঘূর্ণায়মান মেশিন WIND-ASW-4

প্রতি ঘণ্টায় ২০০ পিসি উৎপাদন করতে পারে,

ট্রেইল রান করার জন্য প্রয়োজনীয় উপাদান

1 বিভিন্ন উচ্চতার স্ট্যাটর 20pcs প্রতিটি

2 তারের 2 বালতি প্রতিটি

3 মোল্ড কাগজ 300pcs প্রতিটি

রেফারেন্সের জন্য 4 টি ঘা স্ট্যাটর 1 পিসি

সব ধরনের পাঠাতে হবে না,

এবং সর্বোচ্চ স্লট ভরাট হার সঙ্গে সাধারণ stators নির্বাচন করতে পারেন,

পরীক্ষার জন্য বিভিন্ন স্ট্যাক উচ্চতা এবং বিভিন্ন তারের আকার সঙ্গে

2 স্টেশন স্ট্যাটার উইন্ডার WIND-ASW-2

3 স্টেশন স্ট্যাটার উইন্ডার WIND-ASW-3

4 স্টেশন স্ট্যাটার উইন্ডার WIND-ASW-4

আপনার stator দৈনিক আউটপুট অনুযায়ী, গ্রাহকের উদ্ভিদ চলমান stator মোড়ানো মেশিন

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

প্রয়োগঃ

দুই পোল ইনসোল্ট স্ট্যাটার মিশুক, গ্রিলার, বৈদ্যুতিক টুল, ভ্যাকুয়াম ক্লিনার আচ্ছাদিত coil winding।

প্রতিযোগিতামূলক সুবিধা:

1. সম্পূর্ণ স্বয়ংক্রিয় স্ট্যাটর ঘূর্ণন মেশিন, স্বয়ংক্রিয়ভাবে টুলিং লোড, তারের clamping

2. স্বয়ংক্রিয়ভাবে উচ্চ স্লট ভরাট হার জন্য ঘূর্ণায়মান দুই মেরু stators

3. সহজ অপারেশন, অপারেটর শুধুমাত্র ফিক্সচার উপর stator লোড এবং ক্ষত stator আনলোড করতে হবে

3. উচ্চ ভলিউম আউটপুট মোটর নির্মাতাদের জন্য খুব জনপ্রিয়

প্যারামিটারঃ

স্ট্যাক উচ্চতা 10-70mm

স্ট্যাটার আইডি 20-60 মিমি

স্ট্যাটার ওডি 50-130 মিমি

স্ট্যাটার মেরু নং ২

তারের ব্যাসার্ধ ০.১৫-১.৩ মিমি

তৈলাক্তকরণ মোডঃ অবিচ্ছিন্ন তৈলাক্তকরণ তৈলাক্তকরণ মেশিন

AC380V, 50/60Hz, 4.5KW, বায়ু চাপ 57kg/cm2

প্রায় ১২০০ কেজি, ১৫০০ এক্স ২১০০ এক্স ১৬৫০ মিমি

এনসিএম নং / এইচএস কোডঃ8479811000

স্টেটর আরও বিস্তৃত ভিডিও দেখতে নীচের ছবিতে ক্লিক করুন
