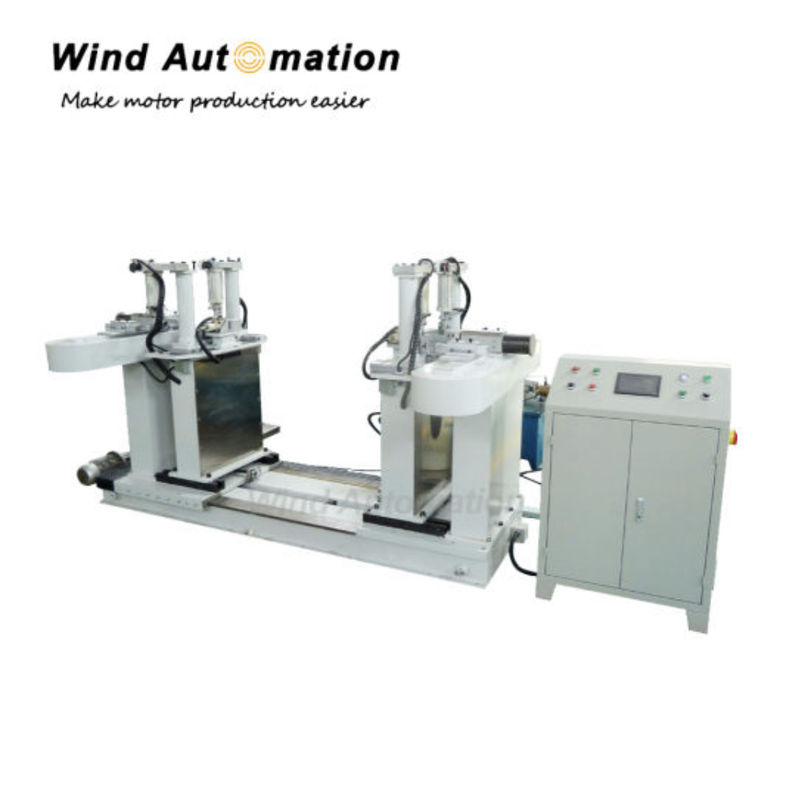

WIND-FMরোটর তারের জন্য স্বয়ংক্রিয় গঠনের মেশিনবার

• সরবরাহের ক্ষেত্র

• সরঞ্জাম ব্যবহারের শর্তাবলীঃ

2.1 পরিবেষ্টিত তাপমাত্রাঃ -৫°সি ০৪০°সি

2.2 আপেক্ষিক আর্দ্রতাঃ ≤ 85%

2.3 পাওয়ার সাপ্লাই 3×380V±10% 50HZ 20kw

2.4 চাপযুক্ত বায়ু ০.৫ এমপিএ ০.৭ এমপিএ

2.5 যন্ত্রপাতির মাত্রা (L×W×H) /mm:5000×2800×1900 ((FYI)

3.সরঞ্জামগুলির প্রধান গঠন এবং প্রযুক্তিগত প্রয়োজনীয়তাঃ

3.১ এটি টিবিআর GB5584.2/TMR GB5585 এর নমনের জন্য উপযুক্ত।1

3.২ তামার বারগুলির স্পেসিফিকেশন এবং পরামিতিগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে (ব্যবহারকারীর দ্বারা সরবরাহ করা হয়েছে)

3.3 A32,A33

একক শিকড়ের সর্বাধিক ক্রস-সেকশন আকারঃ 18mm×40mm

যখন দুটি শিকড় একই সময়ে বাঁকা হয় তখন সর্বাধিক ক্রস-সেকশন আকারঃ 2 × 7mm × 40mm

3.4 শেষটি বিচ্ছিন্ন অংশ দ্বারা আচ্ছাদিত নয়:25mm-50mm

3.5স্টাটার এবং রোটারের কয়েলগুলো নিম্নরূপ বিচ্ছিন্ন করার পর সরঞ্জামটি বাঁকানো আকৃতি সম্পূর্ণ করতে সক্ষম হবে।

(১) শেষগুলি বাঁকা। দুটি শেষ বিভিন্ন দিক হতে পারে;

(২) শেষগুলি বাঁকা। উভয় শেষ একই দিক হতে পারে;

(৩) এক প্রান্ত বাঁকা। এটি ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিরুদ্ধে হতে পারে

4সরঞ্জামের বৈশিষ্ট্য বর্ণনা

3.১ এটি মোটর রটারের তামার বারকে বিচ্ছিন্ন করার পর স্বয়ংক্রিয়ভাবে বাঁকানোর জন্য ব্যবহৃত হয়।

3.২ মোল্ডিং চলাকালীন কয়েলটির বিচ্ছিন্নতা সুরক্ষা নিশ্চিত করা উচিত এবং তেল দূষণ এবং যান্ত্রিক ক্ষতি হওয়া উচিত নয়।

3.3ব্যবহৃত অংশ, উপাদান এবং আনুষাঙ্গিকগুলি প্রাসঙ্গিক জাতীয় উত্পাদন মান এবং পরিবেশ সুরক্ষা প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ এবং শিল্পে সুপরিচিত ব্র্যান্ডগুলির অন্তর্গত.

3.4 বাঁকানোর সময়, তামার বারটির রিবাউন্ড (HB≤48) বিবেচনা করে, কয়েল গঠনের জ্যামিতি সঠিক, শেষ আকারটি সামঞ্জস্যপূর্ণ এবং আরোহণ এবং বাঁকানোর মতো মানের সমস্যা নেই।

3.5 সরঞ্জামগুলোকে নিশ্চিত করতে হবে যে তাদের কাঠামো যুক্তিসঙ্গত, উৎপাদন প্রযুক্তি উন্নত।এবং সমস্ত ট্রান্সমিশন এবং ঘূর্ণন প্রক্রিয়া তাদের বিভিন্ন কর্মের সঠিকতা নিশ্চিত করতে হবেএকই অবস্থার অধীনে, একই স্পেসিফিকেশন এবং একই কাঁচামালের ব্যাচের আকার বাঁকানোর পরে একই।

3.6 প্রধান ইঞ্জিন সুচারুভাবে চালিত হবে এবং শব্দ 75 ডেসিবেল কম হওয়া উচিত।

3.7যন্ত্রপাতিতে হাইড্রোলিক তেলের কোনো স্পষ্ট ফুটো নেই।

5. সরঞ্জামের প্রধান কাঠামো

এই সরঞ্জাম প্রধানত নিম্নলিখিত তিনটি অংশের সমন্বয়ে গঠিতঃ ফ্রেম অংশ, নিয়ন্ত্রণ ব্যবস্থা, এবং বাঁকা আর্ক গঠন ছাঁচ।

এই সমস্ত উপাদান একটি একক প্ল্যাটফর্মে ইনস্টল করা হয়, এবং পুরো সরঞ্জামটি একটি পিএলসি এবং একটি কম্পিউটারের মাধ্যমে স্বয়ংক্রিয়ভাবে পরিচালিত এবং নিয়ন্ত্রিত হয়।

5.১ র্যাক সেকশন

পর্যাপ্ত শক্তি নিশ্চিত করার জন্য ফ্রেম সেকশনটি ঝালাই প্রোফাইল দিয়ে গঠিত।

5.1.১ যান্ত্রিকভাবে চালিত অংশ।

5.1.২ সোজা লাইন ক্ল্যাম্পিং সেকশন

5.1.3 ক্ল্যাম্পিংয়ের বাইরে সোজা লাইন।

5.1.4 বাঁকানো অংশের ক্ল্যাম্পিং এলাকা।

5.২ নিয়ন্ত্রণ ব্যবস্থা

5.2.1 সরঞ্জামটি পিএলসি নিয়ন্ত্রণ গ্রহণ করে এবং প্যারামিটার সেটিংটি মাল্টি-ফাংশন টাচ প্যানেলের ডায়লগ প্রক্রিয়া দ্বারা সম্পন্ন হয় (চীনা অপারেশন) । সমস্ত প্যারামিটার প্রবেশ করা যায়, সামঞ্জস্য করা যায়,সংরক্ষিত, এবং টাচ স্ক্রিনের মাধ্যমে প্রত্যাহার করা হয়.

5.2.2 প্রোগ্রামগুলি টাচ স্ক্রিন থেকে প্রবেশ করা হয়। স্ক্রিনে সংক্ষিপ্ত, সহজেই বোঝা যায় এমন প্রতীক এবং চীনা মেনু রয়েছে যা অপারেটরকে কীভাবে ডেটা প্রবেশ করতে হবে তা নির্দেশ করে।

5.2.3 তামার বারটির রিবাউন্ড সমস্যা সমাধানের জন্য, প্রোগ্রামটি রিবাউন্ড প্রভাবের ক্ষতিপূরণ দেওয়ার জন্য একটি সংশোধন কমান্ড সেট করা উচিত।

5.2.4 কম্পিউটারটি ত্রুটি বার্তা প্রদর্শন করতে সক্ষম যাতে কারণ বিশ্লেষণ এবং সংশোধন করা যায়।

5.2.5 প্রোগ্রামটি পাসওয়ার্ড সুরক্ষিত, তাই বিভিন্ন অনুমতি সহ মানুষ বিভিন্ন ইন্টারফেস খুলতে পারে।

5.3 বাঁকা আর্ক গঠনের ছাঁচ

এই সরঞ্জামের ছাঁচটি বিশেষ তাপ চিকিত্সার সাথে উচ্চ পরিধান-প্রতিরোধী ডাই ইস্পাত থেকে তৈরি করা দরকার এবং তামার বারটির বাঁকা অংশটি সঠিকভাবে আর্ক গঠিত হয়,এবং বাঁধার পর তামার বারের কার্ভেশনকে আর রেডিয়ান আকারে ম্যানুয়ালি সংশোধন করার প্রয়োজন নেই, এবং সরাসরি রোটারে এম্বেড করা যেতে পারে।

বিভিন্ন আকৃতির তামা বার বিভিন্ন ছাঁচ প্রয়োজন, যদি তামা বার এর আর্ক আকৃতি একই হয়, তাহলে বিভিন্ন আকারের তামা বার একটি জোড়া ছাঁচ ভাগ করতে পারেন।

শেষ কার্ভ গঠন ছাঁচ যুক্তিসঙ্গত, কার্যকর, নির্ভুল এবং সামঞ্জস্য করা সহজ।

5.4 নিরাপত্তা ব্যবস্থা

মেশিনের ঘূর্ণন অংশ একটি কভার এবং একটি জরুরী স্টপ বোতাম দিয়ে সজ্জিত করা হয়।

5.5 সরঞ্জামটি নিজস্ব হাইড্রোলিক ওয়ার্কস্টেশন সহ আসে

6. প্রক্রিয়া বর্ণনা

কয়েল গঠনের প্রক্রিয়াঃ তারের রডটি রাখুন→ স্বয়ংক্রিয়ভাবে ফর্ম→ তারের রডটি শিথিল করুন→ পণ্যটি সরান → মেশিনটি পুনরায় সেট করুন।

৭.সেবা ও নির্দেশাবলী

7.1 পরীক্ষার যন্ত্রপাতি প্রতিবার চালু হওয়ার পর স্ব-ক্যালিব্রেট হয়

7.২ পুরো মেশিনের গ্যারান্টি বিতরণের তারিখ থেকে দুই বছরের জন্য (ক্ষতিকারক এবং খরচযোগ্য অংশ ব্যতীত) এবং বিনামূল্যে মেরামত,দুই বছরের মধ্যে রক্ষণাবেক্ষণ এবং প্রতিস্থাপন পরামর্শ পরিষেবা প্রদান করা হয়,
