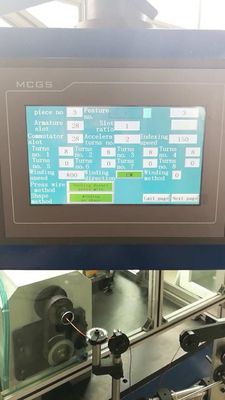

উইন্ডারের সাথে 4Plole আর্মার কিভাবে তৈরি করবেন

ইলেকট্রনিক টেনশনার সহ সম্পূর্ণ স্বয়ংক্রিয় আর্মারেজ উইন্ডিং মেশিন রটার কয়েল উইন্ডার

WIND-ST-TD2B

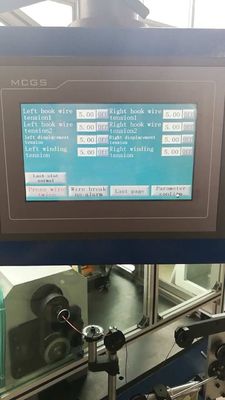

টেসনিওনারব্যবহার করা হয় এই সজ্জা Winder ইলেকট্রনিকভাবে নিয়ন্ত্রিত হয়।

সর্বাধিক টেনসার উইন্ডারে ব্যবহৃত হয়, একটি হল চৌম্বকীয় গুঁড়া টেনসার, যার অ্যাপ্লিকেশন পরিসীমা ছোট।

এর মধ্যে একটি হ'ল হাইস্টেরেসিস টেনসার, যার বিস্তৃত প্রয়োগ রয়েছে।

উইন্ড অটোশন হিস্টেরেসিস টেনশনার ব্যবহার করে।

ছবিতে দেখা যাচ্ছে যে সর্বোচ্চ টর্ক ৫ কেজি এবং সর্বোচ্চ ভোল্টেজ ২৪ ভোল্ট।

প্রয়োগঃ

স্লটযুক্ত প্রকারের কমিউটেটর আর্মচার রাইন্ডিং

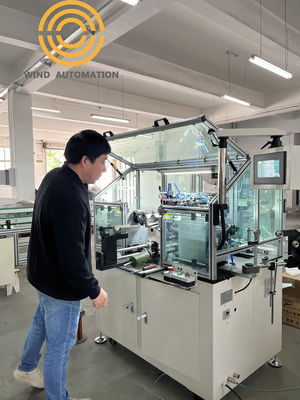

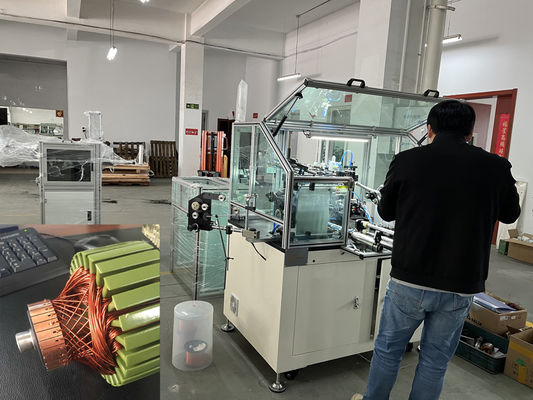

WIND-ST-TD2B সম্পূর্ণ স্বয়ংক্রিয় ঘূর্ণন ঘূর্ণন মেশিন একটি ডবল ফ্লাই ঘূর্ণন মেশিন বিশেষভাবে

স্লট টাইপ কমিউটেটর রটার উৎপাদনের জন্য ডিজাইন করা, যা মাঝারি উচ্চ গতির মোড়ক জন্য উপযুক্ত

এবং রুক্ষ ব্যাসার্ধের রটার. মেশিন স্বয়ংক্রিয় কাটা প্রক্রিয়া এবং সহায়ক তারের সন্নিবেশ গ্রহণ

এই মেশিনটি ব্যাপকভাবে ব্যবহার করা হয়

DC এবং সিরিজ মোটর ঘূর্ণনশীল এর উত্তোলন। উপযুক্ত উত্তোলন ব্যাসার্ধ 0.25mm ~ 1.2mm। ব্যাপকভাবে পাতলা মধ্যে ব্যবহার

তারের লাইন স্লট রটার এবং বড় ব্যাসাকার স্লটযুক্ত প্রকারের কমিউটেটর রটার, যা স্বয়ংক্রিয়

অদ্ভুত এবং এমনকি সংখ্যাযুক্ত স্লট রোলস রোলিং।

প্রতিযোগিতামূলক সুবিধা:

1পাতলা তামার তারের সঙ্গে armature জন্য,

মেশিন AWG30 ((0.25mm) তামা তারের ব্যাসার্ধ armature মোড়ানো ভাল প্রতিক্রিয়া ছিল

2. ঘন তারের সঙ্গে armature জন্য, মেশিন WIND-ST-TD2B AWG16 (1.35mm) armature পরিচালনা করতে পারেন

3.বিশেষ মনোনীত commutator slotting মেশিন সঙ্গে কাজ করার কোন প্রয়োজন নেই

4. স্লট কমিউটেটরের গুণমান ভাল হলে 98% এর বেশি ফলন হার নিশ্চিত

5. এখন পর্যন্ত এটি স্লট টাইপ armature মোড়ানোর জন্য চীন সেরা মেশিন

প্যারামিটারঃ

পাওয়ার সাপ্লাইঃ 220V, 50HZ

মোটরঃ ওয়াইন্ডিং Mitsubshi 1000W সার্ভো মোটর

Mitsubshi 400W সার্ভো মোটর সাজানো

মিটসুবশি 400W সার্ভো মোটর সূচক

তারের ব্যাসার্ধঃ0.45 মিমি ~ 1.25 মিমি

ইউনিট ওডিঃ 70 ~ 250 মিমি

স্পিন্ডলঃ 0 ~ 1500rpm

বাঁক নং ০-৯৯৯

বায়ু চাপঃ 0.5-0.7Mpa

বায়ুসংক্রান্ত: এয়ারট্যাক

ব্যবহারের নির্দেশনাঃ

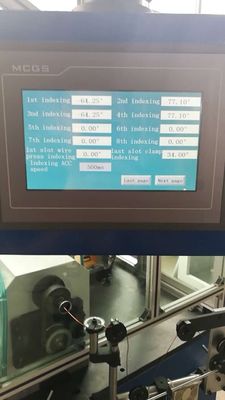

ম্যানুয়ালি সজ্জা লাগান এবং 'স্টার্ট' বোতাম টিপুন, মেশিন clamping, হুকিং,উইন্ডিং,indexing করবে

স্বয়ংক্রিয়ভাবে এবং বারবার যতক্ষণ না একটি আর্মার সম্পূর্ণরূপে ঘূর্ণিত হয়।

WIND-ST-TD2B উইন্ডিং মেশিনটি রিজার টাইপ কমিউটেটরের সাথে আর্ম্যাচারের উইন্ডিং করতে হবে।

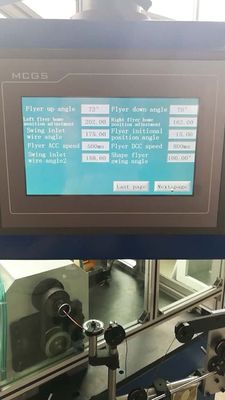

এটা তোলে ডবল ফ্লায়ার মোড়ানো করতে এবং স্বয়ংক্রিয় তারের কাটা, clamping কাঠামো, সাহায্য তারের সঙ্গে

ঢোকানোর উপায় রাইন্ডিং গতি আপগ্রেড করার জন্য।

প্রশ্ন ও উত্তর:

জিজ্ঞেস করো:

তারা ফ্লায়ার টাইপ ঘূর্ণন মেশিন? আমি বুঝতে চাই কিভাবে আপনার ঘূর্ণন মেশিন নকশা

ঐতিহ্যবাহী মোড়ক যন্ত্রের সমস্যা অতিক্রম করতে হবে যা ২টি মেরু মোটরের জন্য ডিজাইন করা হয়েছে।

একটি 4 মেরু স্তরায়ণ মধ্যে উত্তোলন কয়েল একটি স্তরায়ণ জুড়ে 2 মেরু স্তরায়ণ তুলনায় একটি ছোট কোণ আছে

স্লট. অতএব, 4 মেরু মোড়ানো মেশিন একটি ছোট কোণ তারের গাইডিং মাথা ব্যবহার করুন

তাই, তারের স্লট উপর বসার পরিবর্তে স্লট পাশ বসতে হবে

স্লট নীচে. একটি 2 মেরু স্তরিত জন্য, গাইডিং মাথা বৃহত্তর এবং তারের স্লাইড করতে নির্দেশিত করা যেতে পারে

গর্তের নীচে।

যদি আপনি একটি 4 মেরু বা 8 মেরু armature উপর একটি ফ্লায়ার টাইপ ঘূর্ণন মেশিন ব্যবহার, আপনি গাইড করার কোন পদ্ধতি আছে

প্রথমে সিলিংয়ের নিচে দিয়ে, তারপর সিলিংয়ের ওপেনিং পর্যন্ত যেতে হবে - পরিপাটি এবং পরিপাটি।

উত্তর:

ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
