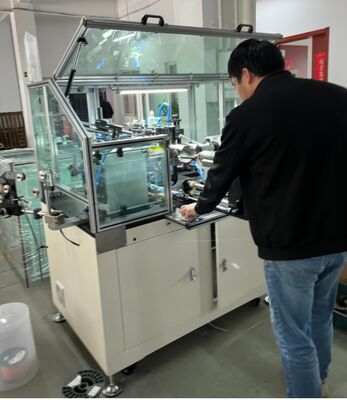

ইলেকট্রনিক টেনশনার সহ সম্পূর্ণ স্বয়ংক্রিয় আর্মারেজ উইন্ডিং মেশিন রটার কয়েল উইন্ডার

সম্পূর্ণ স্বয়ংক্রিয় আর্মেচার উইন্ডিং মেশিন রোটর কয়েল উইন্ডার ইলেকট্রনিক টেনশনার সহ

WIND-ST-TD2B

এই আর্মেচার উইন্ডারে ব্যবহৃত টেনশনারটি ইলেকট্রনিকভাবে নিয়ন্ত্রিত।উইন্ডারে ব্যবহৃত বেশিরভাগ টেনশনারের মধ্যে একটি হল ম্যাগনেটিক পাউডার টেনশনার, যার প্রয়োগের পরিসীমা ছোট।

অন্যটি হল হিস্টেরেসিস টেনশনার, যার প্রয়োগের পরিসীমা বিস্তৃত।

উইন্ড অটোশন হিস্টেরেসিস টেনশনার ব্যবহার করে।

ছবিতে দেখা যাচ্ছে সর্বোচ্চ টর্ক ৫ কেজি এবং সর্বোচ্চ ভোল্টেজ ২৪ ভোল্ট।

প্রয়োগ:

স্লটেড টাইপ কমিউটেটর আর্মেচার উইন্ডিং

WIND-ST-TD2B সম্পূর্ণ স্বয়ংক্রিয় রোটর উইন্ডিং মেশিন একটি ডাবল ফ্লাই উইন্ডিং মেশিন যা বিশেষভাবে

স্লট টাইপ কমিউটেটর রোটর তৈরির জন্য ডিজাইন করা হয়েছে, যা মাঝারি

এবং মোটা ব্যাসের রোটরের উচ্চ-গতির উইন্ডিংয়ের জন্য উপযুক্ত। মেশিনটি স্বয়ংক্রিয় ক্লিপিং মেকানিজম এবং সহায়ক তার সন্নিবেশ

পদ্ধতি গ্রহণ করে, যা খাঁজযুক্ত রোটরের উইন্ডিং গতিকে ব্যাপকভাবে উন্নত করে। এই মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়

ডিসি এবং সিরিজ মোটর রোটরের উইন্ডিংয়ের জন্য। উপযুক্ত উইন্ডিং ব্যাস ০.২৫মিমি~১.২মিমি। পাতলা

তারের লাইন স্লট রোটর এবং বড় ব্যাসের স্লটেড টাইপ কমিউটেটর রোটরের জন্য ব্যাপকভাবে ব্যবহৃত হয়, যা স্বয়ংক্রিয়

বিজোড় এবং জোড় সংখ্যার স্লট খাঁজের উইন্ডিংয়ের জন্য উপযুক্ত।

প্রতিযোগিতামূলক সুবিধা:

১. পাতলা তামার তারের আর্মেচারের জন্য,

মেশিনটি AWG30 (০.২৫মিমি) তামার তারের ব্যাসের আর্মেচার উইন্ডিংয়ের জন্য ভাল প্রতিক্রিয়া দিয়েছে।

২. মোটা তারের আর্মেচারের জন্য, মেশিন WIND-ST-TD2B AWG16 (১.৩৫মিমি) আর্মেচার পরিচালনা করতে পারে।

৩. বিশেষ মনোনীত কমিউটেটর স্লটিং মেশিনের সাথে কাজ করার প্রয়োজন নেই।

৪. স্লট কমিউটেটরের গুণমান ভাল হলে ৯৮% উৎপাদন হার নিশ্চিত করা হয়।৫. এখন পর্যন্ত এটি স্লট টাইপ আর্মেচার উইন্ডিংয়ের জন্য চীনে সেরা মেশিন।

প্যারামিটার:

পাওয়ার সাপ্লাই: ২২০V, ৫০HZ

মোটর: উইন্ডিং মিতসুবিশি ১০০০W সার্ভো মোটর

অ্যারেয়িং মিতসুবিশি ৪০০W সার্ভো মোটর

ইনডেক্সিং মিতসুবিশি ৪০০W সার্ভো মোটর

তারের ব্যাস: ০.৪৫মিমি~১.২৫মিমি

ইউনিট ওডি: ৭০~২৫০মিমি

স্পিন্ডল: ০~১৫০০আরপিএম

টার্নস নং ০-৯৯৯

এয়ার প্রেসার: ০.৫-০.৭এমপিএ

নিউমেটিক: এয়ারট্যাক

ব্যবহারের নির্দেশাবলী:

আর্মেচারটি ম্যানুয়ালি রাখুন এবং 'স্টার্ট' বোতাম টিপুন, মেশিনটি স্বয়ংক্রিয়ভাবে এবং বারবার ক্ল্যাম্পিং, হুকিং, উইন্ডিং, ইনডেক্সিং করবে যতক্ষণ না একটি আর্মেচার সম্পূর্ণরূপে উইন্ড করা হয়।

WIND-ST-TD2B উইন্ডিং মেশিন রাইজার টাইপ কমিউটেটর সহ আর্মেচারের জন্য উইন্ডিং করার জন্য।

এটিতে উইন্ডিং করার জন্য ডাবল ফ্লাইয়ার রয়েছে এবং স্বয়ংক্রিয় তার কাটিং, ক্ল্যাম্পিং স্ট্রাকচার, সহায়ক তার

সন্নিবেশ পদ্ধতি উইন্ডিং গতি আপগ্রেড করার জন্য।

আইটেম

নাম

টাইপ

ঐতিহ্যবাহী উইন্ডিং মেশিনের সমস্যা কাটিয়ে উঠতে পারে যা ২ পোল মোটরের জন্য ডিজাইন করা হয়েছে।

একটি ৪ পোল ল্যামিনেশনে উইন্ডিং কয়েলের ল্যামিনেশন

খাঁজের চেয়ে একটি ছোট কোণ থাকে। অতএব, ৪ পোল উইন্ডিং মেশিন ম্যাগনেট তারকে গাইড করার জন্য একটি ছোট কোণের তার গাইড হেড ব্যবহার করে

একটি ৪-পোল ল্যামিনেশন খাঁজে স্লাইড করার জন্য। সুতরাং, তারটি খাঁজের পাশে বসবে খাঁজের নীচে বসার পরিবর্তে।

একটি ২ পোল ল্যামিনেশনের জন্য, গাইড হেড প্রশস্ত এবং তারটি খাঁজের নীচে স্লাইড করার জন্য গাইড করা যেতে পারে।

আপনি যদি একটি ৪ পোল বা ৮ পোল আর্মেচারে একটি ফ্লাইয়ার টাইপ উইন্ডিং মেশিন ব্যবহার করেন, তাহলে তারটিকে প্রথমে খাঁজের নীচে গাইড করার জন্য আপনার কি কোনও পদ্ধতি আছে, তারপর খাঁজের খোলার দিকে উঠতে - পরিপাটি এবং সুন্দর।

উত্তর:

আপনার উদ্বেগ হল ৪ পোল

এর স্লট ফিলিং রেট।

হ্যাঁ,

তারটি খাঁজের পাশে বসবে খাঁজের নীচে বসার পরিবর্তে

এটি একটি সমস্যা ছিল
