স্ট্যাটার এবং অ্যাঙ্কর উইন্ডিংয়ের বিভাগগুলি

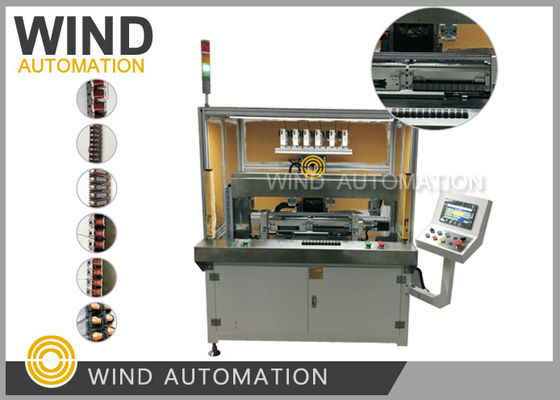

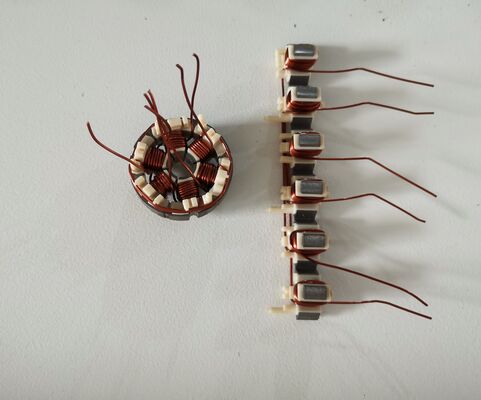

স্ট্যাটর এবং অ্যাঙ্কর উইন্ডিং-এর বিভাগগুলি, BLDC PMSM এবং EV মোটরগুলির জন্য লিনিয়ার উইন্ডিং লাইন সোজা ল্যামিনেশন WIND-ZR158-2







উইন্ডিং মেশিনের অ্যাপ্লিকেশন:



BLDC স্ট্যাটর সোজা ল্যামিনেশন উইন্ডিং মেশিন এমন মোটর প্রস্তুতকারকদের জন্য একটি প্রবণতা যারা



উচ্চ স্লট ফিলিং হার, ছোট স্লট সাইজ, উচ্চ পারফরম্যান্স সম্পন্ন বৈদ্যুতিক মোটর তৈরি করতে চান







উইন্ডিং মেশিনের প্রযুক্তিগত ডেটা:



তারের ব্যাস: 0.1 মিমি থেকে 0.8 মিমি (AWG38 থেকে AWG20)



স্ট্যাটরের মোট দৈর্ঘ্য: সর্বোচ্চ 400 মিমি



স্ট্যাটরের স্ট্যাকের উচ্চতা: সর্বোচ্চ 100 মিমি



স্লটের সংখ্যা: সীমিত নয়



প্যাঁচের সংখ্যা: সীমিত নয়



উইন্ডিং গতি: 600RPM (তারের ব্যাসের আকার, স্ট্যাকের উচ্চতা অনুযায়ী)



এয়ারসোর্স: 0.4~0.7MPa



মেশিনের ক্ষমতা: 8KW



3ফেজ AC 380V 50~60Hz



ওজন: প্রায় 900 কেজি



মাত্রা: 1100(W)*800(D)*2000(H)মিমি







উইন্ডিং মেশিন WIND-ZR158 প্রতিযোগিতামূলক সুবিধা:



1. জাপানের ডিজাইন, চীনে তৈরি



2. দুটি ওয়ার্কিং স্টেশন 1.5 মিনিটে 24SWG, 68 প্যাঁচ, 9 পোল দাঁতযুক্ত স্ট্যাটর তৈরি করতে পারে (1.5 মিনিট/2pcs)



3. প্রতিটি সেগমেন্ট উইন্ডিং কয়েলগুলি সুবিন্যস্ত এবং পরিপাটিভাবে স্থাপন করা হয়,নিখুঁত উইন্ডিং স্তর কেবল পরিপাটি দেখায় না



    এছাড়াও ছোট প্রতিরোধের সাথে ভাল মানের



4. দুটি বা তিনটি স্টেশনে স্বয়ংক্রিয় লোডিং ডিভাইস রয়েছে



5. 1pc স্ট্যাটর উইন্ডিং-এর চক্রের সময় (উইন্ডিং প্রয়োজনীয়তা নিচে দেওয়া হল)



    1.5 মিনিট/2pcs (2 ওয়ার্কিং স্টেশন), 1.5 মিনিট/3pcs(3 ওয়ার্কিং স্টেশন)। একটি স্ট্যাটরের জন্যপ্রতিটি পোল



68 প্যাঁচ তারের উইন্ডিং প্রয়োজন। উইন্ডিং প্রথম টার্মিনাল থেকে শুরু হবে এবং তারটি টার্মিনালে ক্র্যাম্প করা হবে



এবং তারপর প্রথম পোল-এ 68 প্যাঁচ কয়েল তৈরি করা হবে, তারপর তারটি অংশের পিছন দিক থেকে চতুর্থ পোলে যাবে,



এখানে আবার 68 প্যাঁচ ঘড়ির কাঁটার দিকে এবং তারটি পিছন থেকে সপ্তম পোলে যাবে এবং আবার 68 প্যাঁচ কয়েল তৈরি করা হবে



এবং তারপর ছোট টার্মিনাল ক্র্যাম্প করা হবে।







সোজা ল্যামিনেশন স্ট্যাক উইন্ডিং মেশিনের বৈশিষ্ট্য:



1. উইন্ডিং সুই-এর উপর-নিচ নড়াচড়া এবং ল্যামিনেশন স্ট্যাক আয়রন কোরের ঘূর্ণনের মাধ্যমে,



     যে কোনও ট্র্যাক তৈরি করা যেতে পারে। অতএব, পণ্যের উইন্ডিং প্রোগ্রাম পরিবর্তন করে, সংশ্লিষ্ট উইন্ডিংগুলি



    বিভিন্ন কোর স্ট্যাকের পুরুত্ব এবং কোরের পোলগুলির বিভিন্ন প্যাঁচ সংখ্যা সহজেই সেট করা যেতে পারে



2.  মানব-মেশিন কথোপকথন অপারেশন মোড এবং রক্ষণাবেক্ষণ সহজ করতে পারে



3.  স্পাইরাল তারের প্যাঁচ সংখ্যা টার্মিনালে ক্র্যাম্প করা হয় এবং এটি 360° তে যে কোনও স্থানে সেট করা এবং বন্ধ করা যেতে পারে,



     ফলস্বরূপ, ব্রিজ তার স্থাপন করা এবং সামগ্রিক চক্রের সময় কমানো সহজ এবং সুবিধাজনক।



     উৎপাদন দক্ষতা বৃদ্ধি করুন



4. উইন্ডিং-এর সময়, প্রতিটি স্তরের কয়েলের সংখ্যা নমনীয়ভাবে পরিবর্তন করে বিভিন্ন পণ্যের স্তর তৈরি করা যেতে পারে।



5. যেহেতু তামার তারের খাঁজকাটা অপারেশন উচ্চ-পারফরম্যান্স ইয়াসকাওয়া কন্ট্রোল সিস্টেমের সাথে করা হয়



     এবং ইয়াসকাওয়া সার্ভো মোটর, স্লটে এনামেল তারের অবস্থানের স্থিতিশীলতা নিশ্চিত করা যেতে পারে



     এবং সেইজন্য উইন্ডিং সময় কমানো যেতে পারে।



6. ম্যানুয়াল বা স্বয়ংক্রিয় রোবট হ্যান্ড ফিডিং পদ্ধতি নির্বাচন করা যেতে পারে।



    স্বয়ংক্রিয় লোডিং এবং আনলোডিং উৎপাদন লাইনের সম্পূর্ণ স্বয়ংক্রিয় উৎপাদন উপলব্ধি করতে পারে,



    ব্যাপক উৎপাদনে মোটর প্রস্তুতকারকদের জন্য শ্রম খরচ বাঁচায়।



7. উইন্ডিং সরঞ্জামের সমস্ত ইউনিট সম্পূর্ণরূপে মানসম্মত করা হয়েছে এবং টুলিংগুলি প্রতিস্থাপন করা সহজ



    সামগ্রিক উইন্ডিং মেশিনের রক্ষণাবেক্ষণ আরও সহজ এবং সুবিধাজনক।



উদাহরণস্বরূপ 9টি পোল/দাঁত রয়েছে।







উইন্ডিং সিরিজ:



প্রথম পোল-চতুর্থ পোল-সপ্তম পোল



দ্বিতীয় পোল-পঞ্চম পোল-অষ্টম পোল



তৃতীয় পোল-ষষ্ঠ পোল-নবম পোল



তার : 24SWG DUAL COAT



উইন্ডিং মেশিনের প্রধান কনফিগারেশন:







নিয়ন্ত্রণ ব্যবস্থা



জাপান ইয়াসকাওয়া	নিম্ন-ভোল্টেজ বৈদ্যুতিক উপাদান
জাপান ইয়াসকাওয়া	নিম্ন-ভোল্টেজ বৈদ্যুতিক উপাদান
স্নাইডার	টাচ স্ক্রিন
উইনভিউ	সেন্সর/ লিমিট সুইচ
ওমরন	স্ক্রু গাইড
হাইউইন	নিউম্যাটিক ইউনিট
এয়ারট্যাক	বল বিয়ারিং
NSK	সিঙ্ক্রোনাইজেশন বেল্ট (টাইমিং বেল্ট)
কন্টিনেন্টাল	BLDC উইন্ডিং মেশিনে, দুটি বিকল্প রয়েছে, একটি হল স্ক্রু রড, অন্যটি হল বেল্ট। দুটি ডিভাইসের ব্যবহার ভিন্ন: স্ক্রু-এর প্রয়োগ হল ঘূর্ণন গতিকে নাট-এর মাধ্যমে রৈখিক গতিতে রূপান্তর করা। বেল্ট ড্রাইভের প্রয়োগ হল ঘূর্ণন গতি স্থানান্তর করা, ঘূর্ণনের দিক পরিবর্তন করা এবং গতির অনুপাত পরিবর্তন করা। স্ক্রু ড্রাইভ, ভাল ইস্পাত, বৃহৎ টর্ক প্রেরণ করতে পারে, সঠিক অবস্থান, ঘন ঘন বিনিময় করার সময় প্রভাব কম্পন তৈরি করা সহজ। বেল্ট ট্রান্সমিশন, মসৃণ ট্রান্সমিশন, কম্পন দূরীকরণ, ভারী লোডের অধীনে সহজে ছুঁড়ে ফেলা যায়। এক, বল স্ক্রু বল স্ক্রু হল একটি আদর্শ পণ্য যা ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করে বা রৈখিক গতিকে ঘূর্ণন গতিতে রূপান্তর করে। বল স্ক্রু স্ক্রু, নাট এবং বল নিয়ে গঠিত। এর কাজ হল ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করা, যা বল স্ক্রুগুলির আরও প্রসারিত এবং উন্নয়ন। এই উন্নয়নের তাৎপর্য হল বেয়ারিংকে ঘূর্ণন গতি থেকে পিছলানো গতিতে পরিবর্তন করা। ছোট ঘর্ষণ প্রতিরোধের কারণে, বল স্ক্রুগুলি বিভিন্ন শিল্প সরঞ্জাম এবং নির্ভুল যন্ত্রপাতিতে ব্যাপকভাবে ব্যবহৃত হয়।







বল স্ক্রু পাওয়ার টুলস এবং নির্ভুল যন্ত্রপাতির সবচেয়ে বেশি ব্যবহৃত ট্রান্সমিশন উপাদান। এর প্রধান কাজ হল ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করা, অথবা টর্ককে অক্ষীয় বিপরীত শক্তিতে রূপান্তর করা, একই সাথে উচ্চ নির্ভুলতা, বিপরীততা এবং উচ্চ দক্ষতার বৈশিষ্ট্য সহ।



বল স্ক্রু বৈশিষ্ট্য:



1. কোন ব্যাকল্যাশ নেই, উচ্চ দৃঢ়তা



বল স্ক্রু-তে চাপ যোগ করা যেতে পারে, কারণ প্রি-প্রেশার অক্ষীয় ক্লিয়ারেন্সকে নেতিবাচক মানে পরিণত করতে পারে এবং তারপর উচ্চতর দৃঢ়তা পেতে পারে (বল স্ক্রু বলের মাধ্যমে চাপ দেয়, প্রকৃত ব্যবহারের জন্য যান্ত্রিক ডিভাইসে, ইত্যাদি, বলের কারণে বিকর্ষণ শক্তি তারের অংশের দৃঢ়তা বাড়াতে পারে)।



2. উচ্চ-গতির ফিড সম্ভব



বল স্ক্রু তার গতির উচ্চ দক্ষতা এবং কম তাপ উৎপাদনের কারণে উচ্চ-গতির ফিড (গতি) অর্জন করতে পারে।



3. উচ্চ-নির্ভুলতা গ্যারান্টি



বল স্ক্রু পেয়ার জাপানে তৈরি বিশ্বের সর্বোচ্চ স্তরের যন্ত্রপাতি এবং সরঞ্জামগুলির সাথে সঙ্গতিপূর্ণভাবে উত্পাদিত হয়। বিশেষ করে, বিভিন্ন প্রক্রিয়া যেমন গ্রাইন্ডিং, অ্যাসেম্বলিং এবং পরিদর্শন করার জন্য কারখানার পরিবেশে তাপমাত্রা এবং আর্দ্রতা কঠোরভাবে নিয়ন্ত্রণ করা হয়, নিখুঁত গুণমান ব্যবস্থাপনার কারণে। সিস্টেমটি সম্পূর্ণ নির্ভুলতা নিশ্চিত করে।



4. স্লাইডিং স্ক্রু-এর সাথে তুলনা করলে, ড্রাইভিং টর্ক 1/3



যেহেতু বল স্ক্রু পেয়ারের স্ক্রু শ্যাফ্ট এবং নাট-এর মধ্যে অনেক রোলিং বল রয়েছে, তাই উচ্চতর গতির দক্ষতা পাওয়া যেতে পারে। পূর্ববর্তী স্লাইডিং স্ক্রু পেয়ারের সাথে তুলনা করলে, ড্রাইভিং টর্ক 1/3 বা তার কম হয়, অর্থাৎ, একই গতির ফলাফল অর্জনের জন্য প্রয়োজনীয় শক্তি রোলিং স্ক্রু পেয়ারের 1/3। এটি বিদ্যুৎ সাশ্রয় করতে সহায়ক।



5. মাইক্রো ফিড সম্ভব





যেহেতু বল স্ক্রু পেয়ার বলের গতি ব্যবহার করে, তাই শুরু করার টর্ক খুব ছোট, এবং স্লাইডিং গতির মতো কোনো ক্রিপিং ঘটনা ঘটে না এবং সঠিক মাইক্রো-ফিডিং নিশ্চিত করা যেতে পারে।



দ্বিতীয়ত, টাইমিং বেল্ট হল একটি অন্তহীন বেল্ট যার শক্তিশালী স্তর হিসাবে ইস্পাত তারের দড়ি বা গ্লাস ফাইবার থাকে এবং পলিউরেথেন (পলিউরেথেন টাইমিং বেল্ট) বা নিওপ্রিন রাবার (রাবার টাইমিং বেল্ট) দিয়ে আবৃত থাকে। বেল্টের ভিতরের পরিধিটি দাঁতের আকারে তৈরি করা হয় এবং দাঁতযুক্ত বেল্ট পুলির সাথে মিলিত হয়। যখন টাইমিং বেল্ট চালানো হয়, তখন ট্রান্সমিশন অনুপাত সঠিক হয়, শ্যাফ্টের উপর বল কম থাকে, গঠনটি কমপ্যাক্ট হয়, তেল প্রতিরোধ ক্ষমতা, পরিধান প্রতিরোধ ক্ষমতা ভাল হয়, অ্যান্টি-এজিং পারফরম্যান্স ভাল হয়, সাধারণ ব্যবহারের তাপমাত্রা -20°C-80°C, v



সিঙ্ক্রোনাইজেশন। টাইমিং বেল্ট ড্রাইভ একটি বৃত্তাকার বেল্ট দ্বারা গঠিত যার অভ্যন্তরীণ পরিধি পৃষ্ঠে সমানভাবে ব্যবধানযুক্ত দাঁতের প্রোফাইল এবং একটি চাকা যার সংশ্লিষ্ট অ্যানাস্টোমোসিস রয়েছে। এটি বেল্ট ড্রাইভ, চেইন ড্রাইভ এবং গিয়ার ড্রাইভের সুবিধাগুলিকে একত্রিত করে। ঘোরানোর সময়, চাকার দাঁতের খাঁজের সাথে দাঁতগুলিকে মেশিং করে শক্তি প্রেরণ করা হয়। সিঙ্ক্রোনাস বেল্ট ড্রাইভে একটি সঠিক ট্রান্সমিশন অনুপাত রয়েছে, কোন স্লিপ নেই, একটি ধ্রুবক গতির অনুপাত পেতে পারে, মসৃণ ট্রান্সমিশন, কম্পন শোষণ, কম শব্দ, ট্রান্সমিশন অনুপাত পরিসীমা, সাধারণত 1:10 পর্যন্ত। অনুমোদিত লাইন গতি 50M/S পর্যন্ত, কয়েক ওয়াট থেকে কয়েকশ কিলোওয়াট পর্যন্ত শক্তি সরবরাহ করে। উচ্চ ট্রান্সমিশন দক্ষতা, সাধারণত 98% পর্যন্ত, কমপ্যাক্ট গঠন, মাল্টি-অ্যাক্সিস ট্রান্সমিশনের জন্য উপযুক্ত, কোন লুব্রিকেশন নেই, কোন দূষণ নেই, তাই এটি এমন জায়গায় কাজ করতে পারে যেখানে দূষণ এবং কাজের পরিবেশ কঠোর হওয়ার অনুমতি নেই। এই পণ্যটি টেক্সটাইল, মেশিন টুলস, তামাক, যোগাযোগ কেবল, হালকা শিল্প, রাসায়নিক শিল্প, ধাতুবিদ্যা, যন্ত্রাংশ সরঞ্জাম, খাদ্য, খনি, পেট্রোলিয়াম, স্বয়ংচালিত এবং অন্যান্য শিল্পের বিভিন্ন ধরণের যান্ত্রিক ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত হয়।



সিঙ্ক্রোনাস বেল্টের বৈশিষ্ট্য:





(1) সঠিক ট্রান্সমিশন, অপারেশনের সময় কোন পিছলে যাওয়া নেই এবং ধ্রুবক ট্রান্সমিশন অনুপাত;



(2) মসৃণ ট্রান্সমিশন, বাফার সহ, কম্পন হ্রাস, কম শব্দ;



(3) উচ্চ ট্রান্সমিশন দক্ষতা, 0.98 পর্যন্ত, উল্লেখযোগ্য শক্তি সাশ্রয় প্রভাব;



(4) সহজ রক্ষণাবেক্ষণ, কোন লুব্রিকেশন নেই, কম রক্ষণাবেক্ষণ খরচ;



(5) গতির অনুপাতের পরিসর বড়, সাধারণত 10 পর্যন্ত, লাইনের গতি 50m/s পর্যন্ত পৌঁছতে পারে, একটি বৃহৎ শক্তি





    ট্রান্সমিশন পরিসীমা সহ, কয়েক ওয়াট থেকে কয়েকশ কিলোওয়াট পর্যন্ত;



(6) এটি 10 মিটার পর্যন্ত কেন্দ্র দূরত্ব সহ দীর্ঘ-দূরত্বের ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে।



তৃতীয়ত, ভিন্নতা





1. স্ক্রু-এর প্রয়োগ হল নাট-এর মাধ্যমে ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করা। সিঙ্ক্রোনাস বেল্ট ট্রান্সমিশনের প্রয়োগ হল ঘূর্ণন গতি স্থানান্তর করা, ঘূর্ণনের দিক পরিবর্তন করা এবং গতির অনুপাত পরিবর্তন করা। বার ড্রাইভ, ভাল ইস্পাত সহ, বৃহৎ টর্ক প্রেরণ করতে পারে, সঠিক অবস্থান, এবং ঘন ঘন বিনিময় করার সময় প্রভাব কম্পন তৈরি করা সহজ। বল স্ক্রু এবং নাট-এর মধ্যে কোন ক্লিয়ারেন্স না থাকার কারণে, রৈখিক গতির নির্ভুলতা বেশি, বিশেষ করে ঘন ঘন বিনিময় করার সময় ক্লিয়ারেন্স ক্ষতিপূরণ ছাড়াই। বল স্ক্রু এবং নাট-এর মধ্যে ঘর্ষণ খুব কম এবং এটি ঘোরানো খুব সহজ। বেল্ট ট্রান্সমিশন, মসৃণ ট্রান্সমিশন, কম্পন দূরীকরণ, ভারী লোডের অধীনে সহজে ছুঁড়ে ফেলা যায়।

2. বল স্ক্রু এবং মহিলা স্ক্রু-এর মধ্যে কোন ফাঁক না থাকার কারণে, রৈখিক গতির সময় নির্ভুলতা বেশি, বিশেষ করে যখন ঘন ঘন বিনিময় করার সময় ফাঁক ক্ষতিপূরণ প্রয়োজন হয় না। বল স্ক্রু এবং নাট-এর মধ্যে ঘর্ষণ খুব কম এবং এটি ঘোরানো খুব সহজ। বল স্ক্রু তারের নীতি হল ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করা এবং টর্ককে অক্ষীয় বিপরীত শক্তিতে রূপান্তর করা। এটির উচ্চ নির্ভুলতা, বিপরীততা এবং উচ্চ দক্ষতার মতো বৈশিষ্ট্য রয়েছে, যা রৈখিক গতির সিরিজের জন্য একটি উল্লম্ফন।



3, বেল্ট ড্রাইভে একটি সাধারণ গঠন, মসৃণ ট্রান্সমিশন, কম খরচ এবং বাফার কম্পন শোষণ বৈশিষ্ট্য রয়েছে; বল স্ক্রু এবং মোটর নমনীয় সংযোগ অর্জনের জন্য কাপলিং-এর মাঝখানে সংযুক্ত করতে হবে। টাইমিং বেল্ট একটি সিঙ্ক্রোনাস চাকার সাথে সরাসরি মোটর আউটপুট শ্যাফটের সাথে সংযুক্ত করা যেতে পারে।



ভিডিও দেখতে নিচের ছবিতে ক্লিক করুন
