পণ্যের বিবরণ:
প্রদান:
|
হাব মোটর স্ট্যাটার মেরু: | ১২ পল ২৪ পল ৩৬ পল | উইন্ডিং আউটপুট: | 2 পিস স্টেটরের জন্য 7 মিনিট (দুটি ওয়ার্কিং স্টেশন) |
---|---|---|---|
ওয়ার্কিং স্টেশন: | একক স্টেশন বা ডাবল স্টেশন বিকল্প | অটোমেশন টাইপ: | 90% পাশ |
সর্বাধিক স্লট ফিলিং ফ্যাক্টর: | হাব মোটর উত্তোলনের জন্য, 68% স্লট ভরাট হার সর্বোচ্চ | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |

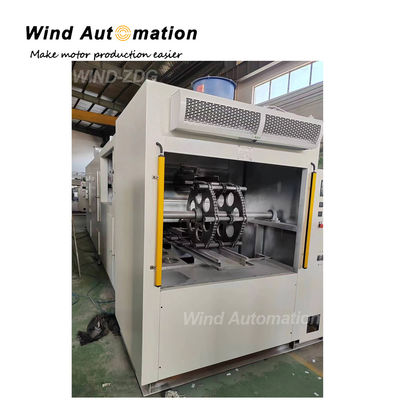

বৈদ্যুতিক ট্রাইসাইকেলের জন্য বৈদ্যুতিক যানবাহন উইন্ডিং মেশিন 36 স্লট 48 স্লট 54 স্লট হাব মোটর
ডাবল স্টেশন ই-বাইক পিএমডিসি চাকা মোটর ঘূর্ণায়মান ব্রাশহীন হাব মোটর স্ট্যাটর ঘূর্ণায়মান মুটি কয়েল ঘূর্ণায়মান মেশিন
15pcs সমান্তরাল তারের 0.51mm পর্যন্ত ঘূর্ণায়মান, সঙ্গে 6,8,10,12,14বিভিন্ন ভোল্টেজ মোটর যেমন 24 জন্য 15 সমান্তরাল তারের,36,48৬২ ভোল্ট
৩৬ স্লট ৪৮ স্লট ৫৪ স্লট হাব মোটর
এই ধরণের সুই মোড়ক মেশিনটি খোলা স্লট স্ট্যাটর, রৈখিক স্ট্যাটর, বিশেষত সরু স্লট তবে উচ্চ স্লট ভরাট হার সহ স্ট্যাটরগুলির জন্য কয়েলগুলি মোড়ক করতে ব্যবহৃত হয়।2 টি ওয়ার্কিং স্টেশন বা 3 টি স্টেশন মেশিনের দক্ষতা এবং উত্পাদন চক্রকে ব্যাপকভাবে উন্নত করে.
(1) স্পেসিফিকেশন
কাজের স্টেশন | 2 |
স্ট্যাটার ওডি | সর্বোচ্চ ৪০০ মিমি |
স্ট্যাকের দৈর্ঘ্য | সর্বোচ্চ ১০০ মিমি |
স্ট্যাটার ওজন | সর্বোচ্চ ৩ কেজি |
ওয়্যার রেঞ্জ | 0.1-0.8 মিমি |
ঘূর্ণন গতি | ৬০০ ঘূর্ণন |
শক্তি | ৮ কিলোওয়াট |
বায়ু উৎস | 0.4~0.7 এমপিএ |
পাওয়ার সাপ্লাই | এসি 380±10, 50/60HZ |
মাত্রা | 1100x800x2000 মিমি |
ওজন | ৯০০ কেজি |
(2) প্রয়োগ
এটি উচ্চ স্লট ভরাট হারের সাথে বিভিন্ন ধরণের উন্মুক্ত স্লট স্ট্যাটরের জন্য উপযুক্ত।
(3) বৈশিষ্ট্য
বন্ধুত্বপূর্ণ ডিজাইন অপারেটর ইন্টারফেস
সিঙ্ক্রোনিক রাইন্ডিং করার জন্য 2 টি ওয়ার্কিং স্টেশন
উচ্চ দক্ষতা এবং উৎপাদন
তারের খাওয়ানোর সঠিক সার্ভো ড্রাইভ নিয়ন্ত্রণ
উত্তোলন প্রক্রিয়া উচ্চ মানের
লোডিং ছাড়াই গতি 600r/min পর্যন্ত
কাস্টমাইজড পরিষেবা প্রদান
(4) প্রয়োগ
ইলেকট্রিক সাইকেল, ইলেকট্রিক ট্রাইসাইকেল, পিএমডিসি হুইল মোটর, হাব মোটর,
চাকা মোটর,বৈদ্যুতিক স্কুটার,শাখাযুক্ত তারের সাথে আউটরানার মোটর
(৪) সুবিধা
সম্পূর্ণ স্বয়ংক্রিয় স্ট্যাটার রাইন্ডিং |
পারফেক্টিভভাবে সমান্তরাল তারের ঘূর্ণন, সূচক, ঘূর্ণন
|
মুটি তারের মোড়ানো |
টেনশন ফ্রেম সঙ্গে ঘূর্ণায়মান ডিভাইস সমান্তরাল তারের নিশ্চিত করতে পারেন
বাঁকানো বাঁকানো এড়াতে
|
বিশেষ নকশা টুলিং |
সুনির্দিষ্ট টুলিং উত্তোলন মান নিশ্চিত এবং পরিবর্তন করা যেতে পারে
সহজেই স্ট্যাটার প্রকারের জন্য
|
ম্যাক্স ওয়্যার হ্যান্ডেল |
0.51mm (AWG24)
|
(5) স্ট্যাটরের প্রযুক্তিগত তথ্য
স্ট্যাটার ওডিঃ ৪০-২৬৫ মিমি
কোর দৈর্ঘ্যঃ 6-75mm
স্লট সংখ্যাঃ সর্বোচ্চ ৬৩
এক সময়ে সর্বাধিক তারের সংখ্যাঃ 15 টুকরা (সাধারণত 6,8,10,12,14(১৫টি ব্যাচ ওয়্যার)
স্ট্যাটর মোড়ানোর জন্য চক্র সময়ঃ 54 স্লট, লোডিং / আনলোডিং সহ এক সময় মোড়ানোর জন্য 11 টুকরা তারের,
দুই টুকরো স্টেটরের জন্য ৭ মিনিট সময় লাগে প্রায় ১৩০ পিসি/ শিফট (৮ ঘণ্টা)
(৬) প্রধান তথ্য
পিএলসি: ডেল্টা
মোড়ানো সার্ভো মোটর: MITSUBISHI
ইনডেক্সিং সার্ভো মোটর: MITSUBISHI
ওয়্যার অ্যারে সার্ভো মোটরঃ MITSUBISHI
HMI: DELTA
বোতামঃ স্নাইডার
প্রশ্ন ও উত্তর:
1. মোটর হুইল উইন্ডিং মেশিন কীভাবে সূচক তৈরি করেঃ ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে?
মিটসুবিশি সার্ভো মোটর দ্বারা স্বয়ংক্রিয়ভাবে সূচক
2. কিভাবে ই-বাইক মোটর stator মোড়ানো প্রক্রিয়া সময় সংশোধন করা হয়?
বায়ুসংক্রান্ত ডিভাইস দ্বারা
3আপনার মেশিনটি তামার তারের ব্যাসার্ধের কোন পরিসীমা (সর্বনিম্ন এবং সর্বাধিক) কাজ করতে পারে?
মুটি রোলস ওয়াইল্ডিং মেশিন যা করেছে তা হল 0.51 মিমি 6,8,10,12,14,15 সমান্তরাল তারের
4. মোড়ানো মেশিনটি কোন স্তরিত দৈর্ঘ্যের কাজ করতে পারে?
স্ট্যাটার স্ট্যাকিং দৈর্ঘ্য 6 থেকে 75 মিমি
5. মোড়ানোর সময় বা পরে তামার তার চাপানো এবং কম্প্যাক্ট করা কি সম্ভব?
ঘূর্ণন মাথা স্ট্যাক উভয় পক্ষ থেকে সর্বোচ্চ 15 মিমি protrude।
হাব মোটর ঘূর্ণন মেশিন মেশিন WIND-HMW শুধুমাত্র ঘূর্ণন, কোন ফাংশন চাপ এবং কম্প্যাক্ট,
এবং যেমন মেশিন কম্প্যাক্টভাবে ঘূর্ণায়মান, ঘূর্ণায়মান মাথা উভয় পক্ষের থেকে সর্বোচ্চ 15 মিমি protrude
স্ট্যাক নিশ্চিত করা যেতে পারে
6মেশিনের ওপেন স্লট এর প্রস্থের মাত্রা কোন সীমাবদ্ধতা আছে?
হ্যাঁ, 2mm আমাদের মেশিনে বায়ু জন্য একেবারে ঠিক আছে WIND-HWM
7আপনার কারখানায় ঘূর্ণন মেশিনটি সামঞ্জস্য করার জন্য আপনার কতটি নমুনা দরকার?
প্রায় 4pcs থেকে 5pcs stator নমুনা
8. অপারেটরের কাজের এলাকায় মেশিনের উচ্চতা কত?
উচ্চতা 750 মিমি
9আপনি কি এরকম স্ট্যাটার তৈরি করেছেন?
হ্যাঁ, আমরা এই কাজ 12pcs মোড়ানো মেশিন সরবরাহ ছিলই-বাইক মোটর প্রস্তুতকারক
10. কিভাবে সেটিং প্রক্রিয়া রোল প্রতি ঘূর্ণন সংখ্যা পরিবর্তন করতে হয়?
দয়া করে টাচ স্ক্রিনে বাঁক সংখ্যা পরামিতি সেট করুন
11. কিভাবে স্ট্যাটরটি ঘূর্ণন প্রক্রিয়া চলাকালীন মেশিনে সংযুক্ত করা হয়?
এটা কি সম্ভব বিভিন্ন দৈর্ঘ্য এবং বিভিন্ন আকৃতির মোটর হুইল শ্যাফ্ট আছে
স্ট্যাটারটি রোলিংয়ের সময় পেনুম্যাটিক ডিভাইস দ্বারা মেশিনে সংযুক্ত করা হয়,
যদি মোটর বিভিন্ন আকৃতির, টুলিং 1 ঘন্টার মধ্যে পরিবর্তন করা যাবে
যদি শুধুমাত্র বিভিন্ন স্ট্যাক দৈর্ঘ্য, যান্ত্রিক সমন্বয় সহজ
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
