পণ্যের বিবরণ:
প্রদান:
|
আবেদন: | স্টেপিং মোটর, ব্রাশহীন ডিসি মোটর মুটি পোলস স্ট্যাটর,ফ্যান মোটর | প্রোটোটাইপ স্ট্যাটর: | স্ট্যাটরের প্রোটোটাইপ উৎপাদনের জন্য পরীক্ষামূলক পরীক্ষাগার ব্যবহার। |
---|---|---|---|
ওয়ার্কিং স্টেশন: | একক স্টেশন | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
স্বয়ংক্রিয় প্রকার: | অটো ওয়াইন্ডিং, অটো ইনডেক্সিং | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
মুটি খুঁটি: | 6 খুঁটি, 8 খুঁটি, 9 খুঁটি, 10 খুঁটি, 12 খুঁটি, 14 খুঁটি, 18 খুঁটি | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
লক্ষণীয় করা: | ফ্লায়ার ওয়ালিং মেশিন,ব্রাশবিহীন মোটর রাইন্ডিং |

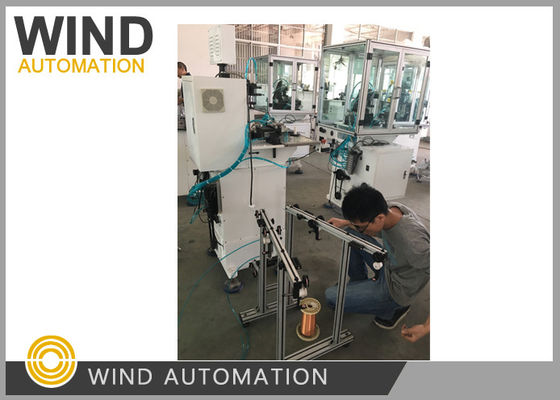

স্টেটরগুলির প্রোটোটাইপ উত্পাদনের জন্য পরীক্ষাগারে ব্যবহৃত ইগল উইন্ডিং মেশিন WIND-1-TSM
প্রয়োগঃ
WIND-1-TSM হল একটি মৌলিক অভ্যন্তরীণ স্ট্যাটর সুই মোড়ানোর মেশিন যা ল্যাবরেটরিতে
৬,৮,৯,১০,১২,১৪,১৮ পল সহ স্ট্যাটরের প্রোটোটাইপ
স্টেপিং মোটর, ব্রাশহীন ডিসি মোটর মুটি পোলস স্ট্যাটার
প্রতিযোগিতামূলক সুবিধা:
1. স্ট্যাটার ধরনের জন্য সরঞ্জাম পরিবর্তন করা সহজ, বেসিক এবং স্মার্ট ডিভাইস এক স্লট দ্বারা এক সুই মোড়ক জন্য
2. বড় এবং ছোট multipole BLDC stators সঙ্গে Min. খোলার স্লট আকার 1mm হ্যান্ডেল করতে পারেন
3স্ট্যাটার ইন্ডিং মেশিনের জন্য WIND-1-TSM,
৬, ৮ এবং ৯টি মেরুযুক্ত স্ট্যাটর একই ওয়াইল্ডিং মেশিন ব্যবহার করতে পারে, যন্ত্রপাতি পরিবর্তন করে।
10pole, 12pole, 14pole সঙ্গে stator টুলিং পরিবর্তন করে একই ঘূর্ণন মেশিন ব্যবহার করতে পারেন
4বিএলডিসি মোটর নির্মাতাদের জন্য খুব উপযুক্ত যারা ছোট পরিমাণে পণ্যের জন্য বিনিয়োগ করতে পারে
ইগল উইন্ডারের টেকনিক্যাল স্পেসিফিকেশনঃ
তারের ব্যাসার্ধঃ 0.08 ~ 1.20mm
বাঁক নং ০-৯৯৯৯৯৯
স্ট্যাটার আইডিঃ 9 ~ 65mm স্ট্যাক উচ্চতাঃ 7 ~ 115mm
স্ট্যাটার মিন স্লট আকারঃ 1 মিমি
ন্যূনতম. সুই নজল আকারঃ৩*০.৩৫*৮.৫ মিমি
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 8 মেরু, 9 মেরু, 10 মেরু, 12 মেরু, 14 মেরু, 18 মেরু (কাস্টমাইজড)
বায়ু চাপঃ0.5~0.7MPa পাওয়ারঃ 1KW, AC220V 50/60Hz
ওজনঃ প্রায় ৩৫০ কেজি মাত্রাঃ ১,৬০০ ((L) x ৯০০ ((W) x ১৪৫০ ((H) মিমি
উত্পাদনশীলতাঃ 1 মিমি স্লট স্টেটর খোলার প্রতি, 350RPM এর নিচে গতি প্রস্তাব
প্রশ্ন ও উত্তর:
1.আমাদের স্ট্যাটার এর জন্য কোন ধরণের স্ট্যাটার ইগল রাইন্ডিং বেছে নেব?
মেশিন WIND-1-TSM ব্যাপকভাবে 6 মেরু জন্য ব্যবহৃত হয়, 8 মেরু, 9 মেরু, 10 মেরু, 12 মেরু, 14 মেরু এবং
১৮টি মেরু
সিঙ্গেল ফেজ বা থ্রি ফেজ সহ স্টেপার মোটর এবং BLDC মোটর
মেশিন স্বয়ংক্রিয়ভাবে স্লট ভরাট হার উচ্চ stator না জন্য arraying ছাড়া ঘূর্ণায়মান, সূচক এবং কাটা
উইন্ডিং মেশিন WIND-1-TSM সঙ্গে উইন্ডিং অ অটোমেটিক সূচক ডিভাইস arraying নাএবং কোণ সুইং
ক্যাম ডিভাইস বড় এবং ছোট তারের, উত্তোলন বা হালকা মোড়ানো জন্য খুব উপযুক্তবিএলডিসি মোটর স্ট্যাটর
মেশিনের প্রশিক্ষণের জন্য, সাধারণত আপনি আমাদের কারখানায় একজন ইঞ্জিনিয়ার পাঠান, যারা ডেলিভারির আগে পরীক্ষা করবে,
3.আপনার মেশিনটি কি চালু আছে এবং কাজ করছে?
হ্যাঁ, মেশিনের দিকে থেকে মেশিনের উপর শক্তি জন্য চালু করা হয় এবং
স্টার্ট, জরুরী বোতাম, অটো / ধাপ সুইচ মেশিন চালানোর জন্য
4.আমার কাছে স্ট্যাটার নেই, তোমার স্ট্যাটার লাগবে কেন?
মেশিন তৈরি এবং চালু করার জন্য নিচের নমুনা এবং অঙ্কন প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ক সঙ্গে বিচ্ছিন্নতা ক্যাপ বা বিচ্ছিন্নতা কাগজ
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 10pcs stators মোড়ানো যথেষ্ট
4. স্ট্যাটার ল্যামিনেশন অঙ্কন এবং ঘূর্ণন অঙ্কন
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
