চার বাহু স্বয়ংক্রিয় সিএনসি স্ট্যাটার কয়েল শীর্ষ আর্ক গঠন মেশিন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| সমালোচনামূলক কারণ: | এটি মোটর তৈরির ক্ষমতা নির্ধারণ করে | ওয়ার্কিং স্টেশন: | সম্মিলিত মেশিন |
|---|---|---|---|
| পরিচালনা করা তারের আকার: | 3mm*8mm, AWG9, AWG0 | হেয়ারপিন গঠনের প্রক্রিয়া: | কাটা, এনামেল স্ট্রিপিং, গঠনের |
| চক্রাকারে: | তারের দৈর্ঘ্যের সাথে সম্পর্কিত চক্রের সময় | এইচএস কোড: | 84798110 |
| বিশেষভাবে তুলে ধরা: | স্বয়ংক্রিয় স্ট্যাটার কয়েল গঠন মেশিন,সিএনসি কয়েল টপ আর্ক মেশিন,চার আর্ম স্টেটর রাইন্ডিং মেশিন |
||

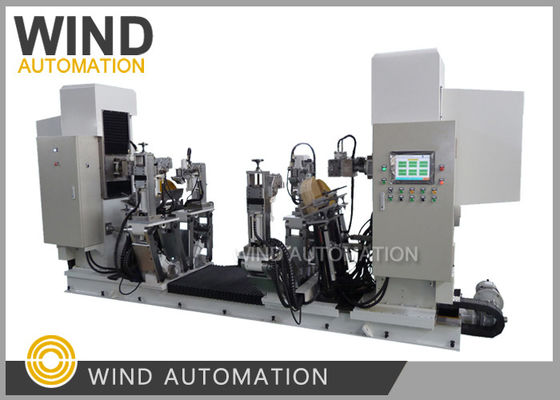

চার বাহু স্বয়ংক্রিয় সিএনসি স্ট্যাটার কয়েল টপ আর্ক ফর্মিং মেশিন
মোটর উৎপাদনের জন্য আর্ক গঠন মেশিন খুবই গুরুত্বপূর্ণ। এটি মোটর উৎপাদনের ক্ষমতা নির্ধারণ করে।
উইন্ড অটোমেশন অনেক রাশিয়ান গ্রাহককে সরবরাহ করেছিল।
বৈশিষ্ট্য
(1)এই মেশিনটি ডিজিটাল নিয়ন্ত্রণ গ্রহণ করে, সিএনসি আনুপাতিক সার্ভো হাইড্রোলিক ভালভ দ্বারা পরিচালিত হয়, সমস্ত পরামিতিপ্রদর্শিত হবে, পরিবর্তন করা হবে, স্ক্রিনে সংরক্ষণ করা হবে, সঞ্চয় করা হবে1000 টুকরা অতিক্রম করতে পারে, সব পরামিতি যে কোন সময় কল করা যেতে পারে, coil এর পরামিতি এবং স্বয়ংক্রিয় সনাক্তকরণ মান প্রদর্শন পর্দায়।
উইন্ড অটোমেশন অনেক রাশিয়ান গ্রাহককে সরবরাহ করেছিল।
বৈশিষ্ট্য
(1)এই মেশিনটি ডিজিটাল নিয়ন্ত্রণ গ্রহণ করে, সিএনসি আনুপাতিক সার্ভো হাইড্রোলিক ভালভ দ্বারা পরিচালিত হয়, সমস্ত পরামিতিপ্রদর্শিত হবে, পরিবর্তন করা হবে, স্ক্রিনে সংরক্ষণ করা হবে, সঞ্চয় করা হবে1000 টুকরা অতিক্রম করতে পারে, সব পরামিতি যে কোন সময় কল করা যেতে পারে, coil এর পরামিতি এবং স্বয়ংক্রিয় সনাক্তকরণ মান প্রদর্শন পর্দায়।
(২) এই সরঞ্জামটি স্বয়ংক্রিয়ভাবে এবং ধারাবাহিকভাবে ফিউজিফর্ম থেকে পণ্যের রোলগুলিতে রোলগুলির গঠনের প্রক্রিয়া শেষ করতে পারে;
(3) এই সরঞ্জামের কয়েল খোলার, কোণ, নাক উচ্চতা, আর্ক, সঠিকভাবে কন্ট্রোল গঠন পরে, আর ছাঁচ পুনরায় আকৃতির প্রয়োজন;
(4)এই সরঞ্জামের শেষ শীর্ষ আর্ক সিস্টেম মাল্টি-বোর্ড সংযোগ টাইপ গ্রহণ করে, ম্যানুয়ালি বিভিন্ন আর্কস্পেসিফিকেশন কয়েল এর শেষ গঠনের প্রয়োজনীয়তা;
(5) এই সরঞ্জামের ক্লিপ 0 ~ 140 ° সামঞ্জস্য করতে পারে, রৈখিক প্রান্ত এবং শেষ ঘুরতে কোণ bulge হবে না,এবং ক্লিপ শক্তভাবে লক এবং রোলস মধ্যে কোন যান্ত্রিক ক্ষতি নিশ্চিত করতে গঠনের প্রক্রিয়া চলতে হবে না, কয়েল এর বৈদ্যুতিক কর্মক্ষমতা নির্ভরযোগ্য গ্যারান্টি জন্য কয়েল inter-circle নিরোধক অক্ষত হয়;
(6)এই সরঞ্জামটি কয়েল এর রিবাউন্ড সমস্যার খুব সহজ সমাধান পদ্ধতি আছে।
স্বতন্ত্র সিস্টেম, তারা একে অপরের মধ্যে হস্তক্ষেপ না করে নিজেদেরকে সামঞ্জস্য এবং ক্ষতিপূরণ দেয়।
স্পেসিফিকেশন
স্পেসিফিকেশন
1"ফুজিফর্ম মোট দৈর্ঘ্যের পরিসীমাঃ 580 ~ 3200mm। টি-টাইপ কয়েল এর সর্বোচ্চ প্রস্থঃ 120mm;
2রোল লিনিয়ার সাইডঃ 400 ~ 2200 মিমি। প্রজেকশন দৈর্ঘ্য শেষের দিকে গঠনের পরেঃ 75 ~ 560mm;
3দুইটি লিনিয়ার পাশের মধ্যে সর্বাধিক অন্তর্ভুক্ত কোণঃ 0 ~ 70° যথাক্রমে সামনের এবং পিছনের কোণের জন্য নিয়মিত, মোট কোণ 0 ~ 140°;
4"কয়েল খোলার মোট প্রস্থ (পিচ): 100 ~ 800mm.
5কয়েল বিভাগ (প্রস্থ × উচ্চতা): 7 ~ 30mm × 12 ~ 70mm, ন্যূনতম 7 × 12mm, সর্বোচ্চ 30 × 70mm, সামনে এবং পিছনে প্রতিটি 2 chucks;
6,কয়েল নাক পিন ব্যাসঃ φ24, φ39;
7কয়েল নাকের অংশের প্রান্তিকতাঃ ০-৩০°
8,পিকিং নাক অংশ উচ্চতাঃ -80 ~ 300mm;
9, শীর্ষ আর্ক উচ্চতাঃ 0 ~ 250mm, সর্বোচ্চ 350mm পৌঁছাতে পারে যখন বড় খোলার;
10, আকৃতির নির্ভুলতাঃ কোণ <±0.2°। খোলার মেশিনে <±0.25mm~±0.75mm;
11,কয়েল গঠনের চক্রঃ ১-২ মিনিটে;
12"হাইড্রোলিক পাম্প স্টেশনের সিস্টেম চাপঃ 8Mpa, তেল টিউব চাপ প্রতিরোধঃ >20Mpa;
13অন্যান্য মানদণ্ডেও সোজা দৈর্ঘ্য রয়েছেঃ 1600mm, 2500mm, 3200mm।
