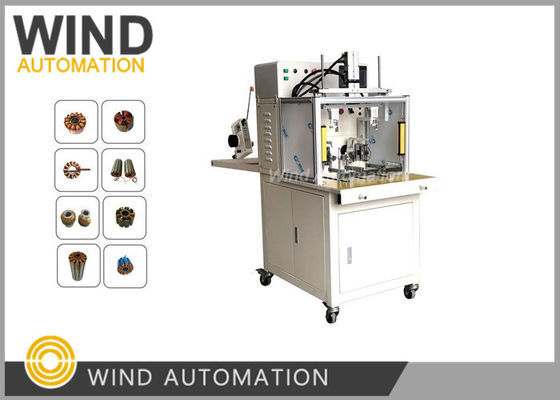

ফ্যান মোটর স্ট্যাটর ফ্লায়ার ব্রাশলেস আউটরানার 2/4/6 মেরু মোটরের জন্য উইন্ডিং মেশিন

ফ্যান মোটর স্ট্যাটর ফ্লায়ার ওয়াইন্ডিং মেশিন ফর ব্রাশলেস আউটরানার 2/4/6 মেরু মোটরডব্লিউIND-HMW-205S

প্রয়োগঃ

উপকারিতা:

প্যারামিটারঃ

তারের ব্যাসার্ধঃ 0.10 ~ 0.60mm

অপারেশন অপশনঃ অটো

স্বয়ংক্রিয় ঘূর্ণন, স্বয়ংক্রিয় সূচক, স্বয়ংক্রিয় ঘূর্ণন ব্যবস্থা, স্বয়ংক্রিয় clamping এবং কাটা

স্ট্যাটার স্লট নং। : ২ থেকে ২৪টি স্লট (অন্যান্য স্লট কাস্টমাইজড)

তারের স্থানচ্যুতিঃ 60mm

পাওয়ার সাপ্লাইঃ AC220V 50/60Hz

ওজনঃ প্রায় ৩৫০ কেজি

মাত্রাঃ 1260 ((L) x650 ((W) x1150 ((H) মিমি

স্ট্যাটার ওডি 0.433'', উচ্চতা 0.157'', তারের আকার AWG36, 40turns

ব্রাশহীন মোটরের বৈশিষ্ট্যঃ

1.আকার

আপনি যদি ব্রাশহীন ডিসি মোটরটি বেছে নেন তবে আপনি অনেকগুলি অনুরূপ মডেল দেখতে পাবেন, যেমন 2216, 2814 ইত্যাদি।

উপরের দুটি হল স্ট্যাটরের বাইরের ব্যাসার্ধ (মিমি) এবং শেষ দুটি সংখ্যা হল স্ট্যাটরের উচ্চতা (মিমি) ।

বাইরের ব্যাসার্ধ এবং স্ট্যাটরের উচ্চতা, স্ট্যাটরের কোর যত বড় এবং স্ট্যাটরের সংখ্যা তত বেশি

অবশ্যই, মোটর stator আকার বৃহত্তর, বৃহত্তর

শক্তি, কিন্তু যত বেশি ওজন।


যদি একটি মোটর 2216 হয়, stator এর বাইরের ব্যাসার্ধ 22mm হয়, এবং stator উচ্চতা 16mm হয়। stator বাইরের

ব্যাসার্ধ এবং stator উচ্চতা মোটর ক্ষমতা আনুপাতিক হয় এবং স্পষ্টতই 2218 উচ্চতর

মোটর stator এর 2212 তুলনায়, এবং 2218 ক্ষমতা 2216 চেয়ে বড় হতে হবে। মডেল আকার

একই OD সঙ্গে দুই মোটর ক্ষমতা দুই দেখতে পারেন, কিন্তু এই সাধারণত একই stator ব্যাসার্ধের জন্য

এবং বিভিন্ন উচ্চতা. অথবা একই stator উচ্চতা বিভিন্ন stator ব্যাসার্ধ.

এবং স্ট্যাটার বাইরের ব্যাসার্ধ একই নয়, এটি মডেলের সাথে তুলনা করা কঠিন।

এটা লক্ষ করা উচিত যে এই মাত্রা stator নিজেই বোঝায়, মোটর আকার, ঘনত্ব না

মোটর শেল, তাপ অপসারণের আকৃতি, বেস উচ্চতা ইত্যাদি, যা সব প্রভাবিত

মোটরের বাহ্যিক আকার, তাই স্ট্যাটার আকার ব্যবহার করে ক্ষমতা বিচার মান এবং নির্ভরযোগ্য

বাহ্যিক আকারের চেয়ে।

2.মোটর স্লট সংখ্যা এবং মেরু সংখ্যা

1) স্লট সংখ্যা (এন): stator কোর মধ্যে grooves সংখ্যা। একটি brushless মোটর একটি তিন ফেজ

মোটর, তাই গ্রিভ সংখ্যা 3 একটি গুণক হয়।

2) মেরু সংখ্যা (পি): stator উপর চৌম্বকীয় ইস্পাত সংখ্যা, চুম্বক জোড়া ব্যবহার করা আবশ্যক

উত্তর ও দক্ষিণ মেরুগুলো সমান সংখ্যক হবে ।

মোটর এর স্লট সংখ্যা এবং মেরু সংখ্যা সরাসরি স্লট সংখ্যা N মেরু সংখ্যা হিসাবে লেখা হয়

সংখ্যা P, যেমন 12P14N, যা 12 স্লট 14 মেরু অর্থ।

3) স্লট সংখ্যা এবং মেরু সংখ্যা বৈশিষ্ট্য

a. স্লট সংখ্যা (এন) এবং মেরু সংখ্যা (পি) সর্বোচ্চ পরিমাণের বিপরীত আনুপাতিক

গতি,

যত কম স্লট (পোলের সংখ্যা) থাকবে, মোটরের সর্বোত্তম গতি তত বেশি হবে।

উদাহরণস্বরূপ, 9N12P এর সর্বোচ্চ গতি 12N14 এর চেয়ে বেশি।

b. একই ক্ষেত্রে স্লট সংখ্যা ((N), মেরু সংখ্যা (P) টর্ক আনুপাতিক হয়,

সংখ্যা যত বেশি, টর্ক তত বেশি।

গ. স্বাভাবিক পরিস্থিতিতে, স্লট সংখ্যা (এন) এবং মেরু সংখ্যা (পি) বৃদ্ধি পায়,

হতাশা (ছোট মোটর একটি প্রতিরোধী হতাশা অনুভূত হবে যখন মোটর চার্জ করা হয় না

হাত ঘোরানো মোটর), মোটর কম্পন তত্ত্ব কম হবে, কিন্তু কারণ স্লট করতে কঠিন

সক্রিয় ভারসাম্য।

3.কেভি

ব্রাশহীন মোটরের কেভি মানটি গতি / ভি হিসাবে সংজ্ঞায়িত করা হয় যার অর্থ ইনপুট ভোল্টেজটি

1 ভোল্ট (ভি) দ্বারা বৃদ্ধি পেলে ব্রাশহীন মোটরের ঘূর্ণন গতি (ঘূর্ণন / মিনিট) বৃদ্ধি পায়।

এই সংজ্ঞায়, ভোল্টেজ এবং মোটর রিলিং গতি একটি কঠোর রৈখিক আনুপাতিক সম্পর্ক অনুসরণ এবং হয়

মোটরের কাজের ভোল্টেজ, ভোল্টেজ এবং গতির মধ্যে সম্পর্ক নির্বিশেষে ধ্রুবক।

4. স্ট্যাটার ল্যামিনেশন অঙ্কন এবং ঘূর্ণন অঙ্কন

ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
