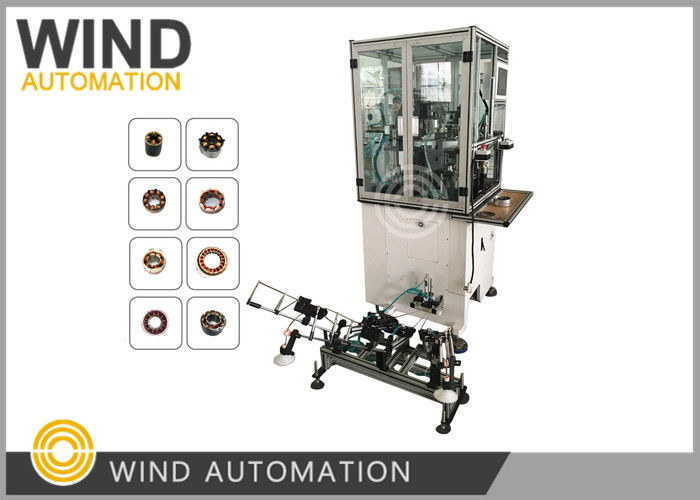

12 স্লট সহ ইলেকট্রিক মোটর স্ট্যাটর নির্মাণের স্বয়ংক্রিয় ঘূর্ণন প্রক্রিয়া
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| স্টেটর টাইপ: | বিএলডিসি স্ট্যাটার ৬পোল, ৯পোল, ১২পোল | স্টেটর সার্টিফিকেটের উইন্ডিং ওয়ে: | 3 ফেজ মোটর UVW একই ঘুর পথ |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | একক স্টেশন তিন সুই | অটোমেশন টাইপ: | সম্পূর্ণরূপে স্বয়ংক্রিয় |
| মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
12 স্লট সহ ইলেকট্রিক মোটর স্ট্যাটর নির্মাণের একটি স্বয়ংক্রিয় সিস্টেম
স্ট্যাটার ওয়াইন্ডিং মেশিনের প্রয়োগঃ
ইলেকট্রিক মোটর স্ট্যাটার নির্মাণের জন্য একটি স্বয়ংক্রিয় সিস্টেম6পোল, 9পোল, 12পোল বা 18পোল
থ্রি ফেজ ব্রাশলেস মোটর স্ট্যাটার থ্রি ফেজ এবিসি উইন্ডিং একই ভাবে।
এয়ার কন্ডিশনার কম্প্রেসার, রেফ্রিজারেটর কম্প্রেসার যা একই সময়ে ৩টি সূঁচ দিয়ে ঘুরানো যায়।
স্ট্যাটার ওয়াইন্ডিং মেশিনের সুবিধা:
|
যান্ত্রিক আন্দোলন
নিচের ছবির মত নল
দেখানো হয়েছে |
ক্যাম ডিভাইস দ্বারা চালিত ডোজেল যা ঘূর্ণায়মান এবং তারপর তারের সরাতে
উচ্চ স্লট ভরাট হার অর্জনের জন্য অ্যারে করার জন্য ব্যাসার্ধ দূরত্ব,
Stator মোড়ানো সময় স্থির যা nozzle আঘাত না
|
|
ওয়্যার গেইজ |
ব্রড তামা তারের অভিযোজন পরিসীমা থেকে0.08~1.2mm (AWG17~AWG39)
বিশেষত 0.8 মিমি (AWG20) এর কাছাকাছি ঘন তারের ব্যাসার্ধের জন্য উপযুক্ত
|
|
এক স্টেশন |
একই সময়ে তিন nozzles ঘূর্ণায়মান একটি তিন স্টেশন stator winder হিসাবে কাজ
এবং এএকই সময়ে এক স্টেশন stator winder সিঙ্ক্রোনাইজেশন নেই
ইস্যু এবং একটি স্মার্ট মেশিন অর্জন যা অনেক স্থান অর্জন না
|
স্ট্যাটার উইন্ডিং মেশিনপ্যারামিটারঃ
তারের ব্যাসার্ধঃ0.08~1.2mm (AWG17~AWG39)
স্ট্যাটার আইডিঃ 15 ~ 65mm
কোর দৈর্ঘ্যঃ7-110mm
বাঁক নং ০-৯৯৯৯৯৯
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 9 মেরু, 12 মেরু, 18 মেরু (Customizএড)
বায়ু চাপঃ ৫-৭ কেজি/বর্গ সেন্টিমিটার
শক্তিঃ ২ কেডব্লিউ,AC220V 50/60Hz
ওজনঃ প্রায় ৪৫০ কেজি
মাত্রাঃ 1600 ((L) x1100 ((W) x1400 ((H) মিমি
স্বয়ংক্রিয় ব্রাশহীন স্ট্যাটর রোলিং মেশিন সিরিজ WIND-TSM বিভিন্ন রোলিং জন্য উপযুক্ত
ব্রাশহীন মোটর কয়েল বিভিন্ন ধরনের। enameled তারের সরাসরি কয়েল কোর উপর ঘূর্ণিত হয়।
স্ট্যাটর কয়েল মোড়ানো এবং মোড়ানো এমবেডিং পদ্ধতির ঐতিহ্যগত পদ্ধতি, এটি খরচ সংরক্ষণ করে
ইমেলেড তারের এবং কয়েল সংখ্যা বৃদ্ধি (বৈদ্যুতিক মোটর স্লট ভরাট হার সম্পর্কিত) ।
চৌম্বকীয় প্রবাহ মোটর ক্ষমতা বৃদ্ধি করে। এই মেশিন WIND-TSM সিরিজ স্বয়ংক্রিয়ভাবে
মোড়ানো, সূচক, অ্যারে, কাটা এবং অন্যান্য প্রক্রিয়া সম্পন্ন করুন। অপারেটর শুধুমাত্র নিতে হবে
স্ট্যাটর বাছাই এবং স্থাপন কাজ, যা অপারেটরের শ্রম তীব্রতা হ্রাস এবং অর্জন
স্বয়ংক্রিয়তা। উপরন্তু, মেশিন একটি উল্লেখযোগ্য কার্যকরী বৈশিষ্ট্য আছে। তামা তারের nozzles হয়
সেটিং পরামিতি অনুযায়ী চলন্ত, যাতে ঘা তারের প্যাকেজ কম্প্যাক্ট, ঝরঝরে এবং সুন্দর
দেখছি।
| পার্টস তালিকা BLDC মোটর স্ট্যাটার উইন্ডিং মেশিন WIND-3A-TSM | |||
| অংশ | নাম | স্পেসিফিকেশন। | কিউ'টি |
| 1 | স্পিন্ডেল বেল্ট | HTD8M-776 | ১ পিসি |
| 2 | সজ্জিত বেল্ট | HTD8M-624 | ১ পিসি |
| 3 | বেল্ট | HTD5M-825 | ১ পিসি |
| 4 | ফিউজ | RT১৮৩২২ | ২ পিসি |
| 5 | ফিউজ | RT১৮৩১১১১২ | ২ পিসি |
| 6 | চৌম্বকীয় সুইচ | AL-11RL-02 | ১ পিসি |
| 8 | সিরামিক চাকা | ₹৪ | ১ পিসি |
| সরঞ্জাম: | |||
| 1 | অ্যালেন চাবি | ৮ পিসি | ১ সেট |
| 2 | ওপেন এন্ড চাবি | ১৩-১৬ মিমি | ১ পিসি |
| 3 | ওয়ার্ড স্ক্রু ড্রাইভার | চার ইঞ্চি | ১ পিসি |
| 4 | ফিলিপস স্ক্রু ড্রাইভার | চার ইঞ্চি | ১ পিসি |
| 5 | চাবি | ৮ পিসি | ১ সেট |
| 6 | টুল বক্স | ১ পিসি | |
| 7 | ডায়াগোনাল টানেল | ১ পিসি | |
| কাস্টমাইজড অংশ | |||
| 1 | নল | ১ পিসি | |
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
