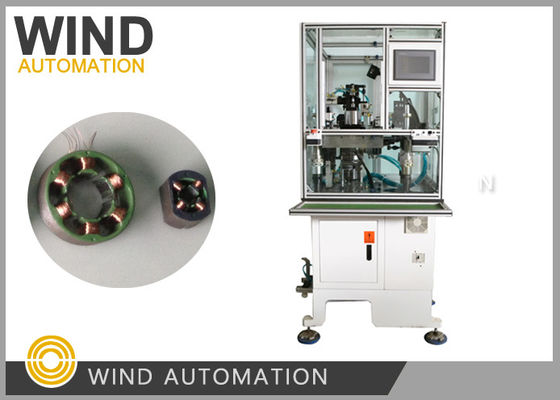

পাউডার লেপযুক্ত আইসোলেটেড স্ট্যাটার কয়েল উইন্ডিং মেশিন ব্রাশহীন মোটরের জন্য সুই উইন্ডার
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| উইন্ডিং ডায়াগ্রাম: | উইন্ডিং ডায়াগ্রাম অনুযায়ী | উইন্ডিং টাইপ: | ফ্লায়ার উইন্ডারের পরিবর্তে ইগল উইন্ডিং |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | তিন স্টেশন উইন্ডার হিসাবে একক স্টেশন 3 সূঁচ | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
| স্বয়ংক্রিয় প্রকার: | সম্পূর্ণরূপে স্বয়ংক্রিয় | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
| তারের আকার: | AWG 17, ১.২ মিমি | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
পাউডার লেপযুক্ত আইসোলেটেড স্ট্যাটার কয়েল উইন্ডিং মেশিন ইগল উইন্ডারWIND-3A-TSM
প্রয়োগঃ
থ্রি ফেজ মোটরের ইলেকট্রনিক্স স্ট্যাটর যেমন সেলাই মেশিন, এয়ার কন্ডিশনার কম্প্রেসার,
রেফ্রিজারেটর কম্প্রেসার,ওয়াটার পাম্প অটোমোটিভ অ্যাপ্লিকেশন, জ্বালানী পাম্প মোটর 6 মেরু, 9 মেরু, 12
পল বা ১৮ পল
উপকারিতা:
✔3 সুই একই সময়ে 3 স্লট বায়ু, বৃহত্তর 9pole BLDC stator জন্য 3 বার মধ্যে মোড়ানো শেষ করতে পারেন
✔ 6, 9, 12 মেরু স্ট্যাটর যা 3slots মাল্টিপল হয় বায়ু করতে পারেন
✔ বিভিন্ন তারের ব্যাসার্ধের জন্য 0.08 মিমি থেকে 1.2 মিমি পর্যন্ত রোলিং গতি সেট করা যায়,
এবং ভারী বা হালকা ওজন stators, বড় বা ছোট স্ট্যাক উচ্চতা, কোন লেমিনেশন ছাড়া ভাল apation আছে
বৈশিষ্ট্যঃ
ব্রাশবিহীন মোটর স্ট্যাটর ওয়ালিং মেশিন WIND-3A-TSMএটি মাল্টি-পোল থ্রি-ফেজ স্ট্যাটর তৈরির জন্য ডিজাইন করা হয়েছে
এর ঘুরপাক চলাচলের পথটি বর্গাকার।এটি একই সময়ে এবং স্বয়ংক্রিয়ভাবে তারের মোড়ানো এবং অ্যারেিং করে।
স্লট সুইল মোড়ানো, অ্যারেজিং, সূচক, স্থান ব্রিজ তার, কাটা তার সম্পূর্ণ স্বয়ংক্রিয়।
প্যারামিটারঃ
তারের ব্যাসার্ধঃ 0.08 ~ 1.2 মিমি (AWG17 ~ AWG39)
স্ট্যাটার আইডিঃ 15 ~ 65mm
কোর দৈর্ঘ্যঃ7-110mm
বাঁক নং ০-৯৯৯৯৯৯
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 9 মেরু, 12 মেরু, 18 মেরু (কাস্টমাইজড)
বায়ু চাপঃ ৫-৭ কেজি/বর্গ সেন্টিমিটার
পাওয়ারঃ২ কেডব্লিউ, এসি২২০ ভোল্ট ৫০/৬০ হার্জ
ওজনঃ প্রায় ৪৫০ কেজি
মাত্রাঃ 1600 ((L) x1100 ((W) x1400 ((H) মিমি
1আমাদের স্টেটরের জন্য কোন ধরণের স্টেটর সুইয়ের মোড়ক নির্বাচন করা উচিত?
উইন্ডিং মেশিন WIND-3A-TSM উইন্ডিং অ্যারে ইন্ডেক্সিং সার্ভো ডিভাইস সহ
এবং কোণ সুইং ক্যাম ডিভাইস অঙ্কন মধ্যে metioned আপনার stator মোড়ানো জন্য খুব উপযুক্ত,
এটি বড় এবং ছোট তারের, উত্তোলন বা হালকা BLDC মোটর কম্প্রেসার stators মোড়ানো খুব স্থিতিশীল।
2.আপনি কি আমাদের ডিজাইনের ঘূর্ণনকালও অনুমান করতে পারেন,আমরা কতটি স্ট্যাটার উৎপাদন করতে পারি
এক ঘন্টার মধ্যে?
আপনার ঘূর্ণন তথ্য অনুযায়ী, ঘূর্ণন সংখ্যা 27, তারের ব্যাসার্ধ 0.8mm,
আমরা প্রস্তাবিত ঘূর্ণন গতি 300RPM হয়, এবং এটি 1pc ঘা stator পেতে প্রায় 1 মিনিট সময় লাগে,
এক ঘন্টার মধ্যে আপনি 60pcs বেশী পেতে পারেন.
3মেশিনের ট্রেলের জন্য আমাদের কী কী উপাদান সরবরাহ করতে হবে?
মেশিন তৈরি এবং কমিশন করার জন্য নিচের নমুনাগুলি প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ানো
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 15pcs stators মোড়ানো যথেষ্ট
4আমরা যখন মেশিন ব্যবহার শুরু করি তখন আমাদের যদি প্রশ্ন থাকে তবে সমস্যাটি কীভাবে সমাধান করা যায়?
আপনি আমাদের ইমেইল পাঠাতে পারেন, উইন্ড অটোমেশন 24 ঘন্টার মধ্যে আপনার ইমেইল উত্তর দিতে পারেন,
নিচে সমস্যা শ্যুটিং এর একটি উদাহরণ দেওয়া হল,
মেশিনকে হোম পজিশনে ফিরিয়ে আনতে, দয়া করে নিচের ধাপগুলো অনুসরণ করুন,
1. 'ম্যানুয়াল' টিপুন, প্রধান স্পিন্ডলকে অ্যাকশনের সাথে তুলুন
2. সংমিশ্রণ nozzles, কারণ আপেক্ষিক পজিশনের প্রয়োজন nozzles
3. পিডিএফ প্রক্রিয়া প্রতি তিনটি সুইচ সামঞ্জস্য
4. সব swithes ভাল সামঞ্জস্য করা হয় পরে, জরুরী প্রেস হোম পজিশনে যেতে এবং মেশিন ভাল কাজ শুরু হবে
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
