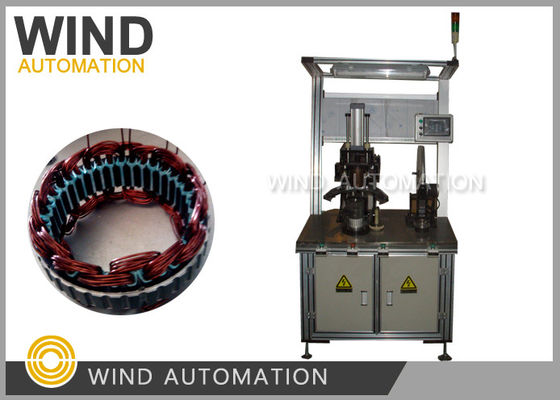

জেনারেটর কয়েল উইন্ডিং ইনসেটর মেশিন পর অল্টারনেটর কয়েল উইন্ডার

জেনারেটর কয়েল উইন্ডিং ইনসেটর মেশিন পর অল্টারনেটর কয়েল উইন্ডার

1. রাইন্ডিং সন্নিবেশ মেশিন অপারেশন প্রক্রিয়া

• উইন সন্নিবেশ টুলিং উপর wedge ফর্ম রাখুন, কাটা এবং wedge সন্নিবেশ শুরু করতে স্টার্ট বোতাম টিপুন।
• কয়েল সন্নিবেশ টুলিং উপর wedge ফর্ম রাখুন, এবং তারপর স্টার্ট বোতাম টিপুন, wedge স্বয়ংক্রিয়ভাবে টুলিং মধ্যে সন্নিবেশ করা হবে.
• কয়েল ঢোকানর টুলিং উপর মোড়ক ফর্ম রাখুন. ম্যানুয়ালি নীচে তারের ধাক্কা. তারপর মোড়ক ফর্ম আউট
• কয়েল সন্নিবেশ টুলিং মধ্যে positioner রাখুন.Then লোড stator ((স্লট কাগজ সন্নিবেশ পরে) কয়েল সন্নিবেশ টুলিং মধ্যে.
• প্রেস স্টার্ট বোতাম, কয়েল ঘূর্ণন মেশিন স্বয়ংক্রিয়ভাবে কয়েল এবং wedge সন্নিবেশ প্রক্রিয়া করতে হবে। সমগ্র প্রক্রিয়া শেষ করার পর stator আনলোড
•
• স্টেশন ভূমিকা
• মেশিনটি স্বয়ংক্রিয় স্টেপিং উইজ ফিডিং এবং স্বয়ংক্রিয় উইজ কাটার প্রক্রিয়া গ্রহণ করে। উইজের দৈর্ঘ্য প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে।
• কোল ফিডিং স্টেপ মোটর দ্বারা করা হয়। টর্ক সেনর এবং ওভার লোডিং স্বয়ংক্রিয় স্টপ সিস্টেমের সাথে, এটি ক্ষতি থেকে ছাঁচ সুই রক্ষা করতে পারে।
• দ্রুত টুলিং পরিবর্তন নকশা 20 মিনিটের মধ্যে.
• মেশিনের সমস্ত সুইচ বোতাম সুইচ।
• অপারেটিং সময় ৪৫ সেকেন্ড।
• অপারেশন উচ্চতা ১০৫০ মিমি।

•

  মেশিনের কনফিগারেশন

  পয়েন্ট	ব্র্যান্ড
  গাইডলাইন	এবিবিএ/টিসিপি
  সেন্সর	অসুস্থ
  সার্ভো মোটর	মিতসুবিশি
  পিএলসি	মিতসুবিশি
  টাচ স্ক্রিন	মিতসুবিশি
  বৈদ্যুতিক উপাদান	স্নাইডার
  বায়ুসংক্রান্ত উপাদান	এয়ারট্যাক



  মন্তব্য:

  এই কয়েল সন্নিবেশ মেশিন 20-42mm মধ্যে একটি স্ট্যাক দৈর্ঘ্য পরিসীমা জুড়ে।

• বিভিন্ন স্ট্যাক দৈর্ঘ্যের জন্য টুলিং পরিবর্তন করার প্রয়োজন নেই, কিন্তু যান্ত্রিক সমন্বয়।

জেনারেটর স্ট্যাটর তরঙ্গ মোড়ানো সন্নিবেশ ভিডিও দেখতে নীচের লিঙ্কটি ক্লিক করুন
