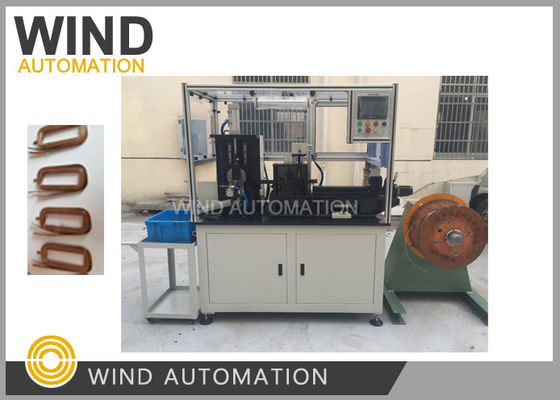

অটোমেটিক ফিল্ড কয়েল উইন্ডার WIND-PCW-F3

সম্পূর্ণ স্বয়ংক্রিয়এফইল্ড কয়েল রাইন্ডিংমেশিন WIND-পিসিডব্লিউ-এফ3

এমকাজ করার প্রক্রিয়া

মেশিন স্বয়ংক্রিয়ভাবে নিচে প্রক্রিয়া সঙ্গে ক্ষেত্র coil ঘূর্ণায়মান করতে পারেন, ক্রমাগত,

স্বয়ংক্রিয় তারের খাওয়ানো→ তারের সোজা → বাঁক স্টার্ট টার্মিনাল→ তারের খাওয়ানো I,→ বাঁকানো→ তারের খাওয়ানো II→ টুলিংয়ের জন্য তারের চাপানো→ গঠনের→ কাগজ খাওয়ানো এবং বাঁকানো মোড়ানো→ তারের কাটা→ কাগজ কাটা→ বাঁকানো গঠনের→ আনলোড,

আউটপুটঃ প্রতি টুকরো প্রায় 15 থেকে 30 পিসি, প্রতি শিফটে প্রায় 2000 পিসি / 8 ঘন্টা

মেশিন নির্মাণ

1. তারের সোজা যন্ত্রপাতি,

X,Y দিক দুই সেট গাইড চাকা সোজা গঠিত

এবং সিলিন্ডার, সিলিন্ডারটি তারকে সোজা করার জন্য টানবে।

2. তারের খাওয়ানোর প্রক্রিয়া

সার্ভো মোটর ডেল্টা তারের খাওয়ানোর মডিউল চালান, তারের খাওয়ানোর জন্য,

তারের খাওয়ানোর দৈর্ঘ্য পর্দায় সেট করা যেতে পারে, এবং তারের slotting সীমা নিশ্চিত করতে পারেন

তারের ট্র্যাক ঠিক আছে

3. টার্মিনাল বাঁক যন্ত্রপাতি শুরু

স্টার্ট টার্মিনাল বাঁক করার জন্য পলি চালানোর জন্য সিলিন্ডার ব্যবহার করুন,

নমন দিক বাম বা ডান হতে পারে

4. ওয়্যার বাঁকানো প্রক্রিয়া

এটিতে প্রেস ওয়্যার ডিভাইস এবং বন্ডিং ডিভাইস রয়েছে,

বাঁকানো দিক বাম বা ডান হতে পারে

• কাটার যন্ত্র

ফিল্ড কয়েল এর জন্য বিশেষ কাটার দিয়ে

• কয়েল রাইন্ডিং এবং আনলোডিং প্রক্রিয়া

কয়েল রাইন্ডিং মেশিনটি সিলিন্ডার দ্বারা চালিত প্রেস ওয়্যার ডিভাইস নিয়ে গঠিত,

রিডাক্টরের ট্রান্সমিশন অংশ সহ ডেল্টা সার্ভো মোটর দ্বারা চালিত ঘূর্ণন ডিভাইস,

টুলিং, টুলিং ক্ল্যাম্প ডিভাইস, ইজেকশন ডিভাইস।

তারের খাওয়ানোর প্রক্রিয়া বাঁকা তারের টুলিংয়ের স্থির অবস্থানে খাওয়ায়,

প্রেস ওয়্যার ডিভাইস ওয়্যার চাপতে শুরু, ঘূর্ণন ডিভাইস ঘোরান,

যখন সেট পজিশনে ঘোরানো হবে তখন কাগজটি ফিড হবে,

এবং স্থির অবস্থানে ঘোরানো চালিয়ে যান, এবং কাগজ কাটা, রোল রোল করতে ঘোরান।

টুলিং clamping ডিভাইস আলগা, finshed কয়েল বেরিয়ে এবং শুরু থেকে পুনরাবৃত্তি।

7. কাগজের গাইড ডিভাইস

কাগজ র্যাক, কাগজ খাওয়ানোর মোটর এবং কাগজ প্রেস ডিভাইস নিয়ে গঠিত

8মেশিনের ফ্রেম অ্যালুমিনিয়াম এবং জৈব গ্লাস

সিমেন্স বা ডেল্টা পিএলসি

ডেল্টা সার্ভো মোটর

Weinveiw টাচ স্ক্রিন

ওজনঃ প্রায় ৬৫০ কেজিমেশিনের মাত্রাঃ ১,৫০০ মিমি এক্স ৯০০ মিমি এক্স ১৭০০ মিমি³
