পণ্যের বিবরণ:
প্রদান:
|
রিমার্চার কয়েল: | স্টার্টার কয়েল হেয়ারপিন | খাওয়ানোর দৈর্ঘ্য: | 500 মিমি পর্যন্ত |
---|---|---|---|
বোরড্রাইভের জন্য এনামেল তার: | উভয় তারের উপযুক্ত | গঠন: | বাঁকা পদ্ধতি দ্বারা |
হেয়ারপিনের আকৃতি: | পাঞ্চ ডিভাইস | বিক্রির পরে: | ইঞ্জিনিয়ার বিদেশে জন্য উপলব্ধ |

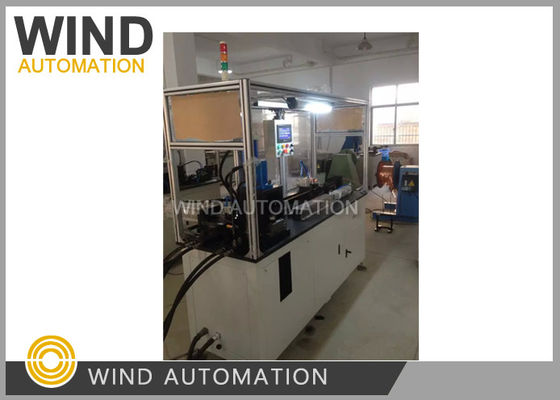

সম্পূর্ণ স্বয়ংক্রিয়এরুমাটুর কয়েল (Hairpin) মেকারবাতাস-এডব্লিউএফ
এমকাজ করার প্রক্রিয়া
মেশিন স্বয়ংক্রিয়ভাবে নিচে প্রক্রিয়া সঙ্গে hairpin অবিচ্ছিন্নভাবে গঠন করতে পারেন,
স্বয়ংক্রিয় ওয়্যার ডেরিলিং→ ওয়্যার ফিডিং→ ওয়্যার স্ট্রেইটনার → প্রেস ওয়্যার →
সাইড এনামেল অপসারণকারী → তারের প্রস্থ এনামেল অপসারণকারী → তারের টানুন→তার কাটা
→ তারের বাঁক→ Punch গঠনের তারের → আনলোড,
আউটপুটঃ প্রতি টুকরো প্রায় 3s ¢ থেকে 5s ¢,
টুলিং ছয় armature coils জন্য সহজে পরিবর্তন করা যেতে পারে
1 M154104458
2 M154097736
3 M154038444
M154103929 এনামেল তারের আকৃতিকে খালি তারের আকৃতিতে পরিবর্তন করা হবে
5 ¢ M154105507 এনামেল তারের আকৃতিকে খালি তারের আকৃতিতে পরিবর্তন করা হবে
৬ ¢ এমবিডি-৭জি
মেশিন নির্মাণ
1. স্বয়ংক্রিয় তারের ড্রিলিং ডিভাইস
2. তারের সোজা যন্ত্রপাতি,
X,Y দিক দুই সেট গাইড চাকা সোজা গঠিত
এবং সিলিন্ডার, সিলিন্ডারটি তারকে সোজা করার জন্য টানবে।
3. তারের খাওয়ানোর প্রক্রিয়া
সার্ভো মোটর ডেল্টা তারের খাওয়ানোর মডিউল চালান, তারের খাওয়ানোর জন্য,
তারের ফিডিং দৈর্ঘ্য স্ক্রিনে সেট করা যায়,
এবং সর্বোচ্চ. তারের খাওয়ানোর দৈর্ঘ্য 500mm হয়
4. এনামেল অপসারণ যন্ত্র
মলম অপসারণকারী দুটি কাঠামো নিয়ে গঠিত,
সাইড এনিমেল রিমুভার এবং প্রস্থ এনিমেল রিমুভার
সাইড এনামেল অপসারণকারী 3pcs রত্ন ছুরি ব্যবহার করুন সাইড এ এনামেল ছাঁটা বন্ধ ঘোরান
প্রস্থ এনামেল অপসারণকারী বিপরীত দিক স্ক্র্যাচ দুটি কাটার ব্যবহার
এবং স্ক্র্যাচ গভীরতা নিয়ন্ত্রণ / সীমাবদ্ধ
টচ স্ক্রিনে এনামেল রিমুভার ফাংশন চালু / বন্ধ করা যেতে পারে।
5কাটার যন্ত্রপাতি
কাটিয়া যন্ত্রপাতি প্রেস তারের এবং কাটা তারের ডিভাইস গঠিত,
কাটা আগে, তারের সিলিন্ডার চাপুন এবং তারের সরঞ্জাম চাপুন এটি সরানো প্রতিরোধ করতে,
এবং তারপর চারটি কাটার দিয়ে তার কাটা, একই ঘটতে পারে যদি burr অপসারণ
6. ওয়্যার বাঁকানো প্রক্রিয়া
এটিতে প্রেস ওয়্যার ডিভাইস এবং বন্ডিং ডিভাইস রয়েছে যা সিলিন্ডার দ্বারা চালিত হয়
এবং হাইড্রোলিক সিস্টেম দ্বারা চালিত punching forming ডিভাইস।
গঠনের পরে, বাঁকাইয়ের তারের সিলিন্ডার ফিরে আসার সময় স্বয়ংক্রিয়ভাবে হেয়ারপিনটি আনলোড করুন।
সিমেন্স বা ডেল্টা পিএলসি
ডেল্টা সার্ভো মোটর
Weinveiw টাচ স্ক্রিন
এয়ারট্যাক সিলিন্ডার
ওজনঃ প্রায় ৮৫০ কেজি
মেশিনের মাত্রাঃ 1,800mm x 750mm x 1800mm3
মেশিন এবং তারের ড্রিলিং ডিভাইস 3000mm দূরত্ব থাকতে হবে
