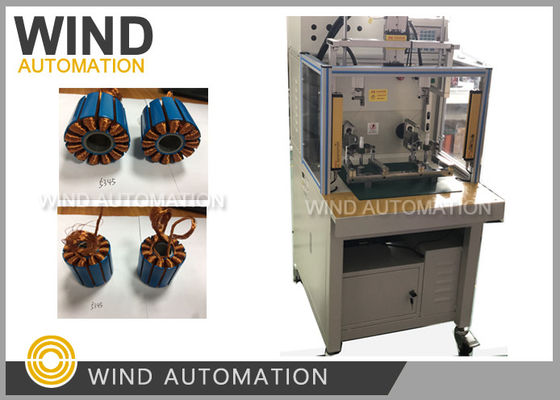

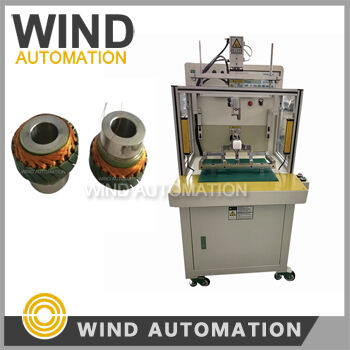

Bldc Pmac স্ট্যাটার উইন্ডিং মেশিন 12 24 36 দাঁত স্ট্র্যান্ডস ওয়্যার ফ্লায়ার উইন্ডিং
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| মোটর প্রকার: | ১২-দন্ত ২৪-দন্ত ৩৬-দন্ত বাইরের স্ট্যাটার, রটার, আর্মিটর | বক্ররেখা: | LRK উইন্ডিং CNC নিয়ামক CNC300 এ সেট করা যেতে পারে |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | একক বা ডাবল স্টেশন | বাতাসের গতি: | 300RPM প্রতি ওয়্যার গেজ |
| একক তার বা মুটি তার: | একক তার বা মুটি তার | স্টেটর ওডি: | 160 মিমি (6.30") |
| মোটর ওয়াইন্ডিং: | বিএলডিসি এবং পিএমএসি স্ট্যাটর,পাম্প,আরসি মডেলের বিমানের মোটর স্ট্যাটর,বিমান,ড্রোন, | বিক্রয়ের পরে: | প্রকৌশলী বিদেশে পরিষেবা মেশিনারি উপলব্ধ |
| বিশেষভাবে তুলে ধরা: | ফ্লায়ার ওয়ালিং মেশিন,মোটর উইন্ডিং মেশিন |
||
স্ট্র্যান্ডস ওয়্যার ফ্লায়ার ওয়াইন্ডিং 12-টুথ 24-টুথ 36-টুথ BLDC এবং PMAC স্টেটরসWIND-HMW-205D
স্টেটর ওয়াইন্ডিং মেশিন অ্যাপ্লিকেশন:
স্টেটর ফ্লায়ার ওয়াইন্ডিং মেশিন আউটরানার BLDC মোটর স্টেটর যেমন ওয়াইন্ডিং করে
BLDC এবং PMAC, মডেল স্টেটর, ফ্যান স্টেটর, সিলিং ফ্যান স্টেটর,
খেলনা মোটর, স্কেটবোর্ড হুইল মোটর স্টেটর, বড় আকারের বাইরের স্টেটর,
ড্রোন স্টেটর, এয়ারপ্লেন, এয়ারক্রাফট হেলিকপ্টার মোটর আউটরানার স্টেটর
RC মডেল এরোপ্লেন মোটর
ফ্লায়ার উইন্ডার প্রশ্ন এবং উত্তর:
1. দাঁতগুলির মধ্যে এবং দুটি সংলগ্ন দাঁতের মধ্যে ফ্লায়ারের কতটা জায়গা প্রয়োজন?
সম্পূর্ণভাবে ক্ষতযুক্ত দাঁত?
ফ্লায়ার ওয়াইন্ডিং মেশিনের জন্য 27 স্ট্র্যান্ড তারের জন্য দাঁতগুলির মধ্যে 2.8 মিমি প্রয়োজন, 0.28 মিমি আকার,
সুতরাং 4 মিমি স্লট প্রস্থ যথেষ্ট
2.আমরা স্টেটরগুলির জন্য ন্যূনতম এবং সর্বাধিক মাত্রা কী তা সম্পর্কে তথ্য প্রয়োজন,প্রতিটি স্টেটর প্রকারের জন্য টুলিং কীভাবে পরিবর্তন/তৈরি করতে হবে
আপনি স্টেটরগুলির প্রকারভেদ করতে পারেন, একক স্টেশন উইন্ডার WIND-HMW-205S উপযুক্ত হবে,
স্টেটরগুলির জন্য ন্যূনতম এবং সর্বাধিক মাত্রা OD পরিসীমা হল
12 মিমি (0.48 ''), 12 স্লট,এবং 160 মিমি (6.30 ''),
3.
আমাদের লক্ষ্য হল স্টেটরগুলি ক্ষত করা যা সম্ভবত (ব্যাস) 80 মিমি এবং 350 মিমি এর মধ্যে থাকবে,স্ট্যাক উচ্চতা 15...100 মিমি
WIND-HMW-205S 160 মিমি এর নিচে ছোট স্টেটর OD তৈরি করার জন্য ডিজাইন করা হয়েছে,
এটি বড় স্টেটর ক্ষত করার জন্য উপযুক্ত নয়,
যেমন একটি গাড়ি ট্রাক হিসাবে কাজ করতে পারে না,
অন্য ধরণের মেশিন WIND-HMW-1M হল ই-বাইক হুইল মোটর ওয়াইন্ডিংয়ের জন্য,
সেই উইন্ডারটি বৈদ্যুতিক বাইকের বড় হুইল মোটরের জন্য ডিজাইন করা হয়েছে,
https://vimeo.com/143140931ফ্লাইং মডেলস স্টেটর ওয়াইন্ডিং মেশিন সুবিধা:
ওয়াইন্ডিং প্রকার
| সিএনসি ফ্লায়ার ওয়াইন্ডিং নিডেল ওয়াইন্ডিংয়ের চেয়ে দ্রুত |
স্মার্ট মেশিন টুলিং পরিবর্তন করা সহজ
|
| একটি মেশিন যা কাস্টম ওয়াইন্ডিং স্কিম তৈরি করে যার সাহায্যে আপনি আপনার প্রোটোটাইপ এবং কম ভলিউম প্রোডাকশন রানে বিভিন্ন কেভি মান পরীক্ষা করতে পারেন। |
WIND-HMW-205D এর মতো একটি ওয়াইন্ডিং মেশিন একটি প্রস্তুতকারকের কাছ থেকে কাস্টম ওয়াইন্ডিং স্কিম অর্ডার করা থেকে অনেক সময় বাঁচাতে পারে। আউটরানার মোটর স্টেটর আকার |
| 2 স্লট থেকে 24 স্লট পর্যন্ত, অন্যান্য স্লটগুলি কাস্টম তৈরি করা হয়, স্টেটর ওয়াইন্ডিং মেশিনটি যে ক্ষুদ্রতম বাইরের ব্যাস ক্ষত করতে পারে তা হল 12 মিমি (0.48 ''), 12 স্লট, নীচের ক্ষত স্টেটর ছবিতে দেখানো হয়েছে |
একক তার বা মাল্টি তার
|
| একটি তার বা স্ট্র্যান্ড সমান্তরাল তার সহ স্টেটর ক্ষত করতে পারে |
মাল্টি তারগুলি পরিচালনা করা হয়
|
| 15 পিস টেনশনার সহ 30 পিস তার |
ব্রাশলেস মোটর আউটরানার স্টেটর ফ্লায়ার ওয়াইন্ডিং মেশিন প্যারামিটার:
|
তারের ব্যাস: 0.10~0.60 মিমি (AWG18 ~ AWG23)
অপারেশন বিকল্প: অটো
স্বয়ংক্রিয় ওয়াইন্ডিং, স্বয়ংক্রিয় ইন্ডেক্সিং, স্বয়ংক্রিয় ওয়াইন্ডিং ব্যবস্থা, স্বয়ংক্রিয় ক্ল্যাম্পিং এবং কাটিং
স্টেটর স্লট নং: 2 থেকে 24 স্লট (অন্যান্য স্লট কাস্টম তৈরি)
তারের স্থানচ্যুতি: 60 মিমি
পাওয়ার সাপ্লাই: AC220V 50/60Hz
ওজন: প্রায় 350 কেজি
মাত্রা: 1260(L)x650(W)x1150(H)মিমি
কন্ট্রোলার: CNC300
এই ওয়াইন্ডিংগুলির উদ্দেশ্য হল যখন তাদের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয় তখন একটি চৌম্বক ক্ষেত্র তৈরি করা
ওয়াইন্ডিং মেশিনের বিভিন্ন প্রকার রয়েছে, সাধারণ ম্যানুয়াল ফিড মেশিন থেকে জটিল
কম্পিউটার-নিউমেরিক-কন্ট্রোল (সিএনসি) মেশিন। ওয়াইন্ডিং মেশিনের কিছু সাধারণ ব্যবহার হল কয়েল
ওয়াইন্ডিং, দড়ি ওয়াইন্ডিং, এবং অবিচ্ছিন্ন ওয়াইন্ডিং। অনেক শিল্প এই ডিভাইসগুলি ব্যবহার করে,
ইলেকট্রনিক্স, স্টেটর, রোটর এবং মোটর উৎপাদন এবং তার শিল্পের আর্ম্যাচার সহ।
নীচের নমুনা এবং অঙ্ক মেশিন উত্পাদন এবং কমিশনিংয়ের জন্য প্রয়োজন:
1. স্টেটর স্ট্যাক 5 পিস ওয়াইন্ডিং ছাড়া
2. ক্ষত স্টেটর 1 পিস
3. 10 পিস স্টেটর ক্ষত করার জন্য পর্যাপ্ত 1 রোল তামার তার
4. স্টেটর ল্যামিনেশন অঙ্কন এবং ওয়াইন্ডিং অঙ্কন
স্ট্র্যান্ড তারের স্টেটর উইন্ডার দেখার ভিডিও দেখতে নীচের লিঙ্কে ক্লিক করুন
https://vimeo.com/292046631
