সম্পূর্ণ স্বয়ংক্রিয় মোটর উইন্ডিং মেশিন 8kw লেপা স্ট্যাটার স্ট্যাকের জন্য দাঁত উইন্ডিং
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| অবস্থা: | নতুন | অক্ষ: | 4 অক্ষ |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | এক স্টেশন/ডাবল স্টেশন | বাতাসের গতি: | ওয়্যার গ্যাজ, স্ট্যাটার সাইজ অনুযায়ী সর্বোচ্চ ৪০০ আরপিএম |
| স্বয়ংক্রিয় প্রকার: | সম্পূর্ণ স্বয়ংক্রিয় | মেশিন রঙ মোটর উইন্ডিং: | সাদা বা প্রতি গ্রাহকের প্রয়োজনীয়তা |
| মোটর ঘুর: | লেপযুক্ত স্ট্যাটার স্ট্যাক বা প্লাস্টিকের ক্যাপগুলির জন্য দাঁত ঘূর্ণন | বিক্রয় পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
| বিশেষভাবে তুলে ধরা: | ফ্লায়ার ওয়ালিং মেশিন,মোটর উইন্ডিং মেশিন |
||

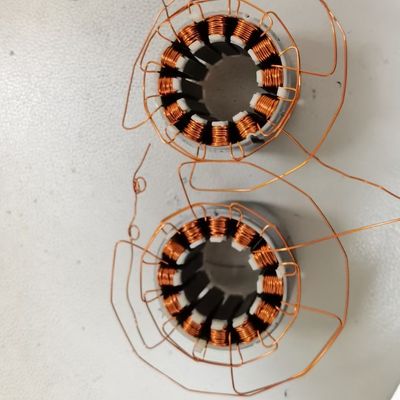

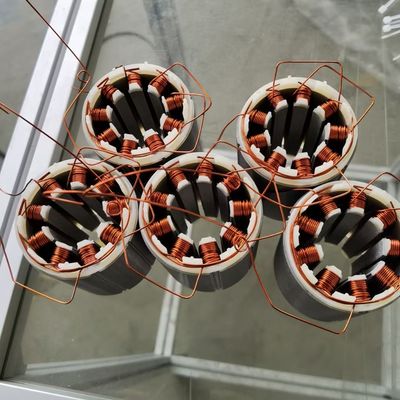

স্ট্যাটার ওয়াইন্ডিং মেশিন দাঁতে রোলস তৈরি করতে WIND-BLDC
স্ট্যাটার দাঁত মোড়ানো মেশিন অ্যাপ্লিকেশনঃ
ইনস্লট স্ট্যাটরের জন্য দাঁতের উপর কয়েল তৈরি করুন যেমন 36 স্লট স্ট্যাটর,
স্ট্যাটার উইন্ডিং মেশিনপ্যারামিটারঃ
| মডেল | WIND-BLDC-2,4 |
| উইন্ডিং স্ট্যাক | ইনসোল্ট স্ট্যাটর |
| স্টেশন | একক স্টেশন |
| তারের ব্যাসার্ধ | 0.1-1.2 মিমি ((স্ট্যাটার স্লট ভরাট হার এবং স্লট প্রস্থ অনুযায়ী) |
| স্ট্যাটার আকার | বাইরের ব্যাসার্ধঃ সর্বোচ্চ ২৩০ মিমি (৯.০৫৫'') অভ্যন্তরীণ ব্যাসার্ধঃমিনিট ১০ মিমি (০.৩৯৪'') স্ট্যাক ওজনঃ সর্বোচ্চ 10 কেজি (পাউন্ড) স্ট্যাক দৈর্ঘ্যঃ সর্বোচ্চ 100 মিমি (3.94 ′′) |
| প্রোগ্রাম সেটিং |
সর্বোচ্চ ধাপ 200 ধাপ। সিস্টেম প্রোগ্রাম 10 সেট সংরক্ষণ করে, যা কম্পিউটার দ্বারা আপলোড করা এবং সীমাহীন স্টোরেজ সহ ডাউনলোড করা যেতে পারে এমন স্টোরেজের চেয়ে বড়।
|
| ঘূর্ণন গতি | সর্বাধিক.৪০০rpm ((ডায়েরির আকার, স্ট্যাকের দৈর্ঘ্য এবং স্ট্যাটরের আকার অনুযায়ী) |
| অক্ষ | ৪ অক্ষ |
| মোট ক্ষমতা | ৮ কিলোওয়াট |
| ইনপুট | AC380V ±10%3 ফেজ 50/60Hz |
| বায়ু উৎস | 0.4~0.7Mpa |
| মেশিনের আকার | প্রায় 1000 ((W) × 800 ((D) × 1800 ((H) মিমি |
প্রশ্ন ও উত্তর:
1. নিচের ব্রাশহীন মোটরগুলির ঘূর্ণন চক্রের সময় কত?
স্ট্যাটরের বাইরের ব্যাস 230 মিমি।
অভ্যন্তরীণ ব্যাসার্ধ ১৬৭.২ মিমি।
স্ট্যাটরের দৈর্ঘ্য ১০ মিমি থেকে ১০০ মিমি পর্যন্ত, কিন্তু এখন আমাদের ১০ মিমি দৈর্ঘ্যের স্ট্যাকের অর্ডার আছে।
প্রতিটি দাঁতে 40 টি ঘূর্ণন রয়েছে যা সমান্তরালভাবে 0.4 মিমি ব্যাসার্ধের 4 টি তারের সাথে।
চক্রের সময়ঃ Fঅথবা উপরে উল্লিখিত প্রতিটি stator মোড়ানো এটা টুকরা প্রতি 10 মিনিট খরচ
2আপনার মেশিন ব্যবহার করার জন্য কি আমাদের ইলেক্ট্রোস্ট্যাটিক লেপ ব্যবহার করতে হবে?
মেশিন আপনার বৃহত্তম stator দৈর্ঘ্য অনুযায়ী ডিজাইন করা হয়, যেমন একটি বড় stator জন্য, এটা খুব ভারী হতে হবে
কমপক্ষে ৫ কেজি, তাই মোড়ানোর সময়, আমাদের একটি হ্রাসকারী যোগ করতে হবে যাতে মোড়ানো মসৃণ এবং প্রভাবিত না হয়,
প্রতিটি দাঁতে 40 টি ঘূর্ণন রয়েছে যা সমান্তরালভাবে 0.4 মিমি ব্যাসার্ধের 4 টি তারের সাথে।
আপনার তারের এবং ঘূর্ণন স্লট এলাকা জন্য খুব বেশী,
উপরে স্তর তারের নিচে স্তর তারের চাপা হবে,
উপরে স্তর তারের নিচে পড়ে যাবে,
বায়ু অটোমেশন পরামর্শঃ
1আমরা আইসোলেশন ক্যাপ প্রস্তাব এবং আমরা ক্যাপ ডিজাইন করতে পারেন
যদি ঘূর্ণন প্রদর্শন দেখায় যে নিরোধক ক্যাপ প্রয়োজন হয়
আপনি উল্লেখ করতে পারেন36 স্লট ইলেক্ট্রোস্ট্যাটিক লেপ স্ট্যাটর রোলিং মেশিনভিডিও,
এটা আপনার মত একই বাঁকানো উপায় কিন্তু এটা খুব সামান্য বাঁক আছে (কম 30turns)
2. যদি আপনি প্লাস্টিকের ক্যাপ তৈরি করতে সরঞ্জাম বিনিয়োগ করতে চান না এবং
এই উপাদানটি ১৫৫ ডিগ্রি সেলসিয়াসে প্রতিরোধ করতে হবে
আপনি 0.7mm থেকে 0.8mm একক তারের পরিবর্তে ব্যবহার করতে পারেন
0.56 মিমি ব্যাসের 2 টি তার বা 0.4 মিমি ব্যাসের 4 টি তার ব্যবহার করে
মেশিন তৈরি এবং চালু করার জন্য নিচের নমুনা এবং অঙ্কন প্রয়োজনঃ
1.স্লট ভরাট হারের চেক করার জন্য স্টেটর ল্যামিনেটরের CAD অঙ্কন
2. উইন্ডিং ডায়াগ্রাম
3. তামা তারের 1 রোল 2pcs stators মোড়ানো যথেষ্ট
4. stator অবস্থান slotting জায়গা আছে
প্রধান অংশ
| না, না। | নাম | ব্র্যান্ড | মন্তব্য |
| 1 | পিএলসি | ইয়াসকাওয়া | |
| 2 | সার্ভো মোটর | ইয়াসকাওয়া | |
| 3 | টাচ স্ক্রিন | ওয়াইনভিউ | |
| 4 | সেন্সর | ওমরন | |
| 5 | বৈদ্যুতিক ইউনিট | স্নাইডার | |
| 6 | বায়ুসংক্রান্ত ইউনিট | সিনচেন | |
| 7 | বলের লেয়ার | এনএসকে | |
| 8 | স্ক্রু গাইড | হিউইন | |
| 9 | টাইমিং বেল্ট | গেটস | |
| 10 | পাওয়ার সাপ্লাই | ভালোভাবে বোঝা | |
| 11 | টেনশনার | ETA-1000/L-R | |
| 12 | রিডাক্টর | Nidec-SHIMPO | উত্তোলন stator প্রয়োজন মোটর হ্রাসকারী |
36slots stator ঘূর্ণন মেশিনের ভিডিও দেখতে নীচের ছবিতে ক্লিক করুন
চার অক্ষ সার্ভো ডিভাইস সঙ্গে এই সুই মোড়ক মেশিন মোড়ক, সূচক, তারের করা, স্বয়ংক্রিয়ভাবে demolding,স্ট্যান্ডার্ড টাইপ 120mm এর নিচে OD সঙ্গে BLDC stator জন্য টুলিং পরিবর্তন করতে নমনীয় হয় (4.72 '), আইডি 10 মিমি (0.39' থেকে 100 মিমি ((3.94'), উচ্চতা 100 মিমি ((3.94'), সর্বাধিক স্ট্যাটার স্ট্যাক ওজনঃ 3 কেজিএস (6.6 পাউন্ড)
