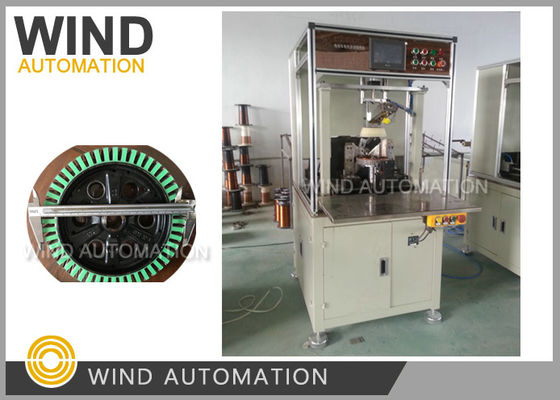

3 কেডব্লিউ ইলেকট্রিক সাইকেল ওয়্যার উইন্ডিং মেশিন হাব মোটর চাকা মোটর উইন্ডার

3 কেডব্লিউ ইলেকট্রিক সাইকেল ওয়্যার ওয়াইন্ডিং মেশিন হাব মোটর হুইল মোটর উইন্ডার WIND-HMW-1M

প্রয়োগঃ

বড় ওভাররানার মোটর স্ট্যাটর যেমন ওডি 198 মিমি, 226 মিমি, 262 মিমি ((7.79' ~ 10.33'')

বৈদ্যুতিক সাইকেল, হাব মোটর, চাকা মোটর

উপকারিতা:

1. তিন অক্ষের সার্ভো সিস্টেম,উইন্ডিং,ইন্ডেক্সিং,অ্যারেজিং Mitsubishi সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়

2ফ্লায়ার রিং দ্রুত

3. বড় বাইরের stator আচ্ছাদন বাইরের stator ব্যাসার্ধ পর্যন্ত 266mm

4. ক্রমাগত টর্ক সার্ভো মোটর, ক্রমাগত টেনশন

5৭২ ভোল্ট পর্যন্ত ইলেকট্রিক সাইকেল ঘুরানোর অভিজ্ঞতা আছে।

টেকনিক্যাল ডেটাঃ

স্ট্যাটার স্লটঃ কোন প্রয়োজন নেই

স্ট্যাটার বাইরের ব্যাসার্ধঃ১৯৮ মিমি, ২২৬ মিমি, ২৬২ মিমি

রক্ষাকবচ স্ট্যাক উচ্চতাঃ 14-30mm

তারের ব্যাসার্ধঃ 0.3mm- 0.6mm

তারের সংখ্যাঃ ১-১৩ পিসি

বায়ু উৎস চাপঃ0.4-0.7 এমপিএ

পাওয়ার সাপ্লাই ভোল্টেজঃ 3 ফেজ 380V ± 10% 50Hz

শক্তিঃ প্রায় ৩ কিলোওয়াট

প্রশ্ন ও উত্তর:

1.কিভাবে উইন্ডিং মেশিনটি সূচিকরণ করেঃ ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে?

স্বয়ংক্রিয়ভাবে Mitubishi servo ডিভাইস সঙ্গে

2.কীভাবে স্ট্যাটরটি ঘূর্ণন প্রক্রিয়া চলাকালীন স্থির করা হয়?

মেশিনে স্টেটর উপর ম্যানুয়ালি লোড করুন এবং কভার দিয়ে চাপুন

3.তামার তারের ব্যাসার্ধের পরিসীমা আপনার মেশিন কাজ করতে পারেন (সর্বনিম্ন এবং সর্বোচ্চ)?

0.3 মিমি থেকে 0.51 মিমি

4. মোড়ানো মেশিনটি কোন স্তরিত দৈর্ঘ্যের কাজ করতে পারে?

স্ট্যান্ডার্ড চাকা মোটর ঘূর্ণন মেশিন হাব মোটর stator স্ট্যাক উচ্চতা10mm ~ 30mm,

20 মিমি ~ 50 মিমি (কাস্টমাইজড)

5.মোড়ানো প্রক্রিয়াটি কি স্বয়ংক্রিয় নাকি ম্যানুয়াল?

স্বয়ংক্রিয়ভাবে Mitubishi servo ডিভাইস সঙ্গে

6.মোড়ানোর সময় বা পরে কি তামার তারের চাপানো এবং কম্প্যাক্ট করা সম্ভব?

একটি পৃথক মেশিন দিয়ে মোড়ানো প্রক্রিয়া পরে তারের কম্প্যাক্ট

7.মেশিনের ওপেন স্লট এর প্রস্থের মাত্রা কোন সীমাবদ্ধতা আছে?

ন্যূনতম. খোলা স্লট প্রস্থ>1.8mm, চীন হাব মোটর ঘূর্ণায়মান স্লট খোলা প্রস্থ সাধারণত হয়2mm, 3mm

8.অপারেটরের কাজের এলাকায় মেশিনের উচ্চতা কত?

উইন্ডিং মেশিন অপারেশন উচ্চতা 750mm

9. মেশিন কোন সেন্সর আছে কিনা তা পরীক্ষা করার জন্য তারের সঠিক কিনা ((যেমন সেন্সর

তারের ভাঙা আছে কিনা তা পরীক্ষা করুন)?

মেশিন বিরতি এবং অ্যালার্ম যদি তারের ভাঙা

10. আপনার কাছে কি রোলিংয়ের পরে চাকা মোটর পরীক্ষা করার জন্য মেশিন আছে?

হ্যাঁ, পৃথক পরীক্ষার মেশিন

11.আপনি কিভাবে মেশিনে অংশটি রাখেন, রোলিংয়ের আগে এবং পরে?

এটি একটি ভারী চাকা মোটর প্রায় 15 কেজি।

আমরা এত ভারী স্ট্যাটার পরিচালনা করিনি,ওপেটার লোড/অনলোড ৫ কেজি এর নিচে ম্যানুয়ালি করা যাবে।

উদাহরণস্বরূপ, একটি 198mm ওডি চাকা মোটর stator ওজন প্রায় 2KGS

প্রধান কনফিগারেশনঃ

ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
