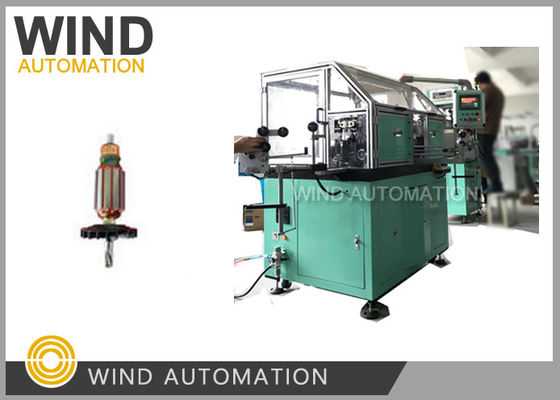

3.0 কেডব্লিউ 2500r/মিনিট দুই ফ্লায়ার উইন্ডিং মেশিন উইপার মিক্সার মোটরের জন্য

দুই ফ্লায়ার সম্পূর্ণ স্বয়ংক্রিয় উইন্ডার ল্যাপ উইন্ডিং মেশিন উইপার মিশ্রণকারী মোটরের জন্য WIND-STR

প্রয়োগঃ

এই সজ্জা winder WIND-STR মোটর ভর উত্পাদন জন্য একটি দ্রুত ফ্লায়ার কয়েল winding মেশিন

হুক টাইপ কমিউটেটর আর্মচার, মিক্সার, ভ্যাকুয়াম ক্লিনার, হ্যামার, পাওয়ার টুল...

কাজের নীতিঃ

এই সম্পূর্ণ স্বয়ংক্রিয় উইন্ডিং মেশিন WIND-STR ডাবল ফ্লায়ার কাঠামো মানিয়ে,২ পিসিএমইটসুবিশিসার্ভো

মোটর ড্রাইভ দুই ফ্লায়ার ঘূর্ণন, এবং 1pc Mitubishi সূচক সার্ভো মোটর নিশ্চিত সঠিক

সূচিকরণ।

কাজ করার সময় armature স্ট্যাক বাঁদিকে এবং ডানদিকে দুই ঘূর্ণায়মান টুলিং এবং শ্যাফ্ট দ্বারা শক্তভাবে clamped হয়

clamping ডিভাইস. যখন ফ্লায়ার চলছে, তারের তারের ধারক মাধ্যমে যায়, টেনশন ডিভাইস তারপর প্রবেশ

গহ্বর স্পিন্ডল, তারের স্লাইডিং চাকা থেকে বেরিয়ে আসে, তারপর তারের ফ্লায়ার মাধ্যমে armature স্লট মধ্যে স্লাইড

তারের গাইডিং হুইল. এই ধাপের পরে, রোলিং করতে স্লট মধ্যে armature।

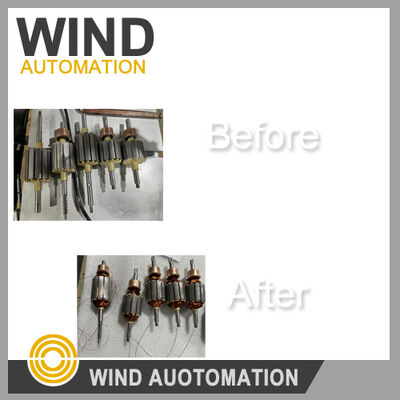

Armature ডাবল ফ্লায়ার ঘূর্ণন মেশিন WIND-STR তারের দুটি পৃথক রোলস থেকে কন্ডাক্টর নেয়

একই সময়ে একসঙ্গে দুই স্লট মোড়ানো। একবার সঠিক সংখ্যা ঘূর্ণন সঙ্গে এবং সংযুক্ত করা হবে

সংশ্লিষ্ট কমিউটেটর হুক, armature স্বয়ংক্রিয়ভাবে পরবর্তী জোড়া স্লট হতে ইন্ডেক্স হয়

ক্ষত।

উপকারিতা:

1পাগলদ্রুত, স্বাভাবিক অবস্থায় গতিতে বাতাস করতে পারেন 1000~1500rpm, এক টুকরা ঘা armature পেতে

২৩

2. মোড়ক পরামিতি বিভিন্ন armatures জন্য টাচ স্ক্রিনে সেট করা যেতে পারে, সহজ অপারেশন

১২টি স্লট, ২৪টি হুক

১২টা স্লট, ১২টা স্লট

দ্রুত বিবরণ:

প্যারামিটার ডেটাঃ

তারের ব্যাসার্ধ পরিসীমাঃ 0.16 ~ 1.2 মিমি

রক্ষাকবচ ব্যাসার্ধঃ 20 ~ 85 মিমি

স্ট্যাক দৈর্ঘ্যঃ 10 ~ 70 মিমি

শ্যাফ্ট ব্যাসার্ধঃ 3 ~ 15 মিমি

শ্যাফ্ট দৈর্ঘ্যঃ 250mm কম

আর্মার স্লটঃ এমনকি স্লট

বাঁক সংখ্যাঃ 0~9999

কমিউটেটরের ব্যাসার্ধঃ ৮-৪০ মিমি

ঘূর্ণন গতিঃ 0~2500 rpm

ঘূর্ণন মোটর শক্তিঃ 1.5KWX2

কোণ সনাক্তকরণের গতিঃ 0 ~ 3000 rpm

কোণ সনাক্তকারী মোটর শক্তিঃ 0.75KWX1

বায়ু সরবরাহ চাপঃ 4 ~ 6 কেজি / সেমি 2

মেশিনের মোট শক্তিঃ 4.0 KW

ভোল্টেজঃ তিন ফেজ এসি 380V 50/60 Hz

ওজনঃ ১২৫০ কেজি

মাত্রাঃ 2000 ((দৈর্ঘ্য) X1000 ((প্রস্থ) X1800 ((উচ্চতা) মিমি

প্যাকেজের আকার 1800*1510*1920 মিমি প্রায় 5.2 CBM

এইচএস কোডঃ 8479811000

প্রধান অংশ:

জাপান Mitsubishi PLC

জাপান Mitsubishi বা Panasonic সার্ভো মোটর নিয়ন্ত্রণ সিস্টেম

5.7 ¢ রঙিন টাচ স্ক্রিন সিস্টেম

এসএমসি সিলিন্ডার



​ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
