পণ্যের বিবরণ:
প্রদান:
|
কুণ্ডলী ঘুর টাইপ: | আর্মেচার ল্যাপ তারের উইন্ডিং | মোটর প্রকার: | পাওয়ার টুল, ড্রিল, হাতুড়ি, ডি রানহুরা, খাঁজ কমিউটার |
---|---|---|---|
উইন্ডিং পদ্ধতি: | ফ্লায়ার উইন্ডিং নিডেল উইন্ডিং নয় | স্টেশন: | এক স্টেশন দুই ফ্লায়ার |
মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
এনসিএম নম্বর / এইচএস কোড:: | কয়েল উইন্ডিং মেশিন 8479811000 | ||
লক্ষণীয় করা: | রোটার ওয়ালিং মেশিন,ডায়নামিক ব্যালেন্সিং মেশিন |

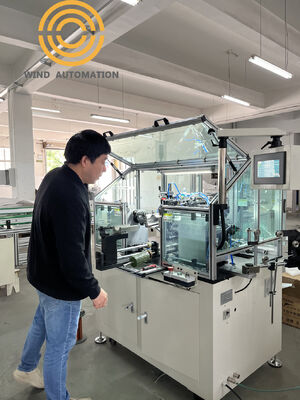

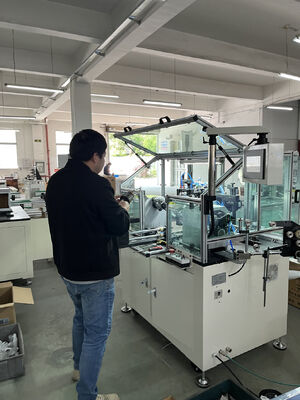

পিএমডিসি রটার রাইজার কমিউটেটর আর্মারে AWG16 থেকে AWG30 তামার তারের উইন্ডিং মেশিন
WIND-ST-TD2B
প্রয়োগঃ
স্লট রাইন্ডিং
উপকারিতা:

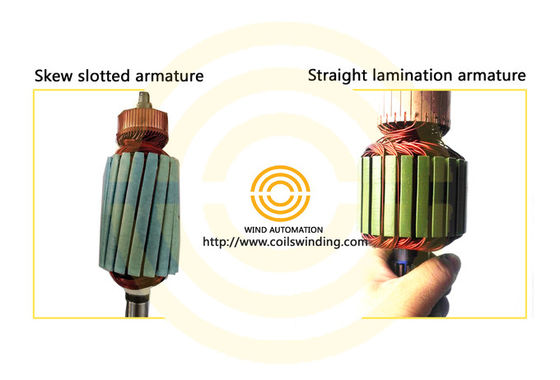

1পাতলা তামার তারের সঙ্গে armature জন্য,
মেশিন AWG30 ((0.25mm) তামা তারের ব্যাসার্ধ armature মোড়ানো ভাল প্রতিক্রিয়া ছিল
2. ঘন তারের সঙ্গে armature জন্য, মেশিন WIND-ST-TD2B AWG16 (1.35mm) armature পরিচালনা করতে পারেন
3.বিশেষ মনোনীত commutator slotting মেশিন সঙ্গে কাজ করার কোন প্রয়োজন নেই
4. স্লট কমিউটেটরের গুণমান ভাল হলে 98% এর বেশি ফলন হার নিশ্চিত
5. এখন পর্যন্ত এটি স্লট টাইপ armature মোড়ানোর জন্য চীন সেরা মেশিন
প্যারামিটার:
পাওয়ার সাপ্লাইঃ 220V, 50HZ
মোটরঃ ওয়াইন্ডিং Mitsubshi 1000W সার্ভো মোটর
Mitsubshi 400W সার্ভো মোটর সাজানো
মিটসুবশি 400W সার্ভো মোটর সূচক
তারের ব্যাসার্ধঃ0.45 মিমি ~ 1.25 মিমি
ইউনিট ওডিঃ 70 ~ 250 মিমি
স্পিন্ডলঃ 0 ~ 1500rpm
বাঁক নং ০-৯৯৯
বায়ু চাপঃ 0.5-0.7Mpa
বায়ুসংক্রান্ত: এয়ারট্যাক
ব্যবহারের নির্দেশনাঃ

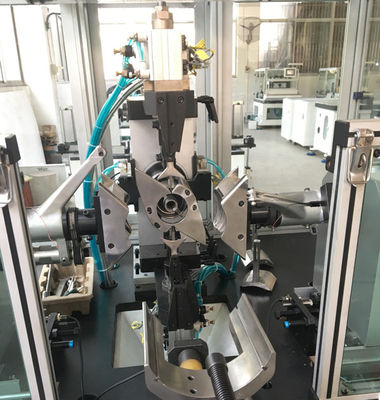

ম্যানুয়ালি সজ্জা লাগান এবং 'স্টার্ট' বোতাম টিপুন, মেশিন clamping, হুকিং,উইন্ডিং,indexing করবে
স্বয়ংক্রিয়ভাবে এবং বারবার যতক্ষণ না একটি আর্মার সম্পূর্ণরূপে ঘূর্ণিত হয়।
WIND-ST-TD2B উইন্ডিং মেশিনটি রিজার টাইপ কমিউটেটরের সাথে আর্ম্যাচারের উইন্ডিং করতে হবে।
এটা তোলে ডবল ফ্লায়ার মোড়ানো করতে এবং স্বয়ংক্রিয় তারের কাটা, clamping কাঠামো, সাহায্য তারের সঙ্গে আছে
ঢোকানোর উপায় রাইন্ডিং গতি আপগ্রেড করার জন্য।
পয়েন্ট | নাম | প্রকার | পরিমাণ |
1 | স্পিন্ডল ঘোরান বেল্ট | ১৬৫ লিটার | ১ পিসি |
2 | ইন্ডেক্সিং ঘোরান বেল্ট | ১৮২এক্সএল | ১ পিসি |
3 | বেল্ট | ১০২এক্সএল | ২ পিসি |
4 | ফিউজ | RT১৮৩২২ | ২ পিসি |
5 | ফিউজ | RT১৮৩১১১১২ | ২ পিসি |
6 | সিরামিক ওয়্যার হুইল | ₹৬ | ২ পিসি |
7 | সেন্সর | AL-13D-02 | ১ পিসি |
8 | সেন্সর | AL-11RL-02 | ১ পিসি |
9 | ভি লেয়ার | ১ পিসি | |
10 | FDS016 | ১ পিসি | |
11 | তারের জন্য বালতি | ১ পিসি | |
সরঞ্জাম | |||
পয়েন্ট | নাম | প্রকার | পরিমাণ |
1 | হেক্সাগন চাবি ভিতরে | ৮ পিসি | ১ সেট |
2 | খোলার চাবি | ১৩-১৬ মিমি | ১ পিসি |
3 | স্লটযুক্ত স্ক্রু | 1.5' | ১ পিসি |
4 | ক্রস স্ক্রু | ৪' | ১ পিসি |
5 | চাবি | ৮ পিসি | ১ সেট |
6 | পিন্টিজ | স্টেইনলেস স্টীল | ১ পিসি |
7 | ডায়াগোনাল প্লিজ | ১ পিসি | |
১ পিসি |
