পণ্যের বিবরণ:
প্রদান:
|
আর্মেচার টাইপ: | এমনকি স্লট 12,16,36 এসি ডিসি মোটর রোটার | রক্ষাকবচ খুঁটি: | ৪পোলিশ |
---|---|---|---|
রক্ষাকবচ স্লট: | ডাবল ফ্লায়ার এমনকি স্লট 12 স্লট, 16 স্লট, 24 স্লট, 28 স্লট, 36 স্লট জুড়ে | উইন্ডিং টাইপ: | ল্যাপ উইন্ডিং না ওয়েভ উইন্ডিং |
মানুষের মেশিন ইন্টারফেস: | স্ক্রীনে শো নির্ণয় করুন | অপারেশন পদ্ধতি: | ধাপ, অটো, JOG |
লক্ষণীয় করা: | অ্যারম্যাচার কয়েল ওয়াইল্ডিং মেশিন,রোটার ওয়ালিং মেশিন |

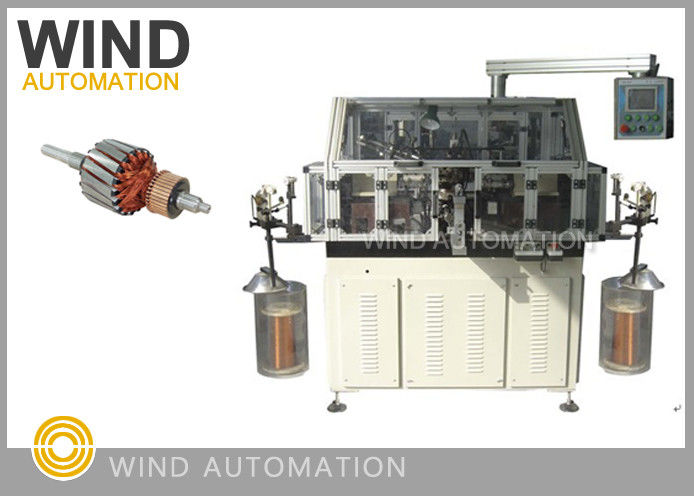

স্বয়ংক্রিয় ডুয়াল ফ্লায়ার আর্মিটার উইন্ডার ল্যাপ উইন্ডিং মেশিন 4 পোলের জন্য রটার উইন্ড-এসটিআর
প্রয়োগঃ
এই সজ্জা winder WIND-STR মোটর ভর উত্পাদন জন্য একটি দ্রুত ফ্লায়ার কয়েল winding মেশিন
হুক টাইপ কমিউটেটর আর্মচার, মিক্সার, ভ্যাকুয়াম ক্লিনার, হ্যামার, পাওয়ার টুল...
কাজের নীতিঃ
এই সম্পূর্ণ স্বয়ংক্রিয় উইন্ডিং মেশিন WIND-STR ডাবল ফ্লায়ার কাঠামো মানিয়ে,২ পিসিএমইটসুবিশিসার্ভো
মোটর ড্রাইভ দুই ফ্লায়ার ঘূর্ণন, এবং 1pc Mitubishi সূচক সার্ভো মোটর নিশ্চিত সঠিক
সূচিকরণ।
কাজ করার সময় armature শরীরের বাম এবং ডান পাশ দুই ঘূর্ণায়মান টুলিং এবং খাদ দ্বারা টাইট clamped হয়
clamping ডিভাইস. যখন ফ্লায়ার চলছে, তারের তারের ধারক মাধ্যমে যায়, টেনশন ডিভাইস তারপর প্রবেশ
গহ্বর স্পিন্ডল, তারের স্লাইডিং চাকা থেকে বেরিয়ে আসে, তারপর তারের ফ্লায়ার মাধ্যমে armature স্লট মধ্যে স্লাইড
তারের গাইডিং হুইল. এই ধাপের পরে, রোলিং করতে স্লট মধ্যে armature।
উপকারিতা:
1পাগলদ্রুত, স্বাভাবিক অবস্থায় গতিতে বাতাস করতে পারেন 1000~1500rpm, এক টুকরা ঘা armature পেতে
২৩
2. মোড়ক পরামিতি বিভিন্ন armatures জন্য টাচ স্ক্রিনে সেট করা যেতে পারে, সহজ অপারেশন
১২টি স্লট, ২৪টি হুক
১২টা স্লট, ১২টা স্লট
3. ডাবল ফ্লায়ার উইন্ডিং মেশিন ফ্লায়ার উইন্ডারের তুলনায় একটি ভাল ভারসাম্য সঙ্গে বাঁধাকপি বাঁধাকপি করতে পারেন
মোড়ক মধ্যে magnetic ফাইলিং জনারেটর windings, বিভিন্ন আকৃতির সঙ্গে armatures ধরনের আছে
রোলিং কন্ডাক্টর,
যার সময় লুপ ঘূর্ণন, তরঙ্গ ঘূর্ণন বায়ু দ্বারা ইউনিভার্সাল মোটর ব্যবহার করা হয়, যখন কন্ডাক্টর গঠন
সমতল তারের বৃত্তাকার তারের গঠন স্টার্টার মোটর armature মধ্যে windily ব্যবহার করা হয়।
PMDC মোটরের জন্য, কতটি চুম্বক এবং ব্রাশ কতটি মেরু সম্পর্কিত,
উদাহরণস্বরূপ, ২টি মেরু, ১৬টি সেগমেন্টের সাথে,উইন্ডিং সবসময় সমান্তরাল হয়,
স্বয়ংক্রিয় উত্পাদন সহজতর করার জন্য একটি নকশা আপোস নয়ভগ্নাংশ-
পিচ টাইপ উত্তোলন সাধারণভাবে ব্যবহার করা হয়, কারণ এটি কম স্পার্কিং উত্পাদন করে এবং এটি কম প্রয়োজন হয়
তামার, যার অর্থ হল নিম্ন রক্ষাকবচ প্রতিরোধc.
ঘূর্ণন পিচ একটি নকশা আপোস, কিন্তু স্বয়ংক্রিয় নির্মাণ সহজতর করার জন্য নয়।
প্যারামিটার ডেটাঃ
তারের ব্যাসার্ধের পরিসীমা | 0.16~1.2 মিমি |
রক্ষণাবেক্ষণের বাইরের ব্যাসার্ধ | ২০-৮৫ মিমি |
স্ট্যাকের দৈর্ঘ্য | ১০-৭০ মিমি |
শ্যাফ্ট ব্যাসার্ধ | ৩-১৫ মিমি |
শ্যাফ্টের দৈর্ঘ্য | ২৫০ মিমি থেকে কম |
রক্ষাকবচ স্লট | এমনকি স্লট |
বাঁক সংখ্যা | 0~9999 |
কমিউটেটরের ব্যাসার্ধ | ৮-৪০ মিমি |
ঘূর্ণন গতি | 0 ~ 2500 rpm |
ঘূর্ণন মোটর শক্তি |
1.5KWX2 (বাম ফ্লায়ার, ডান ফ্লায়ার) |
কোণ সনাক্তকরণের গতি | ০-৩০০০ ঘন্টা |
কোণ সনাক্তকারী মোটর শক্তি | 0.75KWX1 |
বায়ু সরবরাহের চাপ | ৪-৬ কেজি/সেমি২ |
মোট ক্ষমতা | 4.0 KW |
ভোল্টেজ | তিন-ফেজ এসি 380V 50/60 Hz |
ওজন | ১২৫০ কেজি |
মাত্রা | 2000 ((দৈর্ঘ্য) X1000 ((প্রস্থ) X1800 ((উচ্চতা) মিমি |
প্যাকেজের আকার | 1800*1510*1920 মিমি প্রায় 5.2 CBM |
প্রধান অংশ:
জাপান Mitsubishi PLC
জাপান Mitsubishi বা Panasonic সার্ভো মোটর নিয়ন্ত্রণ সিস্টেম
5.7 ¢ রঙিন টাচ স্ক্রিন সিস্টেম
এসএমসি সিলিন্ডার
