পণ্যের বিবরণ:
প্রদান:
|
শর্ত: | নতুন | উইন্ডিং টাইপ: | ফ্লায়ার উইন্ডারের পরিবর্তে ইগল উইন্ডিং |
---|---|---|---|
ওয়ার্কিং স্টেশন: | তিন স্টেশন উইন্ডার হিসাবে একক স্টেশন 3 সূঁচ | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
স্বয়ংক্রিয় প্রকার: | সম্পূর্ণরূপে স্বয়ংক্রিয় | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
বিক্রয়ের পর উইন্ডিং স্পিড: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ | ||
লক্ষণীয় করা: | মোটর কয়েল ওয়ালিং মেশিন,স্টেটর কয়েল উইন্ডিং মেশিন |

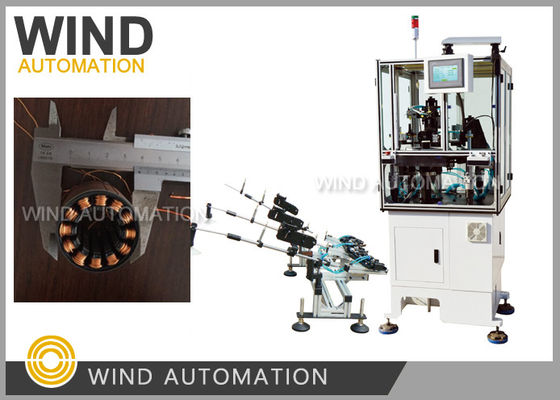

থ্রি ফেজ বিএলডিসি মোটর স্ট্যাটার কয়েল উইন্ডিং মেশিন সুই টাইপ না ফ্লায়ার উইন্ডারWIND-3A-TSM
প্রয়োগঃ
থ্রি ফেজ মোটরের ইলেকট্রনিক্স স্ট্যাটর যেমন সেলাই মেশিন, এয়ার কন্ডিশনার কম্প্রেসার,
রেফ্রিজারেটর কম্প্রেসার,ওয়াটার পাম্প অটোমোটিভ অ্যাপ্লিকেশন, জ্বালানী পাম্প মোটর 6 মেরু, 9 মেরু, 12
পল বা ১৮ পল
উপকারিতা:
✔3 সুই একই সময়ে 3 স্লট বায়ু, বৃহত্তর 9pole BLDC stator জন্য 3 বার মধ্যে মোড়ানো শেষ করতে পারেন
✔ 6, 9, 12 মেরু স্ট্যাটর যা 3slots মাল্টিপল হয় বায়ু করতে পারেন
✔ বিভিন্ন তারের ব্যাসার্ধের জন্য 0.08 মিমি থেকে 1.2 মিমি পর্যন্ত রোলিং গতি সেট করা যায়,
এবং ভারী বা হালকা ওজন stators, বড় বা ছোট স্ট্যাক উচ্চতা, কোন লেমিনেশন ছাড়া ভাল apation আছে
বৈশিষ্ট্যঃ
ব্রাশবিহীন মোটর স্ট্যাটর ওয়ালিং মেশিন WIND-3A-TSMএটি মাল্টি-পোল থ্রি-ফেজ স্ট্যাটর তৈরির জন্য ডিজাইন করা হয়েছে
এর ঘুরপাক চলাচলের পথটি বর্গাকার।এটি একই সময়ে এবং স্বয়ংক্রিয়ভাবে তারের মোড়ানো এবং অ্যারেিং করে।
স্লট সুইল মোড়ানো, অ্যারেজিং, সূচক, স্থান ব্রিজ তার, কাটা তার সম্পূর্ণ স্বয়ংক্রিয়।
প্যারামিটারঃ
তারের ব্যাসার্ধঃ 0.08 ~ 1.2 মিমি (AWG17 ~ AWG39)
স্ট্যাটার আইডিঃ 15 ~ 65mm
কোর দৈর্ঘ্যঃ7-110mm
বাঁক নং ০-৯৯৯৯৯৯
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 9 মেরু, 12 মেরু, 18 মেরু (কাস্টমাইজড)
বায়ু চাপঃ ৫-৭ কেজি/বর্গ সেন্টিমিটার
পাওয়ারঃ২ কেডব্লিউ, এসি২২০ ভোল্ট ৫০/৬০ হার্জ
ওজনঃ প্রায় ৪৫০ কেজি
মাত্রাঃ 1600 ((L) x1100 ((W) x1400 ((H) মিমি
বিএলডিসি স্ট্যাটর ওয়াইল্ডিং মেশিন WIND-3A-TSM স্টেটরের সাথে সরাসরি কয়েলগুলি মোড়ানোর জন্য সুই ব্যবহার করে,
কোন বহিরাগত স্ট্যাটর বা কোন সার্বজনীন ডিসি আর্মচার ফ্লায়ার রাইন্ডিং মেশিন, তারের স্লট শুধুমাত্র মধ্যে সরানো,
তাই ইগল রাইন্ডিং মেশিনের জন্য, ইগলের চলাচলের জন্য পর্যাপ্ত জায়গা থাকতে হবে।
যদি আপনি মেশিন কিনতে প্রয়োজন, আপনি মেশিন সরবরাহকারী বলতে হবেআপনার স্ট্যাটার অঙ্কন এবং
উচ্চতা, সুইগুলির চলাচলের জন্য পর্যাপ্ত স্থান পরীক্ষা করার জন্য গুরুত্বপূর্ণ গর্তের প্রস্থের আকার সহ।
WIND-3A-TSM ইগল উইন্ডার একসাথে 3 টি রোলিং করে।
কিছু BLDC stator নির্মাতারা তাদের BLDC মোটর মধ্যে skew স্লট ব্যবহার বিবেচনা করা হয়, skew নকশা হিসাবে
ভাল গর্ত ভরাট হার এবং চৌম্বকীয় প্রবাহ অর্জন করতে পারে, এখন পর্যন্ত এমনকি কিছু ইতালি যন্ত্রপাতি প্রস্তুতকারকের করতে পারেন
এই ধরনের মেশিন উত্পাদন না. তাই যদি আপনি skew ব্যবহার বিবেচনা, আপনি কয়েল মোড়ানো করতে হতে পারে
ম্যানুয়ালি বা একটি ব্যয়বহুল coil winding মেশিন নির্বাচন করুন।
প্রশ্ন ও উত্তর:
1আমাদের স্টেটরের জন্য কোন ধরণের স্টেটর সুইয়ের মোড়ক নির্বাচন করা উচিত?
উইন্ডিং মেশিন WIND-3A-TSM উইন্ডিং অ্যারে ইন্ডেক্সিং সার্ভো ডিভাইস সহ
আপনার ঘূর্ণন তথ্য অনুযায়ী, ঘূর্ণন সংখ্যা 27, তারের ব্যাসার্ধ 0.8mm,
আমরা প্রস্তাবিত ঘূর্ণন গতি 300RPM হয়, এবং এটি 1pc ঘা stator পেতে প্রায় 1 মিনিট সময় লাগে,
এক ঘন্টার মধ্যে আপনি 60pcs বেশী পেতে পারেন.
3মেশিনের ট্রেলের জন্য আমাদের কী কী উপাদান সরবরাহ করতে হবে?
মেশিন তৈরি এবং কমিশন করার জন্য নিচের নমুনাগুলি প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ানো
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 15pcs stators মোড়ানো যথেষ্ট
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
