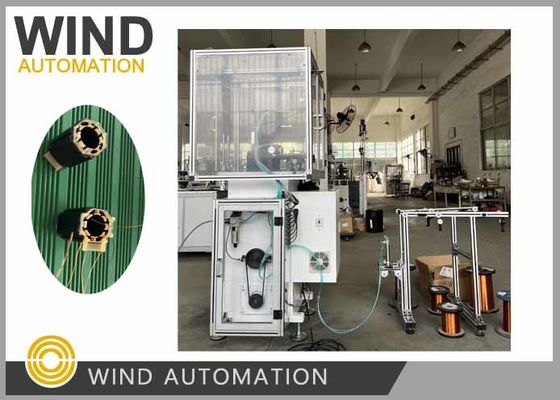

আটটি মেরু বিএলডিসি স্টেপিং মোটর স্ট্যাটার ওয়াইন্ডিং মেশিন দুটি সুই সঙ্গে
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| শর্ত: | নতুন | নং.: | দুইটি সুই প্রতিবার ২টি মেরু বাতাস |
|---|---|---|---|
| ওয়ার্কিং স্টেশন: | একক স্টেশনে ৮টি মেরু চারবার ঘুরানো যায় | ঘুর গতি: | ওয়্যার গেজ অনুযায়ী 300RPM থেকে 500RPM |
| স্বয়ংক্রিয় প্রকার: | সম্পূর্ণরূপে স্বয়ংক্রিয় | মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন |
| বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ | ||
| লক্ষণীয় করা: | ব্রাশবিহীন মোটর রাইন্ডিং,মোটর উইন্ডিং মেশিন |
||

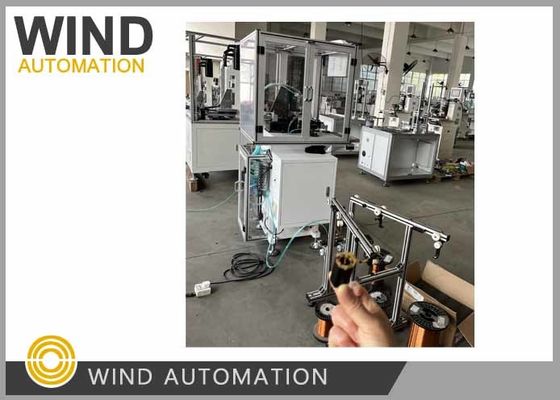

আট মেরু বিএলডিসি স্টেপিং মোটর স্ট্যাটার উইন্ডিং মেশিন
একই সময়ে দুইটি ইগল উইন্ড স্লটWIND-1B-TSM
প্রয়োগঃ
স্টেপার মোটর ইগল উইন্ডিং মেশিন WIND-1B-TSM একবারে 2 স্লট উইন্ড করতে পারে,
৬টি, ৮টি, ৯টি, ১০টি, ১২টি, ১৪টি, ১৮টি খুঁটির আচ্ছাদন
উপকারিতা:
দ্রুত এবং নমনীয়,প্রতিবার 2 স্লট মোড়ানো সঙ্গে স্টেপ মোটর stator সুই মোড়ানো
2 ডোজেল ঘূর্ণায়মান একটি দুই স্টেশন BLDC stator ঘূর্ণায়মান হিসাবে কাজ করে এবং 2 স্টেশন ঘূর্ণায়মান মেশিনের চেয়ে স্থিতিশীল
প্যারামিটারঃ
তারের ব্যাসার্ধঃ 0.08 ~ 0.8mm
স্ট্যাটার আইডিঃ ১৫ মিমি-৬৫ মিমি
স্ট্যাক উচ্চতাঃ7-100mm
বাঁক নং-০-৯৯৯৯
অপারেশন অপশনঃ স্টেপিং/অটো
স্ট্যাটার মেরুঃ 6 মেরু, 8 মেরু, 9 মেরু, 10 মেরু, 12 মেরু, 14 মেরু, 18 মেরু (কাস্টম তৈরি)
বায়ু চাপঃ0.৫-০.৭ এমপিএ
পাওয়ারঃ ১ কিলোওয়াট, একক ফেজ, এসি২২০ ভোল্ট ৫০/৬০ হার্জ
ওজনঃ প্রায় ৪৫০ কেজি মাত্রাঃ ১,৬০০ ((L) x১,০০০ ((W) x১,৫০০ ((H) মিমি
কনফিগারেশনঃ
মিটসুবিশি পিএলসি
এমবেডেড হিউম্যান-মেশিন ইন্টারফেস টাচ স্ক্রিন
হাই পাওয়ার স্টেপার মোটর
এয়ারট্যাক সিলিন্ডার
|
স্ট্যাটার ওয়ালিং মেশিনের বৈশিষ্ট্য টাইপ ১ঃ
|
নিশ্চিতকরণঃ হ্যাঁ/না।
|
||
| 1 | স্ট্যাটার টিউব ব্যাসার্ধ | ৭০ মিমি | হ্যাঁ |
| 2 | স্ট্যাটার টিউবের প্রস্থ | ১৫ মিমি | হ্যাঁ |
| 3 | অক্ষের সংখ্যা | ৪ ন্যূনতম | না |
| 4 | রেখা সমন্বয় সহনশীলতা | ±0,01 মিমি | হ্যাঁ |
| 5 | কোণীয় স্থানাঙ্ক সহনশীলতা | ±0,5 কৌণিক মিনিট | হ্যাঁ |
| 6 | শ্যাফ্ট পিচ | ন্যূনতম ১০০ মিমি | হ্যাঁ |
| 7 | ঘূর্ণন গতি | ১০ ০ ৬০ বায়ু প্রম | হ্যাঁ, ৩৫০-৪০০ আরপিএম |
| 8 | স্ট্যাটার সর্বোচ্চ বাইরের ব্যাসার্ধ | ৬৩ মিমি | হ্যাঁ |
| 9 | স্ট্যাটার অভ্যন্তরীণ ব্যাসার্ধ | কোন সীমা নেই | >১৫ মিমি |
| 10 | স্ট্যাটরের সর্বাধিক দৈর্ঘ্য সামনের অংশগুলির সাথে | ন্যূনতম ৮০ মিমি | হ্যাঁ |
| 11 | সামনের অংশ সহ স্ট্যাটরের সর্বনিম্ন দৈর্ঘ্য | ১৫ মিমি | হ্যাঁ |
| 12 | স্ট্যাটার স্লট | কোন সীমা নেই | না,6,8,9,10,12,14১৮টি স্লট |
| 13 | ন্যূনতম স্লট প্রস্থ | 0,8 মিমি | হ্যাঁ |
| 14 | ওয়ার্কিং তারের ব্যাসার্ধ | 0০৬৩ ০.৩১৫ মিমি (টুইন) | হ্যাঁ |
| 15 | স্পিন্ডল সংখ্যা | 2 | না, ২টি ডোজ, ১টি স্পিন্ডল |
| 16 | টেনশনারের সংখ্যা | 2 | হ্যাঁ |
| 17 | কন্ট্রোল মোড | সফটওয়্যার সহ ল্যাপটপ | না,পিএলসি এবং এইচএমআই |
| 18 | পাওয়ার সাপ্লাই | ৩-৩৮০ ভোল্ট (±১৫%), ৫০ হার্জ, ২ কিলোওয়াট | NO,1~220V,50Hz,1.৫ কিলোওয়াট |
প্রশ্ন ও উত্তর:
1.আমাদের স্ট্যাটার এর জন্য কোন ধরণের স্ট্যাটার ইগল রাইন্ডিং বেছে নেব?
টিতিনি স্ট্যাটর সুই মোড়ক মেশিন WIND-1B-TSM সঙ্গে stepper মোটর মোড়ক জন্য খুব উপযুক্ত
৮টি মেরু
মেশিন স্বয়ংক্রিয়ভাবে স্লট ভরাট হার উচ্চ stator না জন্য arraying ছাড়া ঘূর্ণায়মান, সূচক এবং কাটা
উইন্ডিং মেশিন WIND-1B-TSM সঙ্গে উইন্ডিং অ অটোমেটিক সূচক ডিভাইস arraying না এবং কোণ
সুইং ক্যাম ডিভাইস বড় এবং ছোট তারের, উত্তোলন বা হালকা BLDC মোটর stators ঘূর্ণায়মান জন্য খুব উপযুক্ত
2.স্ট্যাটার ওয়াইন্ডিং মেশিন চালানোর প্রশিক্ষণ কেমন চলছে?
মেশিনের প্রশিক্ষণের জন্য, সাধারণত আপনি আমাদের কারখানায় একজন ইঞ্জিনিয়ার পাঠান, যারা ডেলিভারির আগে পরীক্ষা করবে,
WIND-1B-TSM একটি জটিল মেশিন নয়, যদি আপনার প্রকৌশলী অভিজ্ঞতা আছে তাহলে আপনি প্রয়োজন হবে না
আসুন, আমরা আপনাকে অপারেট করার জন্য কিছু ভিডিও তুলব।
3.আপনার মেশিনটি কি চালু আছে এবং কাজ করছে?
হ্যাঁ, মেশিনের দিকে থেকে মেশিনের উপর শক্তি জন্য চালু করা হয় এবং
স্টার্ট, জরুরী বোতাম, অটো / ধাপ সুইচ মেশিন চালানোর জন্য
4.আমার কাছে স্ট্যাটার নেই, তোমার স্ট্যাটার লাগবে কেন?
ক্ষত stator সাংহাই বায়ু স্বয়ংক্রিয়তা প্রদর্শন করতে পারেন
ঘূর্ণন ডায়াগ্রাম, যার মধ্যে ঘূর্ণন পথ, ব্রিজ তার, টার্মিনাল তার,
যদি আপনি ঘা stator না থাকে, দয়া করে মোড়ানো অঙ্কন প্রদান
মেশিন তৈরি এবং চালু করার জন্য নিচের নমুনা এবং অঙ্কন প্রয়োজনঃ
1. স্ট্যাটার স্ট্যাক 5pcs বিনা মোড়ক সঙ্গে বিচ্ছিন্নতা ক্যাপ বা বিচ্ছিন্নতা কাগজ
2. ক্ষত স্ট্যাটর 1pc
3. তামা তারের 1 রোল 10pcs stators মোড়ানো যথেষ্ট
4. স্ট্যাটার ল্যামিনেশন অঙ্কন এবং ঘূর্ণন অঙ্কন
ধাপে ধাপে মোটরগুলি রটারের একটি সম্পূর্ণ ঘূর্ণনকে সমান আকারের ¢ ধাপে বিভক্ত করে, ¢ ক্ষমতা প্রদান করে
দ্রুত একটি লোড অবস্থান এবং এই ধাপগুলির মধ্যে যে কোন একটিতে এটি রাখা।
মোটর, এই ব্রাশহীন ডিসি মোটর দ্রুত, সুনির্দিষ্ট অবস্থান এবং ব্যতিক্রমী ধরে রাখার টর্ক প্রদান করে।
স্টেপিং প্রযুক্তি একটি ওপেন লুপ নিয়ামক ব্যবহারের জন্য অনুমতি দেয়
একটি সার্ভো মোটর সিস্টেমের তুলনায় মোট খরচ কমাতে, এটি উচ্চ কর্মক্ষমতা, ব্রাশহীন, রক্ষণাবেক্ষণ-
ফ্রি স্টেপার মোটর সুনির্দিষ্ট, অত্যন্ত ব্যয়বহুল গতি নিয়ন্ত্রণ প্রদান করে।
আপনি ধাপে ধাপে মোটর তৈরি করেন, উইন্ড অটোমেশন মোটর উৎপাদন মেশিন সরবরাহ করে।
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
