পণ্যের বিবরণ:
প্রদান:
|
আর্মেচার টাইপ: | স্লট টাইপ রিজার টাইপ না হুক টাইপ | আর্মেচার ম্যানুফ্যাকচারিং: | ভ্যাকুয়াম ক্লিনার হাতুড়ি পাওয়ার টুল আর্মেচার |
---|---|---|---|
উইন্ডার ফ্লায়ার: | ডাবল ডাবল ফ্লায়ার ল্যাপ রাইন্ডিং মেশিন | হ্যান্ডেল করা তারের পরিসীমা: | সাধারণত 0.20 ~ 1.2 মিমি, ম্যাক্স তারের মেশিন হ্যান্ডেল 1.35 মিমি (প্রায় AWG16) |
রাইফেল রটার স্ট্যাক: | বিভিন্ন প্রাথমিক পজিশনিং উপায় সঙ্গে সোজা স্ট্যাক বা বাঁকা | অপারেশন পদ্ধতি: | ধাপ, অটো, JOG |
লক্ষণীয় করা: | অ্যারম্যাচার কয়েল ওয়াইল্ডিং মেশিন,ডায়নামিক ব্যালেন্সিং মেশিন |

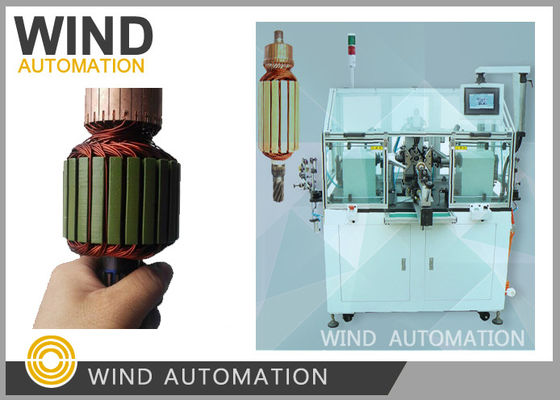

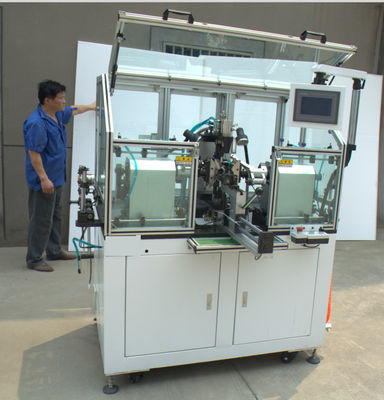

দুই ফ্লায়ার স্লট কমিউটেটর পিএমডিসি মোটর আর্মার উইন্ডার রটার উইন্ডিং মেশিন
প্রয়োগঃ
স্লট টাইপ কমিউটেটর আর্মিটারের জন্য আর্মার উইন্ডার,ভ্যাকুয়াম ক্লিনার হ্যামার পাওয়ার টুল
হুক/ট্যাং টাইপ আর্মিটারের জন্য আর্মিটারের রোলিং করা সহজ, যখন স্লট টাইপের আর্মিটারের জন্য আরও জটিল রোলিং প্রযুক্তি প্রয়োজন,
কেন মোটর প্রস্তুতকারক স্লট কমিউটেটর ব্যবহার করে?
একটি স্লট কমিউটেটর মোটর কম তামা উপকরণ ব্যবহার করতে পারে এবং একটি tang টাইপ কমিউটেটর মোটর চেয়ে দীর্ঘ চলতে পারে
উপকারিতা:
1. স্বয়ংক্রিয় রোলিং মেশিন দ্বারা পরিচালিত পাতলা, পুরু তারের মেশিন ক্যান বিছানা সঙ্গে স্লট টাইপ armature,
মেশিন একটি ছোট 0.25mm তারের ব্যাসার্ধ armature মোড়ানো ভাল প্রতিক্রিয়া ছিল
2. গ্রিভ সঙ্গে স্লট টাইপ কমিউটেটর জন্য ভাল অভিযোজন আছে,
বিশেষ মনোনীত slotting undercutting মেশিন সঙ্গে কাজ করার কোন প্রয়োজন নেই
3. গ্রাহকদের কাছ থেকে ব্যাপক অ্যাপ্লিকেশন ভাল প্রতিক্রিয়া পেয়েছি
4. স্লট কমিউটেটরের গুণমান ভাল হলে 98% এর বেশি ফলন হার নিশ্চিত
5. এখন পর্যন্ত এটি চীন মধ্যে সেরা মেশিন স্লট টাইপ armature বাঁক জন্য
বৈশিষ্ট্যঃ

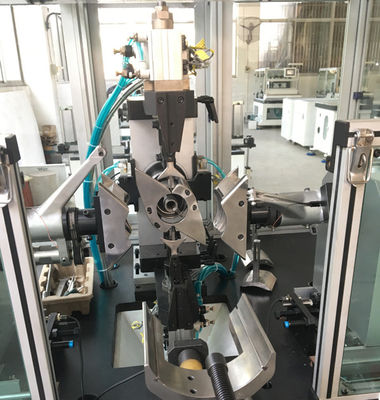

ডাবল ফ্লায়ার তারের সাথে ল্যাপ রোলিং
গ্যাজ পরিসীমা |
সাধারণত0.20 ~ 1.2mm, মেশিন হ্যান্ডেল করা সর্বোচ্চ তারের 1.35 মিমি
(প্রায় AWG16)
|
রক্ষাকবচ কমিউটেটর প্রকার |
স্লট টাইপ রিজার টাইপ না হুক টাইপ
|
স্বয়ংক্রিয় বা আধা স্বয়ংক্রিয় |
আপনি শুধুমাত্র লোড এবং armature আনলোড করতে হবে, যেমন অন্যান্য কর্ম
হুকিং, রাইন্ডিং, ইনডেক্সিং এবং কাটিয়া মেশিন দ্বারা ঘূর্ণিত হয়
স্বয়ংক্রিয়ভাবে
|
ওয়াইল্ডিং এবং ওয়েল্ডিং হ'ল বিল্ডিং মোটরগুলির মধ্যে দুটি সর্বাধিক অপ্রয়োজনীয় প্রক্রিয়া, উইন্ড-এসটি-টিডি 2 বি ওয়াইল্ডিং
মেশিন প্রধানত স্বয়ংক্রিয় lap winding একটি slotted টাইপ commutator armature হিসাবে নিচে হিসাবে

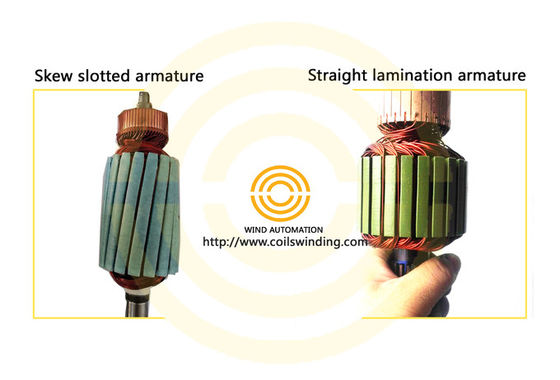

রান স্লট কমিউটেটর স্ট্রেইট স্ট্যাক আর্মচার এবং আর্মচার উইন্ডারের মাধ্যমে স্কিউ ল্যামিয়েশন রটার
প্রশ্ন ও উত্তর:
প্রশ্ন: তারের আকার এবং তারের স্লট আকার সম্পর্ক (দৈর্ঘ্য,প্রস্থ এবং গভীরতা)?
উত্তরঃ তারের স্লট তারের ভিতরে থাকার জন্য পর্যাপ্ত স্থান থাকা উচিত তারের আকার 17AWG (1.15 মিমি),
স্লটঃ ব্লেড প্রস্থ 1.143, দৈর্ঘ্য=7.14 মিমি, গভীরতা=5.95 মিমি
এবং আমরা মনে করি যদি গভীরতা বৃহত্তর হয়, তারের ভিতরে থাকার জন্য আরো স্থান অর্জন করতে পারেন,
যদিও গভীরতা বেশি, দৈর্ঘ্যও বেশি,
প্রশ্ন: সূচকীকরণ ইস্যু হলে কীভাবে নিষ্পত্তি করা যায়?
উত্তরঃ আপনি কি দয়া করে চেক করতে পারেন যে কমিউটেটরটি একই সময়ে প্রতিবার ধারাবাহিকভাবে চাপানো হয়েছে কিনা
আর্মিটার স্ট্যাক অনুযায়ী অবস্থান?
কমিউটেটরের পিচ পিনের সাক্ষী চিহ্নগুলো একই রকম।
কারণ armature commutator এবং স্ট্যাক অবস্থান ধারাবাহিকভাবে সূচক জন্য খুব গুরুত্বপূর্ণ
কিভাবে পিন হোল পরীক্ষা করা যায়?
অপারেশন ধাপময়লাযুক্ত তারের জন্য ব্রাইন হোল টেস্ট।
1. প্রয়োজনীয়তা অনুযায়ী তামা তারের বা রান armature নমুনা প্রস্তুত
2. পাওয়ার সাপ্লাই সংযুক্ত করুন, শক্তি চালু করুন, ডিসি ভোল্টেজ মিটার সমন্বয় knob সামঞ্জস্য
ভোল্টেজের মান 12V।
3তামার তার বা ক্ষত নমুনা লবণ দ্রবণ ঘনত্বের 0.2% মধ্যে ডুবিয়ে দেওয়া হয়
(প্রধান উপাদানগুলি হল পানি, লবণ, বিশুদ্ধ অ্যালকোহল, ফেনলফথালাইন, ৩%)
নমুনাতে, ডিসি পাওয়ার সাপ্লাইতে সংযুক্ত নেতিবাচক ইলেকট্রোড, ডিসি পাওয়ার
ইতিবাচক সমাধান।
4.এক মিনিটের মধ্যে, নমুনার পরিবর্তন পর্যবেক্ষণ করুন, যদি নমুনার কোন স্পষ্ট পরিবর্তন নেই, যা নির্দেশ করে
যে পিনহোল ছাড়া নমুনা, যদি লাল এবং নমুনা আপনি চারপাশে অনুপ্রবেশ ঘটনা
মনোযোগ দিতে হবে, এই সময়ে, পিনহোল ব্যাখ্যা, সাবধানে গণনা, একটি ঘটনা আছে
কয়েকটা, কয়েকটা পিনহোল আছে।
5পরীক্ষার পর, বিদ্যুৎ বন্ধ করুন এবং নমুনা বের করুন

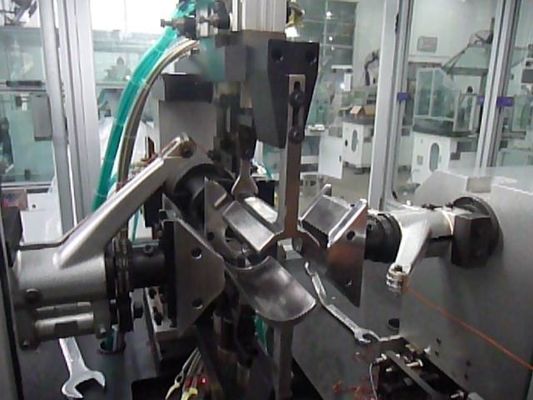

ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
