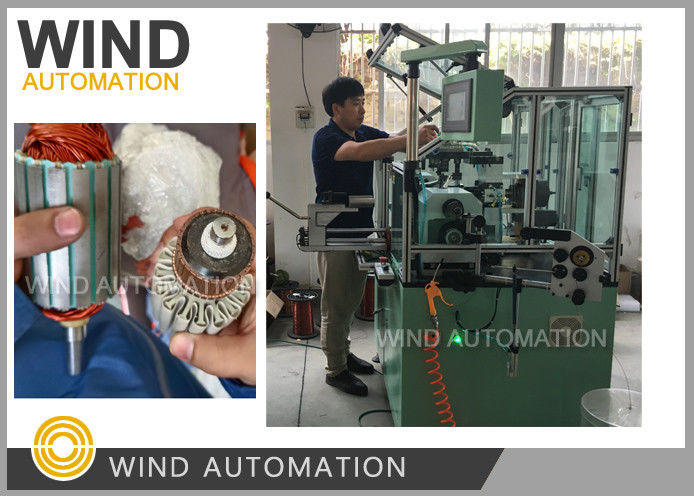

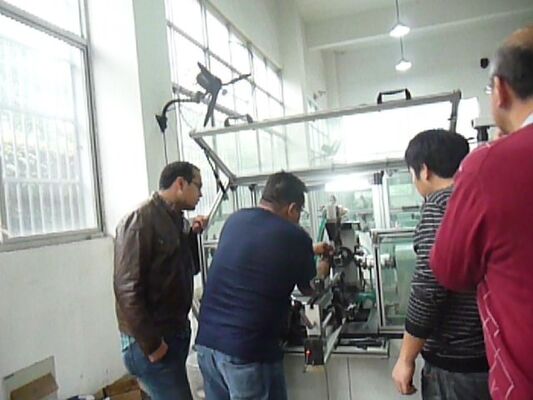

ডুয়াল ফ্লায়ার অটোমেটিক ওয়াইল্ডিং মেশিনের সাথে ডিসি মোটর আর্মারেটর কীভাবে উত্পাদন করবেন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| তারের আকার হ্যান্ডেল করা: | সাধারণত 0.20 ~ 1.2 মিমি (AWG17 ~ AWG32) | ম্যাক্স ওয়্যার হ্যান্ডেল: | 1.35mm (প্রায় AWG16) |
|---|---|---|---|
| উইন্ডার ফ্লায়ার: | ডাবল ডাবল ফ্লায়ার ল্যাপ উইন্ডিং মেশিন | আর্মেচার ম্যানুফ্যাকচারিং: | ভ্যাকুয়াম ক্লিনার হাতুড়ি পাওয়ার টুল আর্মেচার |
| রাইফেল রটার স্ট্যাক: | বিভিন্ন প্রাথমিক পজিশনিং উপায় সঙ্গে সোজা স্ট্যাক বা বাঁকা | অপারেশন পদ্ধতি: | ধাপ, অটো, JOG |
| বিশেষভাবে তুলে ধরা: | ডাবল ফ্লায়ার আর্মিটারের রাইন্ডিং মেশিন,স্বয়ংক্রিয় ডিসি মোটর আর্মচার মেশিন,গ্যারান্টি সহ আর্মচার রাইন্ডিং মেশিন |
||
কোন হুক কমিউটেটর আর্মেচার ডুয়াল ফ্লাইয়ার ওয়াইন্ডিং ওয়াইন্ডার
ভ্যাকুয়াম ক্লিনার, হাতুড়ি, পাওয়ার টুল মোটর WIND-ST-TD2B এর জন্য
ওয়াইন্ডারের প্রধান ডেটা এবং অ্যাপ্লিকেশন:
স্লটেড টাইপ কমিউটেটর আর্মেচারের জন্য আর্মেচার ওয়াইন্ডার, ভ্যাকুয়াম ক্লিনার, হাতুড়ি, পাওয়ার টুল
যেখানে কমিউটেটরের হুক ট্যাং নেই এবং প্রেসিং ও হুকিং করার বিশেষ উপায় রয়েছে
কমিউটেটর তারের স্লট এলাকায় তামার তার
| আর্মেচার তথ্য | আকার | মন্তব্য |
| তামার তারের ব্যাস | 0.20~1.2 মিমি | AWG17 ~ AWG32 |
| আর্মেচার ব্যাস পরিসীমা | 20~90 মিমি | 0.787'' ~ 3.543'' |
| আর্মেচার স্ট্যাকের দৈর্ঘ্য | 10~130 মিমি | 0.394'' ~ 5.118'' |
| কমিউটেটরের ব্যাস | 8~60 মিমি | 0.315''~2.362'' |
| আর্মেচার স্লটের সংখ্যা | বিজোড়, জোড় স্লট | |
| পাক সংখ্যা | 0~99999 | |
| ফ্লাইয়ার ফর্কের গতি | 0~2000RPM | |
| ইনডেক্সিং গতি | 0~2500RPM | |
| মোট শক্তি | 3.5KW | |
| অপারেশন পদ্ধতি | পদক্ষেপ, অটো, জগ | |
| বিদ্যুৎ উৎস | AC380V 50/60Hz | 3 ফেজ |
| বায়ু উৎস | 5~7KG/cm2 | 0.5~0.7MPa |
| মোট ওজন | প্রায় 1000 কেজি | |
| মাত্রা | 1530 মিমি x 1280 মিমি x 1650 মিমি |
আর্মেচার ওয়াইন্ডারের প্রধান কনফিগারেশন:
PLC: MITSUBISHI
সার্ভো নিয়ন্ত্রণ ব্যবস্থা: DELTA
টাচ স্ক্রিন: MCGS7062KS
নিউম্যাটিক সিস্টেম: AIRTAC
টেনশন: হিস্টেরেসিস টেনশন
লিনিয়ার গাইড ওয়ে: HIWIN
প্রধান বৈদ্যুতিক উপাদান: কোরিয়া এবং জাপান
আর্মেচার/রোটর ওয়াইন্ডারের সুবিধা:
1. আর্মেচার ওয়াইন্ডার WIND-ST-TD2B স্লটেড টাইপ ওয়াইন্ডিংয়ের জন্য ডেডিকেটেড মেশিন
কোনো হুক কমিউটেটর আর্মেচার, খাঁজ সহ স্লট টাইপ কমিউটেটরের জন্য ভালো মানানসই
2. বিশেষ ডেজিগনেটেড স্লটিং আন্ডারকাটিং মেশিনের সাথে কাজ করার প্রয়োজন নেই
3. হুক টাইপ আর্মেচারের সাথে তুলনা করলে, স্লটেড টাইপ আর্মেচার তামার তার বাঁচায় এবং খরচ কমায়,
কিন্তু স্লটেড টাইপ আর্মেচার ওয়াইন্ডিং করা একটি চ্যালেঞ্জ হতে পারে
কারণ স্লটেড টাইপ কমিউটেটর আর্মেচার ওয়াইন্ডার হুক টাইপ আর্মেচার ওয়াইন্ডার থেকে আলাদা
মেশিন প্রস্তুতকারকদের মধ্যে WIND-ST-TD2B চীনে স্লটেড টাইপ কমিউটেটরের জন্য সেরা ওয়াইন্ডার
4. স্লট কমিউটেটরের গুণমান ভালো হলে 98% এর বেশি ফলন নিশ্চিত করা হয়
আর্মেচার ওয়াইন্ডিং মেশিনের অপারেশন প্রক্রিয়া:
অপারেটরকে শুধুমাত্র আর্মেচার লোড এবং আনলোড করতে হবে,
অন্যান্য কাজ যেমন হুকিং, ওয়াইন্ডিং, ইনডেক্সিং এবং কাটিং স্বয়ংক্রিয় প্রক্রিয়া
ওয়াইন্ডিং এবং ওয়েল্ডিং মোটর তৈরির দুটি সবচেয়ে গুরুত্বপূর্ণ প্রক্রিয়া, WIND-ST-TD2B ওয়াইন্ডিং
মেশিনটি মূলত স্বয়ংক্রিয়ভাবে স্লটেড টাইপ কমিউটেটর আর্মেচার ল্যাপ ওয়াইন্ডিংয়ের জন্য তৈরি করা হয়েছে:
1. সোজা স্ট্যাক আর্মেচার এবং
2. স্কিউ ল্যামিনেশন রোটর
এই আর্মেচার ওয়াইন্ডারের উদ্দেশ্য হল একটি চৌম্বক ক্ষেত্র তৈরি করা, যখন একটি কারেন্ট চালানো হয়
তাদের মধ্য দিয়ে,
