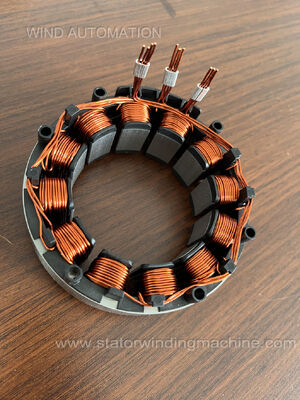

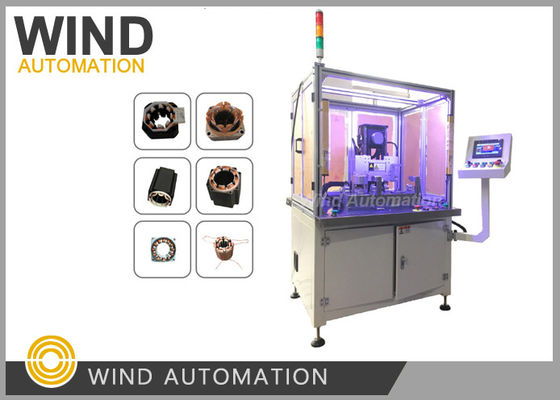

বিএলডিসি মোটর স্ট্যাটার ইগল উইন্ডিং মেশিন 60RPM সমান্তরাল তারগুলি থেকে 600RPM পাতলা তার


এই সুই মোড়ানো উভয় inslot stator এবং outrunner stator মোড়ানো করতে পারেন,

চার অক্ষেরইয়াসকাওয়া সার্ভো মোটর,উইন্ডার গতিতে নমনীয়,

কার্যক্রমইন্ডিং,ক্রসিং,উপলুপন, এবং slotting, কাটা স্বয়ংক্রিয়ভাবে করা হয়


ইগল রাইন্ডিং গতি তারের আকার, stator আকার এবং স্ট্যাক উচ্চতা সম্পর্কিত হয়,

সর্বাধিক. 500RPM যখন তারের 0.1mm হয়, stator ছোট এবং স্ট্যাক উচ্চতা ছোট,

Min 60RPM যখন তারের বড়, stator আকার এবং স্ট্যাক উচ্চতা বড়,



ঘূর্ণন মেশিনসুবিধা

1. নলকে উপরে ও নীচে নিয়ে যাওয়া এবং স্ট্যাটার কোর ঘোরানো, এটি যে কোনও ট্র্যাকের মধ্যে ঘূর্ণিত হতে পারে।

সুতরাং, কম্পিউটারের মোড়ানো পদ্ধতি পরিবর্তন করে,

রোলিংগুলি বিভিন্ন কোর স্ট্যাক উচ্চতা এবং বিভিন্ন স্লট নং সহ স্ট্যাটরগুলিতে সামঞ্জস্য করা যেতে পারে।

2. কোন অপারেশন অস্বাভাবিকতা এবং ত্রুটি অবস্থা অপারেট এবং মানুষের মেশিনে বজায় রাখার জন্য অনুরোধ করা হয়
ডায়লগ মোড।
3. সেলাই পায়ে সংখ্যা ইচ্ছাকৃতভাবে থ্রেড দ্বারা সেট করা যেতে পারে, এবং নির্দিষ্ট 360 ডিগ্রী অবস্থান

এটি থামানো যেতে পারে, যা থ্রেডিংকে সহজ, সুবিধাজনক করে তোলে এবং সামগ্রিক উত্পাদন সময়কে সংক্ষিপ্ত করে

4রোলিংয়ের সময়, প্রতিটি স্তরের রোলের সংখ্যা নমনীয়ভাবে পরিবর্তন করা যেতে পারে যাতে
বিভিন্ন স্ট্যাটার টাইপের রাইন্ডিং অ্যারে মোড।

5. পণ্য প্রোগ্রামিং সহজ এবং সুবিধাজনক, অনন্য ডেডিকেটেড সফটওয়্যার সঙ্গে,
সীমাহীন আপলোড এবং ডাউনলোড স্টোরেজ। সহজ প্রশিক্ষণের সাথে আয়ত্ত করা সহজ।
6. যেহেতু ইন-লাইন স্লটিং কর্ম উচ্চ কর্মক্ষমতা নিয়ন্ত্রণ সিস্টেম দ্বারা সঞ্চালিত হয় এবং
ইয়াসকাওয়া সার্ভো মোটর, ইন-লাইন এমেইলড তারের অবস্থানের স্থিতিশীলতা
সময় কমিয়ে আনা হয়েছে।
7প্রতিটি ইউনিটকে মানসম্মত করা হয়েছে, প্রতিস্থাপন করা এবং বিচ্ছিন্ন করা সহজ।

8. সমস্ত সরঞ্জাম খুব সহজ 1 মিনিটের মধ্যে পরিবর্তন করা হয় আশা করি



দয়া করে মেশিনের কাজ দেখতে নিচের ভিডিওতে ক্লিক করুন

একটি নির্বাচন করার সময়ইগল ওয়ালিং মেশিন, সবচেয়ে গুরুত্বপূর্ণ জিনিস সাধারণতঃ

এটি স্থিতিশীল, ক্ষতিমুক্ত, উচ্চ-স্লট-ফিলিং রাইন্ডিং ধারাবাহিকভাবে উত্পাদন করতে পারে কিনা।

কারণ ইগল ওয়াইল্ডিং প্রধানত এর জন্য ব্যবহৃত হয়ঃ

• বিএলডিসি স্ট্যাটর
• ইভি মোটর
• ড্রোন মোটর
• সার্ভো মোটর
• যন্ত্রপাতি মোটর

যেখানে উত্তোলনের গুণগত মান সরাসরি প্রভাবিত করেঃ

• কার্যকারিতা
• টর্ক
• তাপ উৎপাদন
• নির্ভরযোগ্যতা

এর মূল কারণগুলো হল:

1. উইন্ডিং নির্ভুলতা (সর্বাধিক গুরুত্বপূর্ণ)

ইগল রাইন্ডিংয়ের জন্য অত্যন্ত সঠিকভাবে তারের অবস্থান প্রয়োজন।

গুরুত্বপূর্ণ পয়েন্ট:

• টার্ন কাউন্ট নির্ভুলতা
• স্তর সামঞ্জস্য
• পুনরাবৃত্তিযোগ্য সূঁচের গতি
• দাঁতের মধ্যে সঠিক সূচক

সঠিকতার অভাবের কারণঃ

• অসমান পিঠের ইএমএফ
• ভারসাম্যহীনতা
• কম্পন
• নিম্ন দক্ষতা

সন্ধান করুন:

• সার্ভো নিয়ন্ত্রিত অক্ষ
• উচ্চ পুনরাবৃত্তি
• সুনির্দিষ্ট অন্তর্ভুক্তি নিয়ন্ত্রণ

2. ওয়্যার সুরক্ষা

খুবই গুরুত্বপূর্ণ।

ইগল রাইন্ডিংয়ের সময়, তারের অভিজ্ঞতাঃ

• বাঁকানো
• চাপ
• ঘর্ষণ
• ত্বরণ

যদি মেশিনটি ইমেল ক্ষতিগ্রস্ত করে:

• শর্ট সার্কিট ঘটেছে
• নিরোধক নির্ভরযোগ্যতা হ্রাস পায়

গুরুত্বপূর্ণ বৈশিষ্ট্যঃ

• সুগম সূঁচের পৃষ্ঠ
• সিরামিক গাইড
• অপ্টিমাইজড সূঁচের পথ
• স্থিতিশীল টেনশন নিয়ন্ত্রণ

বিশেষ করেঃ

• সূক্ষ্ম তারের
• উচ্চ গতির ঘূর্ণন
• চুলের পিন ঘন স্ট্যাটর

3. স্লট পূরণ ক্ষমতা

ইগল রাইন্ডিং এর একটি প্রধান সুবিধা হলঃ

উচ্চ ফাঁকা ভরাট ফ্যাক্টর

আরও ভাল ফাঁকা ভরাট মানেঃ

• আরো তামা
• উচ্চতর টর্ক ঘনত্ব
• কম তামার ক্ষতি

মেশিন নির্বাচন বিবেচনা করা উচিতঃ

• ক্ষুদ্রতম স্লট খোলার
• দাঁতের জ্যামিতি
• অর্জনযোগ্য তামার ভরাট অনুপাত

কিছু মোটরকে ঘুরানো অসম্ভব হয়ে পড়ে যদিঃ

• সূঁচের আকার খুব বড়

4. ইগল ডিজাইন

সূঁচ নিজেই অত্যন্ত গুরুত্বপূর্ণ।

সুইয়ের মাত্রা প্রভাবিত করেঃ

• অ্যাক্সেসযোগ্য স্লট আকার
• ঘূর্ণন গতি
• তারের চাপ

মূল পরামিতিঃ

• সুইয়ের বাইরের ব্যাসার্ধ
• ভেতরের ব্যাসার্ধ
• কার্ভাচার
• উপাদান কঠোরতা

ছোট সূঁচঃ

• আরও ভালোভাবে ব্যবহার করা
• কম উৎপাদনশীলতা

বড় সূঁচঃ

• দ্রুত ঘূর্ণন
• দুর্বল অ্যাক্সেসযোগ্যতা

5. অক্ষের সংখ্যা

আধুনিক ইয়েলেন্ডাররা প্রায়শই ব্যবহার করেঃ

• ৩ অক্ষ
• ৫ অক্ষ
• ৬ অক্ষ
• মাল্টি সার্ভো সিস্টেম

আরো অক্ষের অনুমতি দেয়ঃ

• জটিল ঘূর্ণায়মান পথ
• জটিল স্ট্যাটর জ্যামিতি
• আরো নমনীয়তা

বিশেষ করে গুরুত্বপূর্ণঃ

• ঘনীভূত ঘূর্ণনশীল BLDC মোটর

6টেনশন কন্ট্রোল

অত্যন্ত গুরুত্বপূর্ণ।

খারাপ উত্তেজনার কারণঃ

• স্লো রাইন্ডিং
• তারের ওভারল্যাপ
• অসামঞ্জস্যপূর্ণ প্রতিরোধ
• মলদ্বারের ক্ষতি

সর্বোত্তম সিস্টেম ব্যবহারঃ

• ইলেকট্রনিক টেনসার
• বন্ধ লুপের টেনশন ফিডব্যাক

7উৎপাদন গতি

ভর উৎপাদন জন্য গুরুত্বপূর্ণ।

ইগল রাইন্ডিং গতি নির্ভর করেঃ

• ইগল ত্বরণ
• ইনডেক্সিং গতি
• ওয়্যার ফিডিং সিস্টেম
• নিয়ন্ত্রণ অ্যালগরিদম

কিন্তু:

অত্যধিক গতি গুণমান হ্রাস করতে পারে।

ভাল নির্মাতারা অপ্টিমাইজ করেঃ

• গতিপথ
• ত্বরণের বক্ররেখা
• কম্পন দমন

8. স্ট্যাটার সামঞ্জস্য

মেশিনের সাথে মিল থাকতে হবেঃ

• স্লট নম্বর
• স্ট্যাটর ওডি/আইডি
• স্ট্যাক দৈর্ঘ্য
• স্লট খোলা
• দাঁতের আকৃতি

বিশেষ করে গুরুত্বপূর্ণঃ

• সেগমেন্টেড স্ট্যাটর
• অভ্যন্তরীণ স্টেটর মোড়ক
• ওভাররানার মোটর

9. অটোমেশন ক্ষমতা

আধুনিক সিস্টেমে নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকতে পারেঃ

• অটো লোডিং
• তারের কাটিং
• টার্মিনাল হ্যান্ডলিং
• ঝালাই
• দৃষ্টি পরিদর্শন
• স্বয়ংক্রিয় পরামিতি সুইচিং

এর জন্য গুরুত্বপূর্ণঃ

• শ্রম হ্রাস
• সামঞ্জস্য

10. কঠিন মোটর বায়ু ক্ষমতা

উন্নত মোটরগুলির জন্য খুবই গুরুত্বপূর্ণ।

উদাহরণঃ

• ড্রোন মোটর
• মানবিক রোবট মোটর
• অক্ষীয় ফ্লাক্স মোটর
• হেয়ারপিন বিকল্প
• হাই-পোল আউটরানার

• কিছু মেশিন এই কাজ করতে পারে নাঃ

• সংকীর্ণ স্লট
• গভীর গর্ত
• উচ্চ দাঁতের সংখ্যা

• ---

  11গতির স্থিতিশীলতা

  উচ্চ গতিতেঃ

• কম্পন সমালোচনামূলক হয়ে যায়

• মেশিনের দুর্বল শক্ততা এর কারণঃ

• ওয়্যার জাম্পিং
• অসঙ্গতিপূর্ণ স্তরায়ন
• ইগল সংঘর্ষ

• একটি শক্ত মেশিন ফ্রেম অনেক গুরুত্বপূর্ণ।

  ---

  12. সফটওয়্যার ও প্রোগ্রামিং

  আধুনিক ঘূর্ণন মেশিনগুলি সফটওয়্যারের উপর নির্ভর করে।

  ভালো সফটওয়্যার এর মাধ্যমেঃ

• গতিপথ অপ্টিমাইজেশন
• রেসিপি সংরক্ষণ
• সিমুলেশন
• দ্রুত পরিবর্তন

• খারাপ সফটওয়্যার এর কারণ:

• কঠিন ডিবাগিং
• দীর্ঘ সেটআপ সময়

• ---

  13. রক্ষণাবেক্ষণ ও নির্ভরযোগ্যতা

  কারখানার কাজের সময় জন্য গুরুত্বপূর্ণ.

  চেক:

• সার্ভো ব্র্যান্ড
• পিএলসি সিস্টেম
• খুচরা যন্ত্রাংশ
• রক্ষণাবেক্ষণ অ্যাক্সেস
• তৈলাক্তকরণের নকশা

• ---

  14প্রসেস ইন্টিগ্রেশন

  সূঁচের ঘূর্ণন প্রায়শই এর সাথে সংযুক্ত থাকেঃ

• বিচ্ছিন্নতা সন্নিবেশ
• ইপোক্সি ডিসপেনসিং
• পরীক্ষা
• চুম্বক সন্নিবেশ
• ভারসাম্য

• ইন্টিগ্রেটেড উত্পাদন লাইনগুলি ধারাবাহিকতা উন্নত করে।

  ---

  15বিভিন্ন শিল্পের জন্য অত্যন্ত গুরুত্বপূর্ণ

  শিল্প	সবচেয়ে গুরুত্বপূর্ণ বিষয়
  ড্রোন মোটর	গতি + কম তারের ক্ষতি
  ইভি মোটর	স্লট ভরাট + অটোমেশন
  হিউম্যানয়েড রোবট	যথার্থতা + টর্ক ঘনত্ব
  যন্ত্রের মোটর	খরচ + স্থিতিশীলতা
  মেডিকেল মোটর	ধারাবাহিকতা + পরিচ্ছন্নতা
