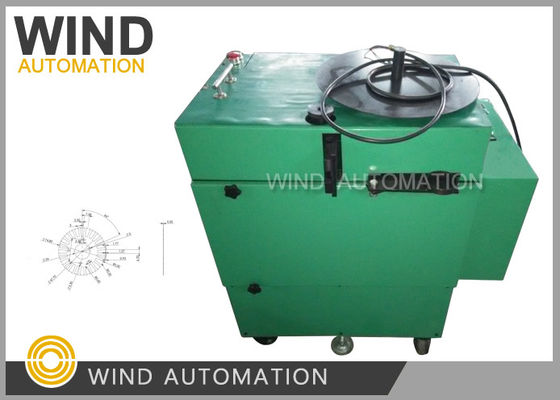

বাহ্যিক রটার ফ্যান মোটর স্ট্যাটার স্লট লাইনার কাগজ সন্নিবেশ মেশিন WIND-IP-3

এক্সটার্নাল রটার ফ্যান মোটর স্টেটর স্লট লাইনার পেপার ইনসার্টিং মেশিন WIND-IP-3

আবেদন:

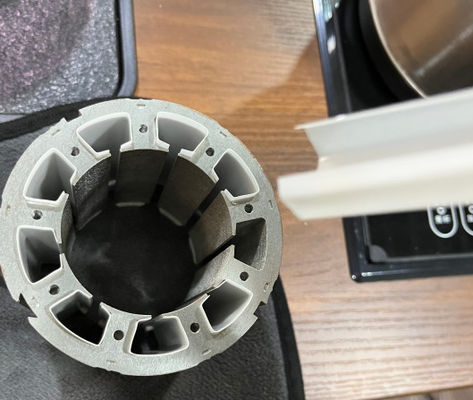

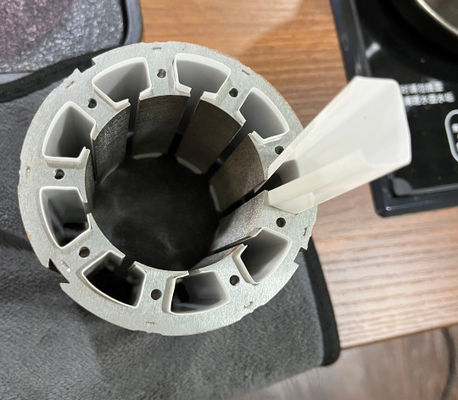

এই কাগজ ঢোকানোর মেশিন ফর্ম, কাটা এবং বিএলডিসি মোটর স্টেটরের স্লটে ইনসুলেশন পেপার পলিয়েস্টার ঢোকান,

প্রক্রিয়াটি গঠন, কাটা, সন্নিবেশ, পরবর্তী স্লটে ইন্ডেক্সিং,

সমস্ত সেট করা আর্মেচার স্লট শেষ না হওয়া পর্যন্ত ক্রিয়াটি পুনরাবৃত্তি করুন,

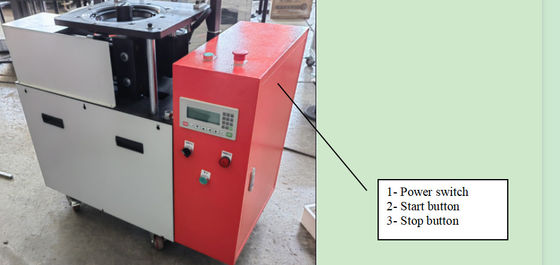

1. এই কাগজ তৈরি এবং ঢোকানোর মেশিনে রয়েছে একটি সেট 0.75KW মোটর, একটি ব্রেক সহ একটি রিডুসার, এক সেট পেপার ফিডিং বেল্ট এবং ফিডিং বক্স যা নর্ল্ড গিয়ার, একটি সেট টুলিং, একটি ক্যাবিনেট এবং সেইসাথে বডি ফ্রেম।

2. এই স্লট ইনসার্টার মেশিন সম্পূর্ণ যান্ত্রিক কর্ম গ্রহণ করে। ফিডিং বক্সটি টুলিং-এ ইনসুলেশন পেপার ফিড করে, একটি টুলিং বটম, পাঞ্চিং সূঁচ এবং একটি কাটার দিয়ে সজ্জিত। যখন কাগজটি অবস্থানে পাঠানো হয়, তখন কাগজ কাটার কাগজটি কেটে টুলিংয়ের নীচে ঠেলে দেয়। এর পরে, সুই নিচের দিকে খোঁচা দেয়, কাগজটিকে টুলিংয়ের মধ্যে চাপ দেয়, এটিকে চেপে ধরে, তারপরে এটিকে খোঁচা দেয়, যাতে তৈরি কাগজটি ওয়ার্কপিস বডিতে প্রবেশ করানো যায়। এর পরে, সুই ফিরে আসে, বিভাজকটি ঘোরে, গিয়ারটি এগিয়ে যায়। একটি স্লট শেষ, তারপর দ্বিতীয় স্লট ঢোকান। মেশিনটি ঘূর্ণায়মান শ্যাফটে একটি ইন্ডাকশন সুইচ দিয়ে সজ্জিত, এবং এটি একটি চক্রের পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।

3. এই নিরোধক কাগজ সন্নিবেশ মেশিন স্বয়ংক্রিয়ভাবে কাগজ সন্নিবেশ করতে পারেন, লোড এবং আনলোড ম্যানুয়াল দ্বারা সম্পন্ন করা হয়. কাগজ সন্নিবেশ করতে কাগজ রোল প্রয়োজন হবে. প্রস্থ ওয়ার্কপিস স্ট্যাকের দৈর্ঘ্যের সমান হওয়া উচিত।

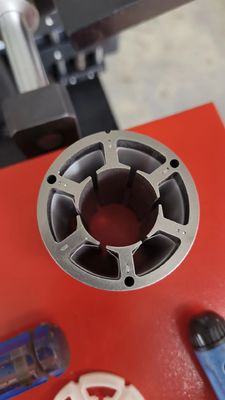

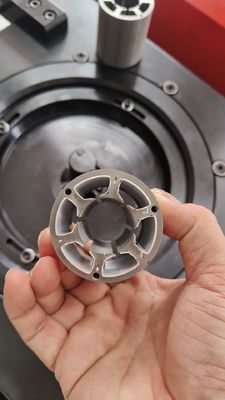

4. এই BLDC মোটর স্টেটর স্লট লাইনার মেশিন 8 ~ 48 স্লট সহ স্টেটর ওয়ার্কপিসের জন্য উপযুক্ত। এটি স্বয়ংক্রিয় কাগজ খাওয়ানো, গঠন এবং কোণ বাঁক করতে পারে। কাগজ সঠিকভাবে স্লটে ঢোকানো উচিত।

মোটর প্রস্তুতকারক ক্লিনেট প্রশ্ন:

কাগজ ঢোকানোর মেশিনটি কীভাবে পরিচালনা করবেন সে সম্পর্কে আপনার কাছে একটি নির্দেশিকা ম্যানুয়াল আছে

উইন্ড অটোমেশন উত্তর

https://youtu.be/Xu68ZYUudmg

ফ্যান মোটর পেপার ইনসার্টিং মেশিন ওয়ার্কিং ভিডিও দেখতে নিচের ফটোতে ক্লিক করুন
