পণ্যের বিবরণ:
প্রদান:
|
কুণ্ডলী ঘুর টাইপ: | আর্মেচার ল্যাপ তারের উইন্ডিং | মোটর প্রকার: | পাওয়ার টুল, ড্রিল, হাতুড়ি, ডি রানহুরা, খাঁজ কমিউটার |
---|---|---|---|
উইন্ডিং পদ্ধতি: | ডাবল ফ্লায়ার উইন্ডিং | স্টেশন: | এক স্টেশন দুই ফ্লায়ার |
মেশিনের রঙ: | সাদা বা প্রতি গ্রাহকের প্রয়োজন | বিক্রির পরে: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
এনসিএম নম্বর / এইচএস কোড:: | কয়েল উইন্ডিং মেশিন 8479811000 | ||
লক্ষণীয় করা: | মোটর নিরোধক কাগজ,ইনসেটার মেশিন |

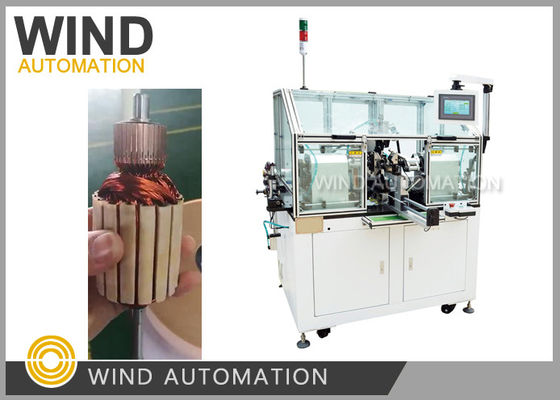

জাপান স্টাইল উইন্ডিং ওয়ে উইন্ড-এসটি-টিডি 2 বি সহ স্বয়ংক্রিয় আর্মারেজ কয়েল ফর্মিং মেশিন
(১)প্রয়োগ
স্লট টাইপ, রিজার কমিউটেটর পিএমডিসি আর্মচার রাইন্ডিং
(২)প্রতিযোগিতামূলক সুবিধা
1. স্লট কমিউটেটর তামার তার সংরক্ষণ করুন, আর্মচার কয়েল গঠন মেশিন শ্রম খরচ সংরক্ষণ করুন
2. বৃহত্তম তারের গেইজ হ্যান্ডেল AWG16 (1.35mm) armature
3.বিশেষ মনোনীত commutator slotting মেশিন সঙ্গে কাজ করার কোন প্রয়োজন নেই
4. স্লট কমিউটেটরের গুণমান ভাল হলে 98% এর বেশি ফলন হার নিশ্চিত
5. এখন পর্যন্ত এটি স্লট টাইপ armature মোড়ানোর জন্য চীন সেরা মেশিন
(৩)প্যারামিটার
পাওয়ার সাপ্লাই | 220 ভোল্ট, 50 এইচজেড |
মোড়ানোস্পিন্ডল মোটর | Mitsubshi 1000W সার্ভো মোটর |
অ্যারেিংওয়্যার ডিসপ্লেসমেন্ট মোটর | Mitsubshi 400W সার্ভো মোটর |
ইন্ডেক্সিং মোটর | Mitsubshi 400W সার্ভো মোটর |
তারের ব্যাসার্ধ |
0.45mm~1.25mm (AWG16~AWG45) |
রক্ষাকবচ ওডি | ৭০-২৫০ মিমি |
স্পিন্ডল গতি | 0 ~ 1500rpm |
না। | ০-৯৯৯ |
বায়ু চাপ | 0.5-0.7 এমপিএ |
বায়ুসংক্রান্ত | এয়ারট্যাক |
(৪)ব্যবহারের নির্দেশাবলী
আর্মচার ঘূর্ণন মেশিনের জন্য জনপ্রিয় ডিভাইসটি ডাবল ফ্লায়ার ঘূর্ণন মেশিন
যা একটি ভাল ভারসাম্য ফলাফল অর্জনের জন্য উভয় পক্ষের জন্য armature lap windings আবরণ।
আর্ম্যাচার ডিজাইনে বিভিন্ন ধরণের কমিউটেটর রয়েছে,
একটি প্রকার হুক প্রকার যা মিশ্রণকারী, মিক্সার, ভ্যাকুয়াম ক্লিনার, ড্রিল মোটরগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,
অন্যটি হল রিজার টাইপ, যাকে ব্লেডে ব্যবহৃত স্লট টাইপ কমিউটেটরও বলা হয়।
পয়েন্ট | নাম | প্রকার | পরিমাণ |
1 | স্পিন্ডল ঘোরান বেল্ট | ১৬৫ লিটার | ১ পিসি |
2 | ইন্ডেক্সিং ঘোরান বেল্ট | ১৮২এক্সএল | ১ পিসি |
3 | বেল্ট | ১০২এক্সএল | ২ পিসি |
4 | ফিউজ | RT১৮৩২২ | ২ পিসি |
5 | ফিউজ | RT১৮৩১১১১২ | ২ পিসি |
6 | সিরামিক ওয়্যার হুইল | ₹৬ | ২ পিসি |
7 | সেন্সর | AL-13D-02 | ১ পিসি |
8 | সেন্সর | AL-11RL-02 | ১ পিসি |
9 | ভি লেয়ার | ১ পিসি | |
10 | FDS016 | ১ পিসি | |
11 | তারের জন্য বালতি | ১ পিসি | |
সরঞ্জাম | |||
পয়েন্ট | নাম | প্রকার | পরিমাণ |
1 | হেক্সাগন চাবি ভিতরে | ৮ পিসি | ১ সেট |
2 | খোলার চাবি | ১৩-১৬ মিমি | ১ পিসি |
3 | স্লটযুক্ত স্ক্রু | 1.5' | ১ পিসি |
4 | ক্রস স্ক্রু | ৪' | ১ পিসি |
5 | চাবি | ৮ পিসি | ১ সেট |
6 | পিন্টিজ | স্টেইনলেস স্টীল | ১ পিসি |
7 | ডায়াগোনাল প্লিজ | ১ পিসি | |
১ পিসি |
ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন
