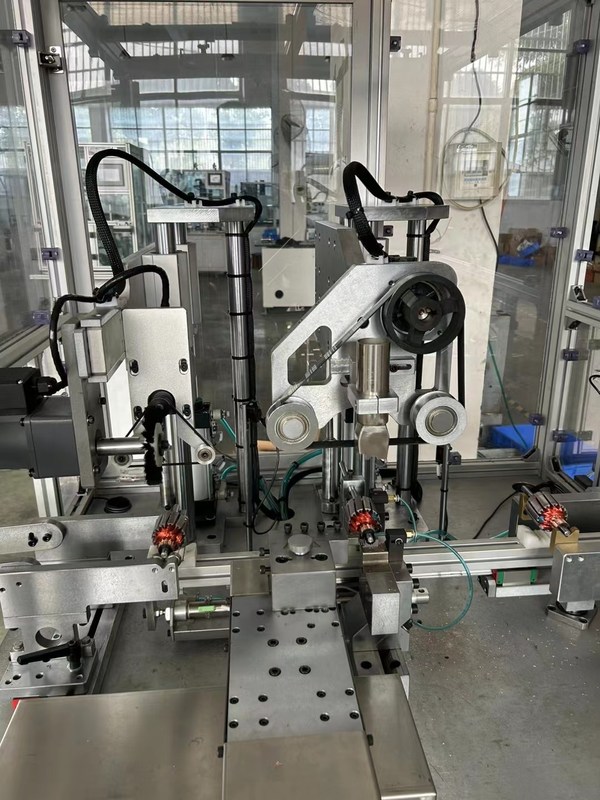

স্বয়ংক্রিয় উত্পাদন লাইনে কমিউটেটর টার্নিং মেশিন

স্বয়ংক্রিয় উত্পাদন লাইনে কমিউটেটর টার্নিং মেশিনWIND-CT-TH5

টার্ন উদ্দেশ্য তুলনামূলকভাবে ছোট ভগ্নাংশের কমিউটেটর ব্রাশ ট্র্যাক এলাকা ঘুরিয়ে শেষ করা হয়

ঘোড়ার পাউডার মোটর আর্মচার, মিনি ইঞ্জিন রটার, স্টার্টার আর্মচার কমিউটেটর ইত্যাদি,

সুনির্দিষ্ট ঘুরিয়ে, ফ্রিজিং, এটি করতে কমিউটেটর পৃষ্ঠ machiningপোলিশ এবং চকচকে,

ভাল উপযুক্ত s অর্জনমাঠের মাইক্রো ফিনিশিং, মোটর কার্বন ব্রাশের সাথে ভালভাবে কাজ করার জন্য রুনআউট।

(১)প্রতিযোগী তিন অক্ষের সার্ভো ডিভাইস টার্নিং মেশিনিং মেশিনের সুবিধা

1. তিন অক্ষ সার্ভো ডিভাইস নিয়ন্ত্রণ সঙ্গে সঠিক

2. ক্ষুদ্রতম কমিউটেটর লেদ কমিউটেটর সুনির্দিষ্ট টার্নিং মেশিন দ্বারা পরিচালিতঃ

ঘোরানো উইন্ডো লিফটার ছোট আর্মচার কমিউটেটর OD 7mm, শ্যাফ্ট OD 3.0mm

3. এই টার্নিং মেশিন দুটি কাটার সঙ্গে কাজ করতে পারেন যদি প্রয়োজন বিভিন্ন বাঁকান দিক জন্য

4. টার্নিং টুল হ'ল হীরা উপাদান, এছাড়াও টুল হোল্ডার এবং সন্নিবেশগুলি কাস্টম তৈরি করা যেতে পারে

তামা, অ্যালুমিনিয়াম ব্যতীত অন্যান্য বিশেষ উপকরণের জন্য

(২)কমিউটেটর টার্নিং মেশিনের কনফিগারেশন

Z অক্ষ Mitsubishi Servo সিস্টেম (ঘুরতে দৈর্ঘ্য)

X অক্ষ Mitsubishi Servo সিস্টেম (ঘুরতে গভীরতা)

Y অক্ষ Mitsubishi সার্ভো সিস্টেম (প্রেস আর্ম)

টাচ স্ক্রিন: Mitsubishi

তাইওয়ান টিবিআই বল স্ক্রু রড

তাইওয়ান এয়ারট্যাক সিলিন্ডার

(৩)সুনির্দিষ্ট টার্ন টার্নিং মেশিনের স্পেসিফিকেশন

কমিউটেটরের বৃত্তাকারতাঃ ≤0.0035mm

(ব্যবহারকারীর কমিউটেটর উপাদান, আর্মচার শ্যাফ্টের গুণমান এবং ভারবহন মানের উপর নির্ভর করে)

রুক্ষতাঃ ≤Ra 0.4 ((গ্রাহকের আর্মিটারের গুণমানের উপর নির্ভর করে)

রক্ষণাবেক্ষণ ওডিঃ Ф20~Ф100mm (কম্পুটারের পাশ < 100mm)

শ্যাফ্ট দৈর্ঘ্যঃ 32 ~ 250mm

শ্যাফ্ট ওডিঃ Ф3~Ф25mm

কমিউটেটর ওডি: Ф4.3~Ф50mm

Z দিক কাটার খাওয়ানোর গতিঃ টাচ স্ক্রিনে সেটযোগ্য, ধাপে ধাপে নিয়মিত

Z দিক কাটার ফিরে গতিঃ প্রোগ্রাম উপর সেট

এক্স দিক কাটারের খাওয়ানোর গতিঃ টাচ স্ক্রিনে সেটযোগ্য, ধাপে ধাপে নিয়মিত

এক্স দিক কাটা ফিরে গতিঃ প্রোগ্রাম উপর সেট

Z দিক কাটা দৈর্ঘ্যঃ টাচ স্ক্রিনে সেটযোগ্য, সর্বোচ্চ. 4x বিভিন্ন সেট করতে পারেন

কাটা দৈর্ঘ্য ((সর্বোচ্চ ৩০ মিমি)

Z দিক ভ্রমণঃ সর্বোচ্চ 80mm

উত্পাদন দক্ষতাঃ পুরো চক্র≤12 সেকেন্ড/পিসি ((দুইবার কাটা)

বায়ু চাপঃ 4~6kg/cm2

ফিক্সচারঃ ডায়মন্ড ভি আকৃতির জার্নাল

মোট শক্তিঃ 2.5KW

মেশিনের শক্তিঃ 50/60Hz AC220V±10% ((একক ফেজ)

বোরিং অপসারণ মেশিন শক্তিঃ 50/60Hz AC230V±10% ((একক ফেজ)

ভ্যাকুয়াম ক্লিনারের শক্তিঃ 1.5KW,50/60Hz AC380V ± 10% ((তিন ফেজ)

ওজনঃ প্রায় ১,১০০ কেজি

মেশিনের মাত্রাঃ 1,300mm x 900mm x 1600mm3

ভিডিওটি দেখতে নিচের ছবিতে ক্লিক করুন।
